Panasonic 알루미늄 전해 커패시터는 실용적인 정전용량, 안정적인 전기적 성능, 다양한 회로 구조에 대응하는 폭넓은 패키지 구성을 제공하기 때문에 DC-DC 컨버터와 산업용 전력 시스템에서 널리 사용됩니다.

실제 전력 설계에서는 커패시터가 배치되는 위치마다 전기적 스트레스, 리플 전류, 온도 조건, 수명 요구가 다릅니다. 그래서 단순히 정전용량만 보는 것이 아니라 실제 응용에 따라 적절한 커패시터 제품군과 실장 방식을 선택해야 합니다.

이 글은 Panasonic 알루미늄 전해 커패시터의 DC-DC 컨버터 및 산업 전력 설계에서의 대표적인 응용을 설명하고, 엔지니어와 구매자가 선택을 더 명확하게 판단할 수 있도록 도와줍니다. 더 많은 전자 부품과 소싱 지원이 필요하면 TomatoElec를 방문하세요.

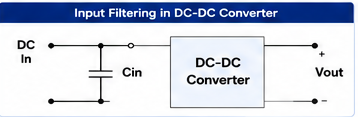

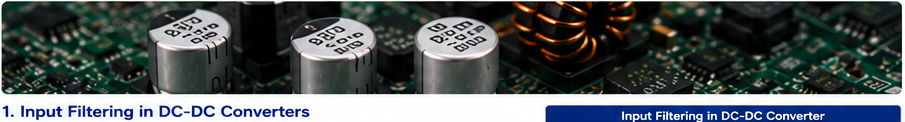

1. DC-DC 컨버터의 입력 필터링

DC-DC 컨버터의 입력단에서 알루미늄 전해 커패시터는 상위 DC 버스에서 발생하는 리플을 흡수하고 컨버터가 보는 입력 전압을 안정화하는 데 자주 사용됩니다.

이 위치에서는 낮은 임피던스, 리플 전류 처리 능력, 신뢰할 수 있는 장기 동작이 특히 중요합니다. 보드 형식, 사용 가능한 공간, 예상 전류 스트레스, 열 조건에 따라 Panasonic의 표면실장형, 리드형, 하이브리드 옵션이 모두 고려될 수 있습니다.

입력 필터링은 단순히 리플을 억제하는 것만이 아닙니다. 컨버터에 가해지는 스트레스를 줄이고, 안정적인 스위칭 동작을 지원하며, 적절한 커패시터를 선택하면 시스템 전체의 신뢰성을 높일 수 있습니다.

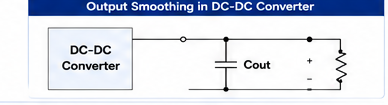

2. 출력 평활과 리플 저감

DC-DC 컨버터의 출력단에서 커패시터는 스위칭 리플을 평활하고 부하에 안정적인 DC 출력 전압을 유지하는 데 사용됩니다.

이 위치에서는 ESR, 리플 전류 처리 능력, 주파수 특성이 매우 중요합니다. Panasonic의 폭넓은 라인업은 여기서 특히 유용한데, 설계자가 효율, 보드 면적, 열 여유 중 무엇을 우선하는지에 따라 낮은 ESR, 컴팩트한 크기, 필요한 수명 사이의 균형을 맞춰야 하기 때문입니다.

좋은 출력 커패시터 선택은 출력 리플을 줄이고, 과도 응답을 개선하며, 산업 제어 또는 임베디드 전력 시스템에서 더 안정적인 하위 전원 상태를 유지하는 데 도움이 됩니다.

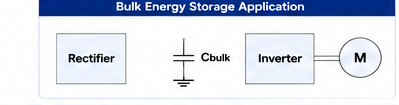

3. 산업용 전력 단계의 벌크 에너지 저장

정류기 출력 단계, 인버터 프런트엔드, 모터 드라이브, UPS 관련 회로, 보조 DC 버스 설계와 같은 산업용 전력 구간에서는 알루미늄 전해 커패시터가 벌크 에너지 저장 소자로 자주 사용됩니다.

이러한 응용에서는 일반적으로 더 큰 정전용량, 안정적인 수명 성능, 지속적인 전기적 및 열적 스트레스 아래에서의 강한 내구성이 필요합니다. 산업 장비에서는 단순한 소형화보다 긴 수명과 높은 신뢰성이 더 중요한 경우가 많습니다.

이것이 Panasonic의 리드형 및 기타 장수명 알루미늄 전해 커패시터 제품군이 산업 계측기와 전력 장비에서 여전히 매우 중요한 이유 중 하나입니다.

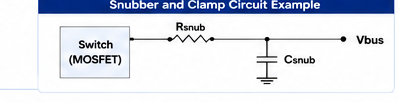

4. 스너버, 클램프 및 보조 회로

알루미늄 전해 커패시터는 제어 보드, 모니터링 모듈 또는 드라이브 회로를 지원하는 스너버 관련 보조 회로, 클램프 관련 구간, 보조 전원 회로에도 사용될 수 있습니다.

이 위치들은 항상 가장 큰 정전용량을 요구하지는 않지만, 여전히 안정적인 특성, 신뢰할 수 있는 수명, 적절한 임피던스 거동이 필요합니다. 올바른 선택은 회로의 우선순위가 저손실인지, 범용 안정성인지, 컴팩트한 실장인지, 긴 수명인지에 따라 달라집니다.

보조 회로에서는 정전용량 값만 볼 것이 아니라, 장착 제약, 동작 온도, 실제 전압 여유를 세심하게 검토해야 합니다.

5. 적합한 Panasonic 커패시터 제품군 선택 방법

전력 회로에서 서로 다른 커패시터 위치는 정확히 같은 특성을 요구하지 않습니다. 적절한 Panasonic 커패시터 제품군은 회로 내 실제 기능을 기준으로 선택해야 합니다.

Panasonic은 알루미늄 커패시터 포트폴리오 전반에 걸쳐 표면실장형, 리드형, 하이브리드 제품군을 공식적으로 제공하므로, 컴팩트한 SMT 보드, 스루홀 산업 조립, 또는 낮은 ESR 하이브리드 요구에 맞춰 커패시터 유형을 더 쉽게 정렬할 수 있습니다.

6. 실용적인 설계 및 소싱 팁

• 실제 동작 주파수와 온도에서 리플 전류 정격을 항상 확인하세요.
• 수명 목표를 지원하기 위해 충분한 열 여유를 확보하세요.
• 동작 전압에 너무 가깝게 맞추기보다 충분한 전압 여유를 두세요.
• 표면실장형, 리드형, 하이브리드 구조가 PCB와 조립 공정에 맞는지 확인하세요.
• 특히 긴 듀티 사이클의 산업 장비에서는 수명 요구를 검토하세요.
• 생산 계획을 위해 신뢰할 수 있는 공급업체와 협력하고 재고 연속성을 확인하세요.

결론

Panasonic 알루미늄 전해 커패시터는 입력 필터링, 출력 평활, 벌크 에너지 저장, 보조 회로 지원까지 DC-DC 컨버터와 산업 전력 시스템 전반에서 중요한 역할을 합니다.

최적의 선택은 단순히 정전용량만으로 결정되지 않습니다. 커패시터의 ESR, 리플 전류 처리 능력, 수명, 패키지 형식, 신뢰성 수준을 회로 내 실제 위치에 맞추는 것이 핵심입니다. Panasonic 커패시터 옵션을 평가 중이라면 Panasonic 알루미늄 전해 커패시터: 유형, 특징 및 응用 분야를 읽고, Panasonic 하이브리드 알루미늄 전해 커패시터: 장점, 응용 분야 및 선택 팁을 검토하고, 표면실장형 vs 방사형 리드 알루미늄 전해 커패시터: 주요 차이점과 선택 방법을 비교하고, TomatoElec 홈페이지를 방문하거나 문의 페이지를 통해 연락해 주세요.
