쇼트키 다이오드는 낮은 순방향 전압 강하와 빠른 스위칭 특성을 제공하기 때문에 전원 설계에서 널리 사용되며, 많은 정류 및 전력 경로 응용에서 손실을 줄이고 효율을 높이는 데 도움이 됩니다.

하지만 엔지니어와 구매자에게 적합한 쇼트키 다이오드를 선택한다는 것은 단순히 낮은 VF 부품을 고르는 것만을 의미하지 않습니다. 역전압, 평균 전류, 누설 전류, 패키지 유형, 열 성능은 모두 실제 회로에서 다이오드가 안정적으로 동작할 수 있는지에 영향을 줍니다.

이 가이드는 전원 설계에 적합한 쇼트키 다이오드를 선택하는 방법과 최종 선택 전에 어떤 항목을 점검해야 하는지를 설명합니다. 더 많은 전자 부품과 소싱 지원이 필요하면 TomatoElec를 방문하세요.

1. Why Schottky Diodes Are Common in Power Supplies

표준 PN 다이오드와 비교했을 때, 쇼트키 다이오드는 더 낮은 순방향 전압 강하와 더 빠른 스위칭 성능을 제공할 수 있기 때문에 전원 장치에서 자주 선호됩니다. 이 때문에 저전압 레일, 스위칭 전원 공급 장치, 효율이 중요한 설계에서 특히 유용합니다.

실제 응용에서 쇼트키 다이오드는 출력 정류, 역극성 보호, ORing 기능, 클램프 경로 또는 프리휠링 경로에 사용될 수 있습니다. 정확한 선택은 다이오드가 회로의 어느 위치에 있는지, 그리고 어떤 전기적 및 열적 스트레스를 받는지에 따라 달라집니다.

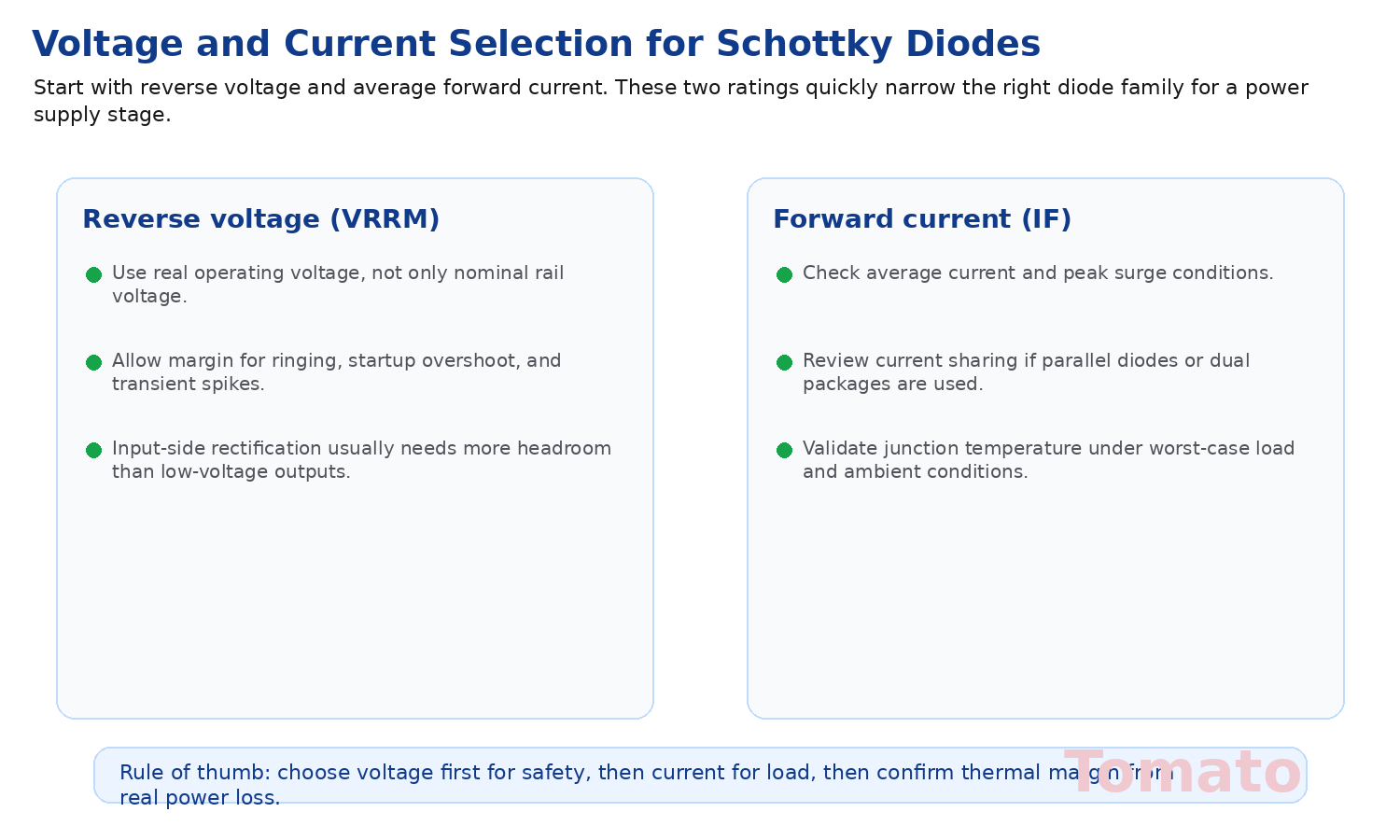

2. Voltage and Current Selection

가장 먼저 검토해야 할 두 가지 파라미터는 역전압 정격과 순방향 전류 정격입니다. 다이오드는 실제 동작 전압과 예상되는 과도 조건보다 충분한 VRRM 여유를 가져야 합니다. 단순히 정격 레일 전압만 사용하는 것으로는 충분하지 않은 경우가 많습니다.

동시에 평균 순방향 전류와 서지 조건도 실제 부하 프로파일과 비교해 검토해야 합니다. 서류상으로는 적합해 보이는 다이오드도 실제 전류 파형, 시동 서지, 주변 온도가 예상보다 더 가혹하면 과열될 수 있습니다.

즉, 전압 선택은 주로 안전 여유에 관한 것이고, 전류 선택은 열 설계 및 실제 동작 조건과 밀접하게 연결되어 있습니다.

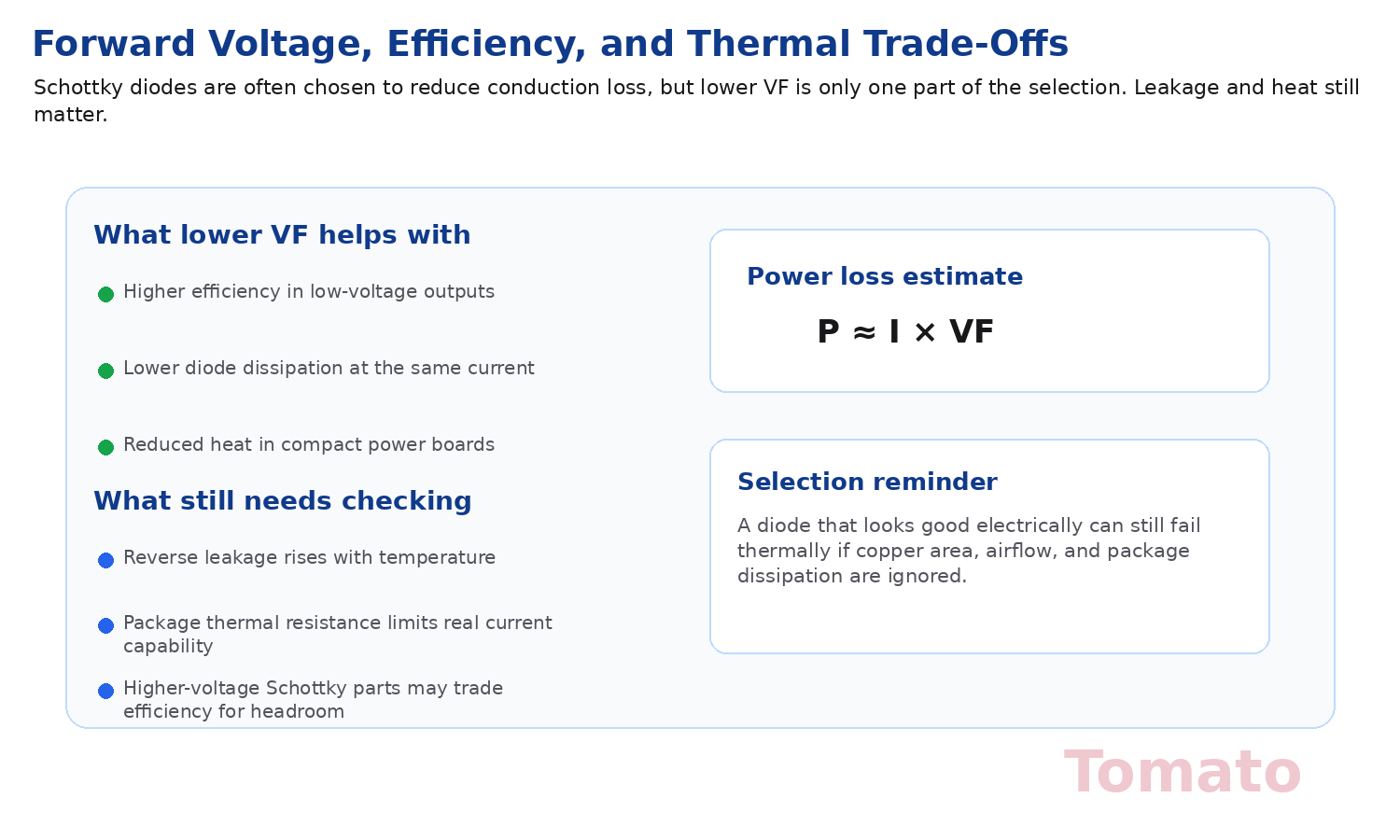

3. Forward Voltage, Efficiency, and Thermal Trade-Offs

설계자가 쇼트키 다이오드를 선택하는 주요 이유 중 하나는 낮은 순방향 전압 강하입니다. 저전압 전원 공급 장치에서는 순방향 전압 강하가 조금만 줄어도 효율을 높이고 발열을 줄일 수 있습니다.

그러나 낮은 순방향 전압만이 중요한 요소는 아닙니다. 역누설 전류는 온도가 올라갈수록 증가하는 경향이 있으며, 패키지의 열 성능은 실제 사용 가능한 전류를 크게 제한할 수 있습니다. 즉, 전기적 수치가 좋아 보이는 다이오드라도 열 방출이 제대로 관리되지 않으면 잘못된 선택이 될 수 있습니다.

따라서 실제 검토에서는 도통 손실, 예상 케이스 온도, PCB 구리 면적, 공기 흐름, 설계의 실제 열 경로를 함께 포함해야 합니다.

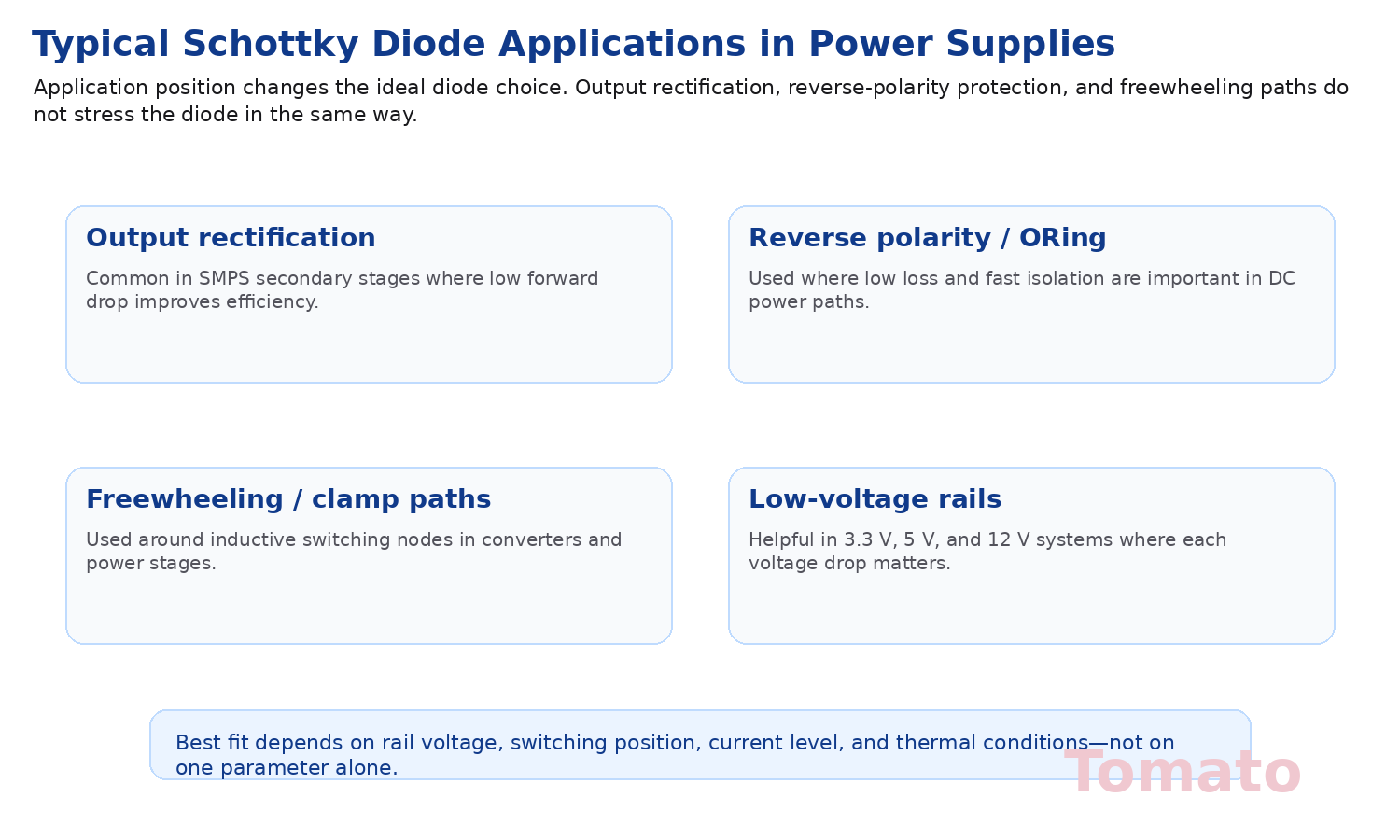

4. Typical Applications in Power Supply Design

쇼트키 다이오드는 스위칭 전원 공급 장치의 출력 정류 단계에서 자주 사용되며, 낮은 순방향 전압이 효율 향상에 도움이 됩니다. 또한 역극성 보호, ORing 경로, 그리고 스위칭 노드 주변의 프리휠링 또는 클램프 위치에서도 널리 사용됩니다.

한 가지 응용에 가장 적합한 부품이 다른 응용에는 최선이 아닐 수도 있습니다. 예를 들어, 소형 저전압 출력용 다이오드는 낮은 VF를 우선시할 수 있지만, 더 높은 전압의 입력 관련 경로에 쓰이는 다이오드는 더 큰 전압 여유와 더 엄격한 열 검토가 필요할 수 있습니다.

이 때문에 부품군이나 패키지 스타일만 보고 선택하기보다, 실제 응용 위치와 전기적 정격을 함께 검토해야 합니다.

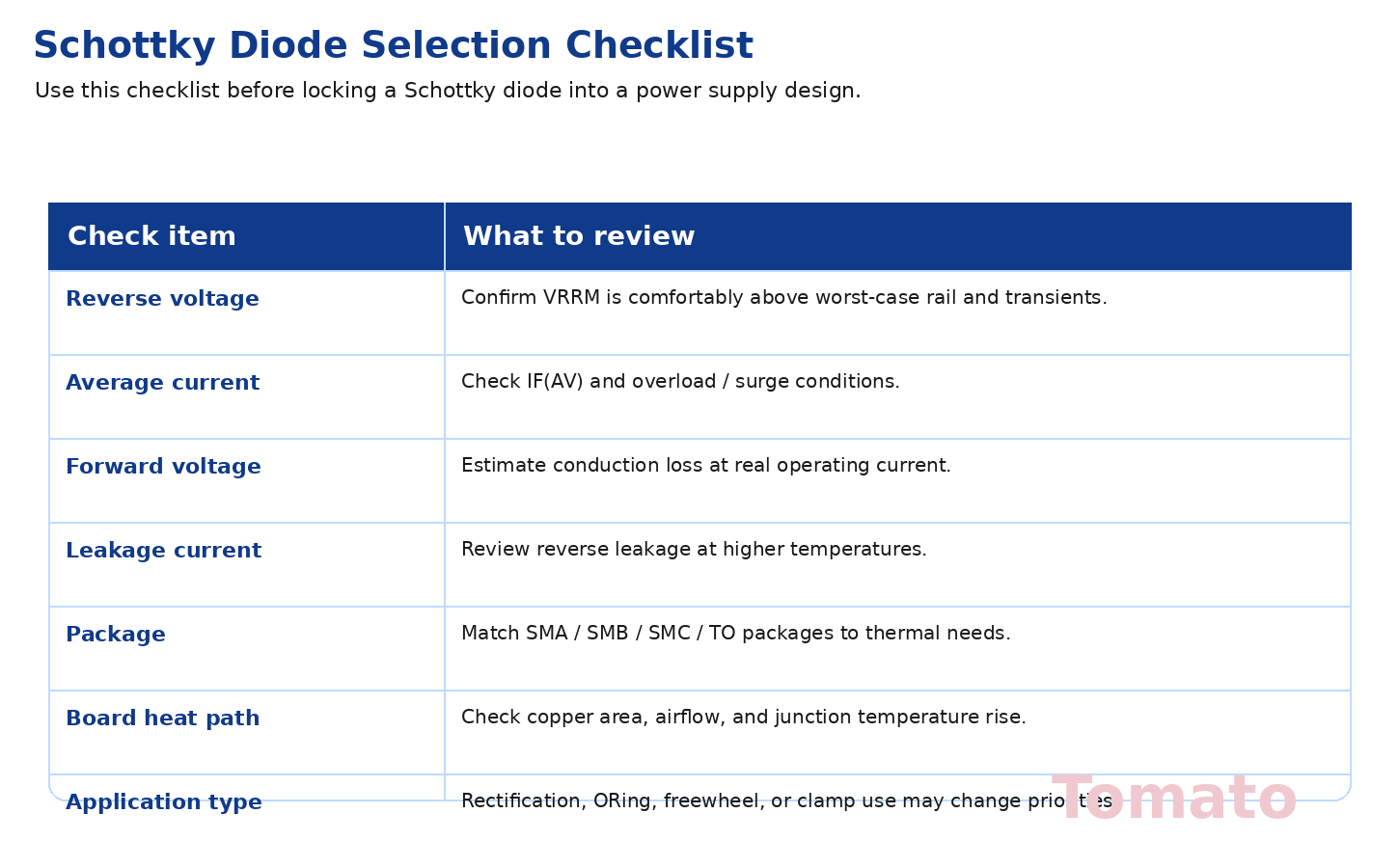

5. Practical Selection Checklist

전원 설계에 쇼트키 다이오드를 최종 확정하기 전에 다음 체크리스트를 검토해야 합니다:

• VRRM이 실제 레일 전압과 과도 조건보다 충분히 높은지 확인합니다.
• 평균 순방향 전류와 서지 전류 여유를 확인합니다.
• 실제 동작 전류와 순방향 전압을 사용해 도통 손실을 계산합니다.
• 특히 고온 조건에서 역누설 전류를 검토합니다.
• 필요한 열 성능에 맞는 패키지를 선택합니다.
• PCB 구리 면적, 공기 흐름, 접합 온도 상승을 확인합니다.
• 선택한 부품이 실제 회로 내 응용 위치와 맞는지 확인합니다.

Conclusion

전원 설계에 적합한 쇼트키 다이오드를 선택하려면 단순히 낮은 순방향 전압을 가진 부품을 찾는 것 이상이 필요합니다. 역전압, 전류 처리 능력, 누설 전류, 열 여유, 패키지 선택, 실제 회로 위치가 모두 중요합니다.

더 나은 선택 과정은 실제 레일 전압과 전류에서 시작해, 효율, 발열, 응용 유형으로 이어져야 합니다. 다이오드와 기타 전력 부품을 검토 중이라면 TomatoElec 홈페이지를 방문하거나 문의 페이지를 통해 연락해 주세요.
