TVS 다이오드와 바리스터는 모두 과도 과전압 보호에 널리 사용되지만, 정확히 같은 소자는 아니며 항상 같은 보호 위치에 선택되는 것도 아닙니다.

전원 설계에서 엔지니어들은 민감한 회로를 서지, 스위칭 스파이크 또는 외부 과도 이벤트로부터 보호해야 할 때 TVS 다이오드와 바리스터를 자주 비교합니다. 올바른 선택은 회로를 얼마나 빠르게 보호해야 하는지, 얼마나 큰 서지 에너지가 예상되는지, 그리고 보호 소자가 전력 경로의 어디에 위치하는지에 따라 달라집니다.

이 가이드는 TVS 다이오드와 바리스터의 차이점을 설명하고, 실제 전원 설계에서 적절한 보호 솔루션을 선택하는 방법을 보여줍니다. 더 많은 전자 부품과 소싱 지원이 필요하면 TomatoElec를 방문하세요.

1. What TVS Diodes and Varistors Do

TVS 다이오드와 바리스터는 모두 과도 과전압 조건으로부터 회로를 보호하는 데 사용됩니다. 이들의 역할은 전압이 특정 수준 이상으로 상승할 때 반응하여 과도한 스트레스가 하위 부품까지 전달되지 않도록 돕는 것입니다.

보호 목표는 비슷하지만, 전기적 동작, 응답 특성, 대표적인 적용 위치는 서로 다를 수 있습니다. 그래서 설계자들은 일반적으로 이들을 완전히 상호 교환 가능한 부품으로 보지 않습니다.

실제 전원 설계에서는 보호 대상이 민감한 저전압 레일인지, 보드 레벨 DC 경로인지, 아니면 AC 입력과 같은 더 높은 에너지의 서지 유입 지점인지에 따라 선택이 달라집니다.

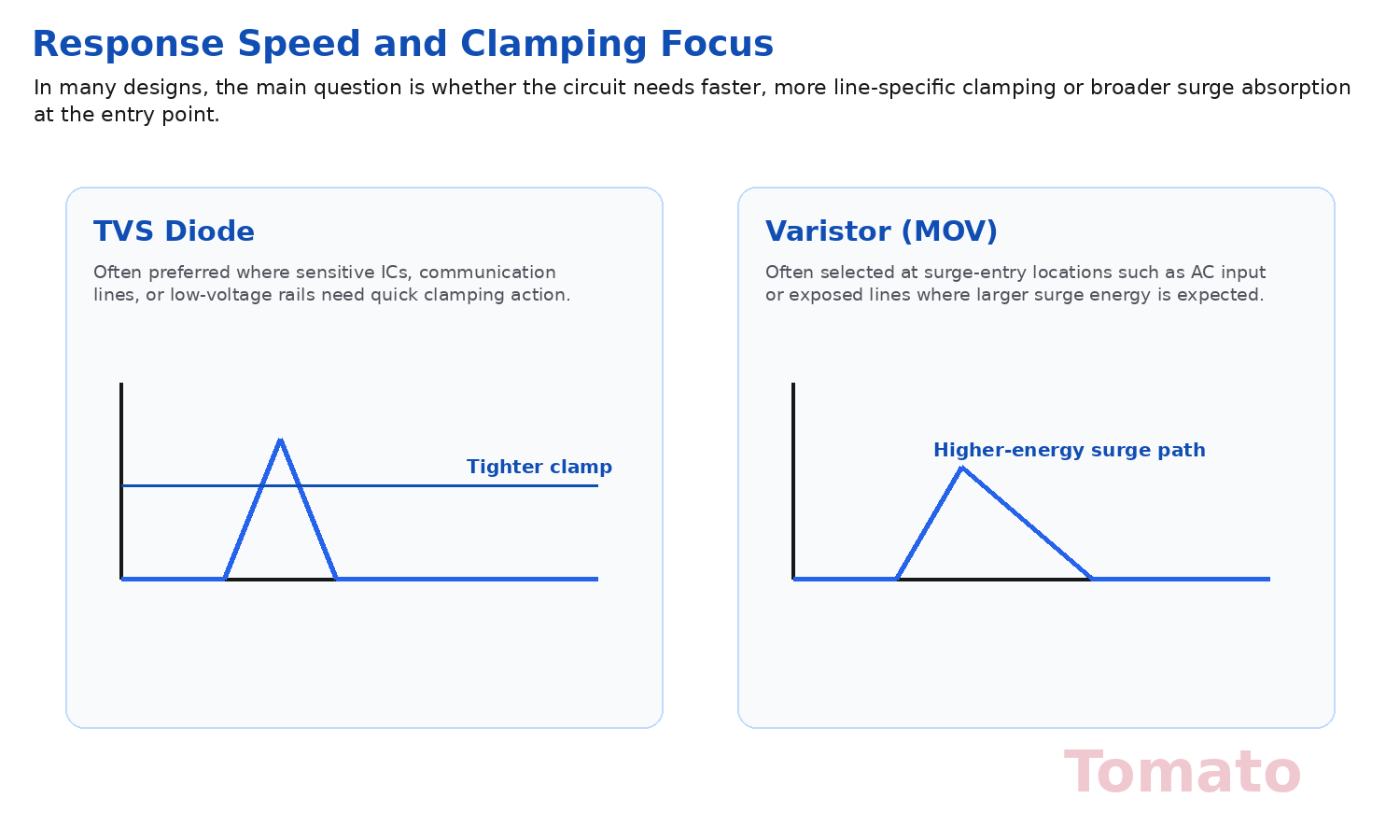

2. Main Differences in Response and Protection Behavior

TVS 다이오드는 특히 민감한 전자회로 주변에서 빠른 클램핑과 더 정밀한 보호 제어가 필요할 때 보통 더 선호됩니다. 많은 저전압 또는 신호 관련 응용에서 설계자들은 TVS 다이오드를 사용해 더 빠르게 반응하고 과도 전압을 더 제어된 수준에 가깝게 유지하려고 합니다.

바리스터, 특히 MOV는 회로가 더 큰 서지 에너지에 노출될 수 있는 위치, 예를 들어 메인 입력이나 다른 서지 유입 지점에서 자주 사용됩니다. 이런 경우 설계의 우선순위는 민감한 IC 레일 가까이에서 매우 정밀한 보호를 하는 것보다 더 넓은 범위의 서지 흡수에 있는 경우가 많습니다.

또 다른 실용적 차이는, 바리스터는 반복적인 서지 스트레스에서의 장기 노화 특성을 더 주의 깊게 검토하는 경우가 많고, TVS 다이오드는 펄스 전력 한계, 클램핑 적합성, 보호 대상 레일 근처 배치가 더 중요하게 검토된다는 점입니다.

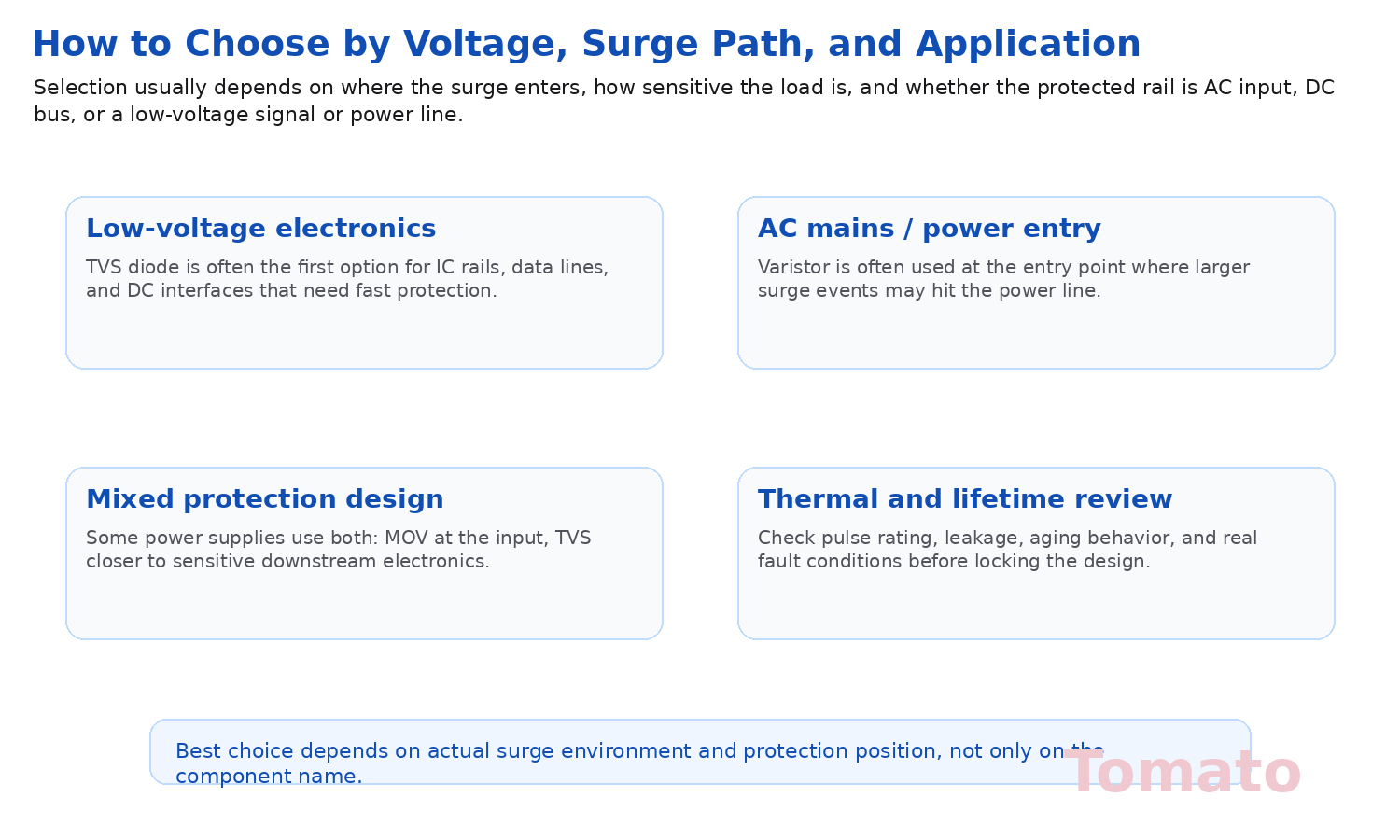

3. How to Choose by Voltage, Surge Path, and Application

TVS 다이오드와 바리스터 중에서 선택하는 유용한 방법은 보호 대상 레일과 서지 경로부터 시작하는 것입니다. 설계가 저전압 DC 레일, 신호선 또는 민감한 전자 인터페이스를 보호하는 것이라면, TVS 다이오드가 보통 가장 먼저 검토되는 소자입니다.

설계가 AC 입력이나 더 큰 서지 에너지가 들어올 수 있는 다른 노출된 서지 유입 위치를 보호하는 것이라면, 바리스터가 더 일반적인 출발점이 됩니다. 어떤 전원 장치에서는 MOV와 TVS를 서로 다른 위치에서 계층적 보호로 함께 사용할 수 있기 때문에, 최선의 해법이 둘 중 하나만 선택하는 방식이 아닐 수도 있습니다.

즉, 실제 결정은 단순히 부품 이름이 아니라 실제 서지 조건, 보호 위치, 하위 회로의 민감도, 전체 전력 아키텍처를 기준으로 해야 합니다.

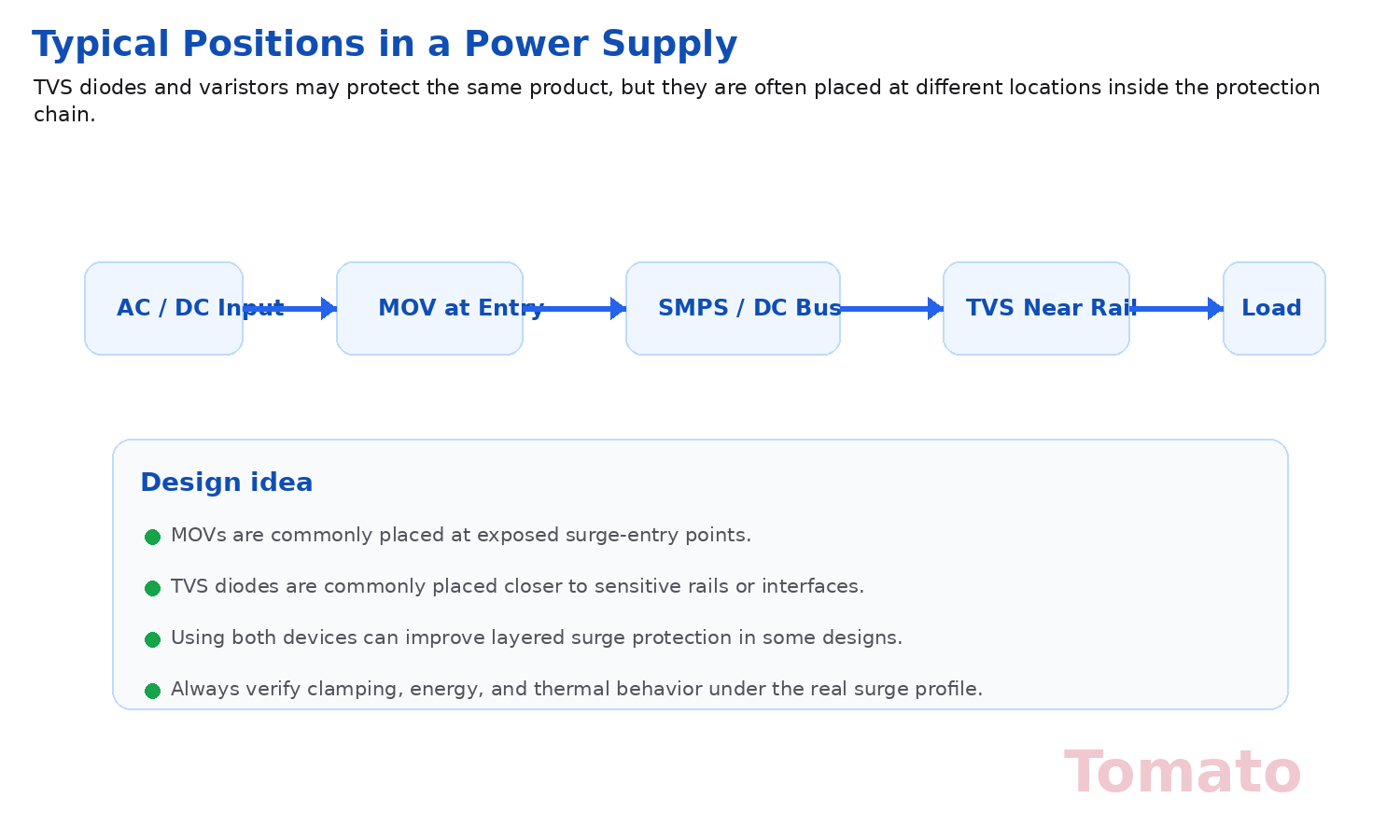

4. Typical Positions in a Power Supply

많은 전원 설계에서 바리스터는 일반적으로 AC 입력이나 기타 노출된 전력 유입 지점처럼 서지가 들어오는 쪽에 더 가깝게 배치됩니다. 이들의 역할은 더 큰 유입 서지 이벤트가 시스템 내부 깊숙이 전달되기 전에 이를 흡수하는 것입니다.

TVS 다이오드는 일반적으로 더 민감한 하위 전자회로, 저전압 레일 또는 인터페이스 라인에 더 가깝게 배치되며, 여기서는 더 빠르고 더 제어된 클램핑이 필요합니다. 그래서 이들은 레귤레이터, 컨트롤러, 통신 라인, 보호 대상 DC 레일 주변의 보드 레벨 보호에 특히 중요합니다.

계층적 보호 전략에서는 MOV와 TVS가 같은 제품 안에 함께 들어갈 수 있지만, 보통 회로 내에서 정확히 같은 위치에서 정확히 같은 역할을 하지는 않습니다.

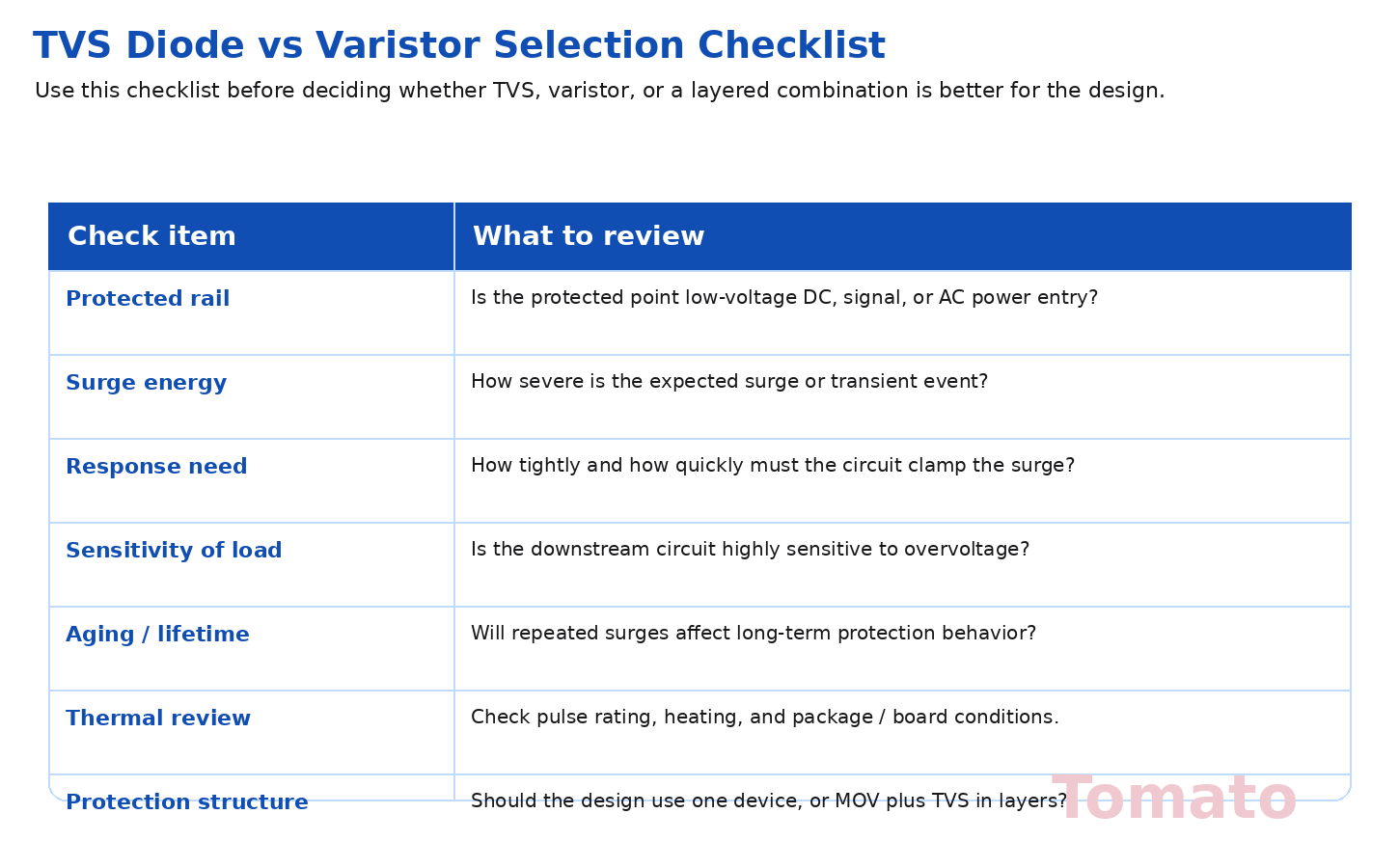

5. Practical Selection Checklist

전원 설계에서 TVS 다이오드나 바리스터를 최종 결정하기 전에 다음 항목을 검토해야 합니다:

• 보호 대상 지점이 AC 입력, DC 버스, 저전압 레일, 또는 신호선인지 확인합니다.
• 예상되는 서지 또는 과도 이벤트의 강도가 어느 정도인지 추정합니다.
• 회로가 과전압을 얼마나 빠르고 얼마나 엄격하게 클램프해야 하는지 결정합니다.
• 하위 전자회로가 과도 스트레스에 얼마나 민감한지 검토합니다.
• 반복적인 서지 조건에서의 장기 동작 특성을 확인합니다.
• 펄스 정격, 열 조건, 실제 보드 환경을 평가합니다.
• 단일 소자보다 MOV와 TVS를 조합한 계층적 구조가 더 적합한지 검토합니다.

Conclusion

TVS 다이오드와 바리스터는 모두 과도 과전압으로부터 보호하지만, 전원 장치 내부에서는 일반적으로 서로 다른 보호 역할을 위해 선택됩니다. TVS 다이오드는 민감한 회로 근처에서 더 빠르고 더 제어된 보호를 위해 자주 선호되고, 바리스터는 더 높은 에너지의 서지 유입 지점에서 자주 선호됩니다.

최적의 선택은 서지 에너지, 회로 민감도, 보호 위치, 시스템 아키텍처에 따라 달라집니다. 회로 보호 부품을 검토 중이라면 TomatoElec 홈페이지를 방문하거나 문의 페이지를 통해 연락해 주세요.
