TI Hot Swap 컨트롤러는 서버 및 데이터센터 전력 설계에서 중요한 장치입니다. 이 부품은 시작 시 돌입전류를 제어하고, fault 상황에서 전력 경로를 보호하며, 보드 레벨 전원 인가와 동작의 신뢰성을 높이는 데 도움을 줍니다.

현대의 서버 및 데이터센터 시스템에서는 전력 밀도가 계속 높아지고 있으며, uptime, fault isolation, serviceability는 여전히 매우 중요합니다. 이는 입력 보호 단계가 더 이상 단순하게 선택될 수 없다는 뜻입니다. 엔지니어는 Hot Swap 컨트롤러를 선택하기 전에 전압 아키텍처, 전류 스트레스, fault response, MOSFET 보호 여유, 진단 요구를 검토해야 합니다.

이 가이드는 서버 및 데이터센터 전력 설계를 위한 TI Hot Swap 컨트롤러 선택 방법을 설명하고, 실제 보드 레벨 전력 경로에서 어떤 설계 요소가 가장 중요한지 보여줍니다. 더 많은 전자 부품과 소싱 지원이 필요하면 TomatoElec를 방문하세요.

1. 서버 및 데이터센터 전력에서 Hot Swap 컨트롤러가 중요한 이유

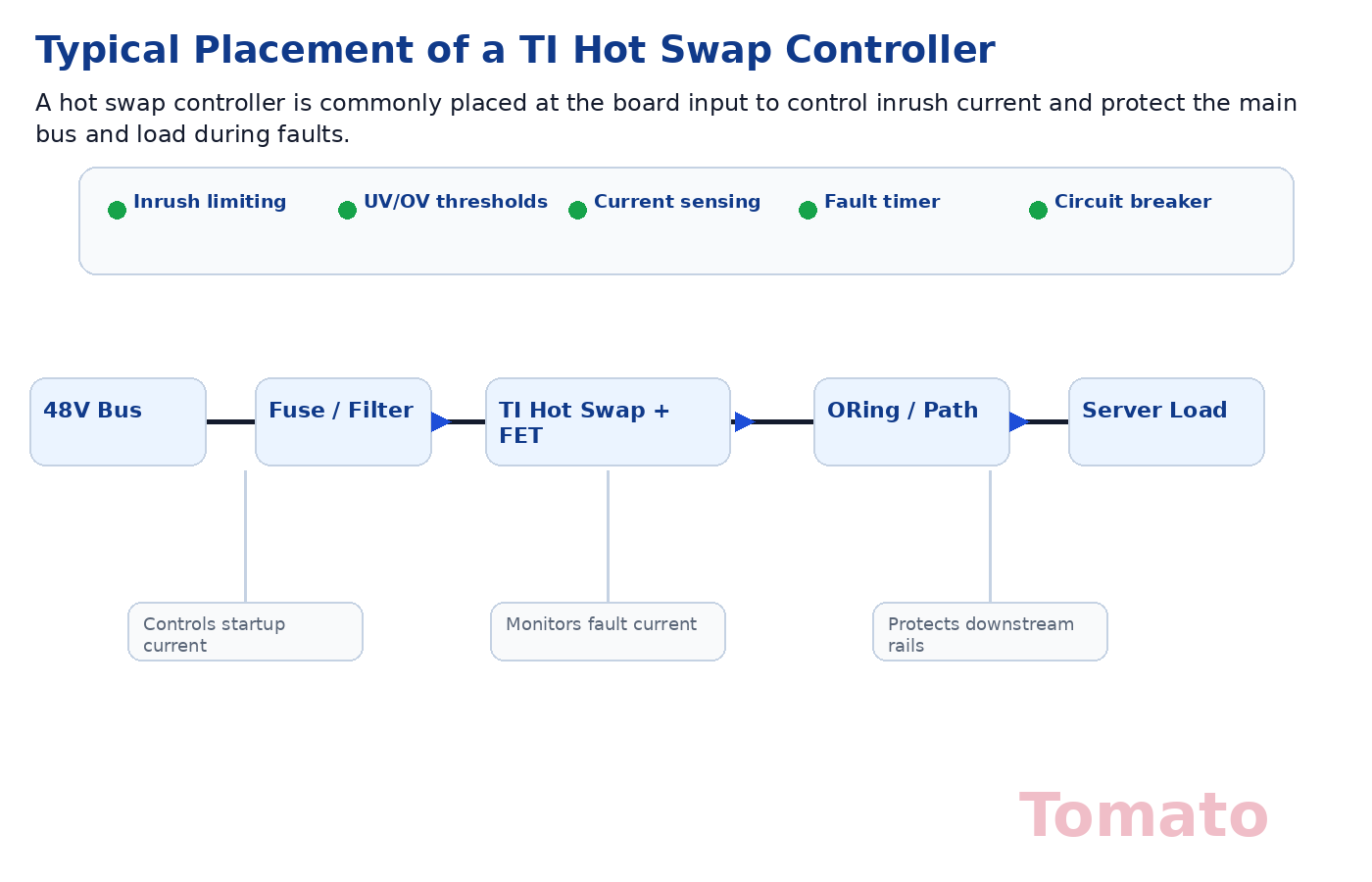

서버 및 데이터센터 전력 시스템에서 Hot Swap 컨트롤러는 일반적으로 보드 또는 서브시스템 입력단에 배치됩니다. 이 장치의 역할은 시작 또는 live insertion 중 돌입전류를 제어하고, 단락, 과부하 또는 비정상 상태가 발생할 때 메인 버스와 하위 부하를 보호하는 것입니다.

이 기능은 고가의 서버 보드, 가속기 카드, 전력 분배 모듈 및 기타 시스템에서 특히 중요합니다. 제어되지 않은 돌입전류나 지연된 fault isolation은 부품을 손상시키거나 공용 전원 레일을 불안정하게 만들 수 있기 때문입니다.

TI의 공식 Hot Swap 자료는 돌입전류 관리, fault protection, 견고한 보드 삽입 동작을 강조하며, 데이터센터 컴퓨팅 관련 자료는 Hot Swap 컨트롤러를 eFuse, ORing 컨트롤러 및 기타 보호 장치와 함께 현대적인 compute power architecture의 일부로 설명합니다.

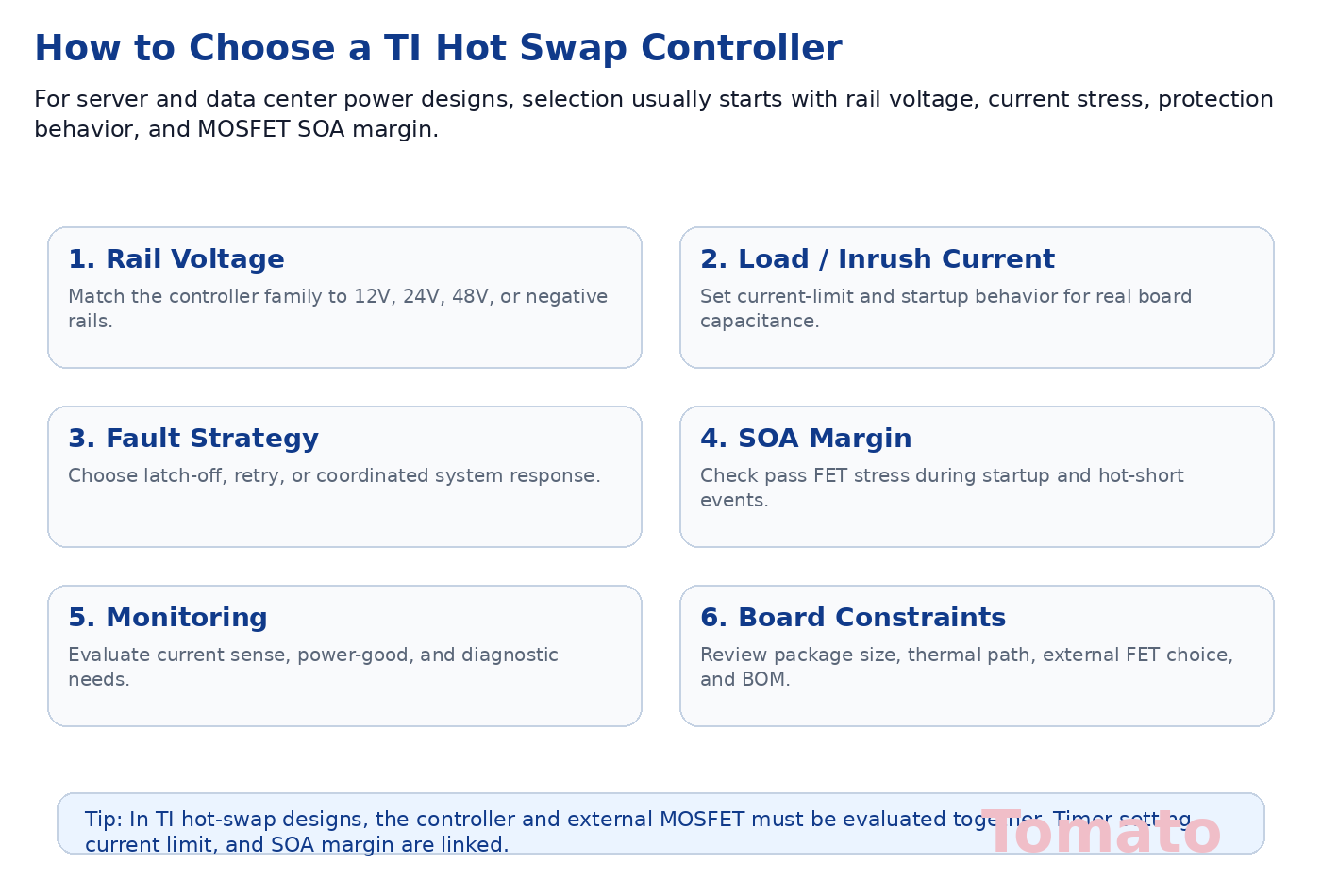

2. 핵심 선택 요소

적절한 TI Hot Swap 컨트롤러 선택은 실제 전력 레일과 보호 문제에서 시작됩니다. 엔지니어는 단순히 전류 정격이나 패키지만 보고 부품을 고르면 안 됩니다.

가장 중요한 첫 단계 질문은 다음과 같습니다:

• 보드의 입력 전압 아키텍처는 무엇인가?
• 회로가 감당해야 하는 시작 전류와 정상 상태 전류는 얼마인가?
• 시작 및 hot-short 조건에서 MOSFET에 어떤 스트레스가 발생하는가?
• 시스템은 latch off, 자동 retry, 또는 상위 감독 기능과의 coordination 중 무엇이 필요한가?
• 전류 모니터링 또는 보드 레벨 diagnostics가 필요한가?
• 열 및 보드 면적 제약은 무엇인가?

TI의 설계 지침은 current limit, power limit, fault timing, MOSFET SOA 여유를 견고한 Hot Swap 설계의 핵심 확인 항목으로 제시합니다.

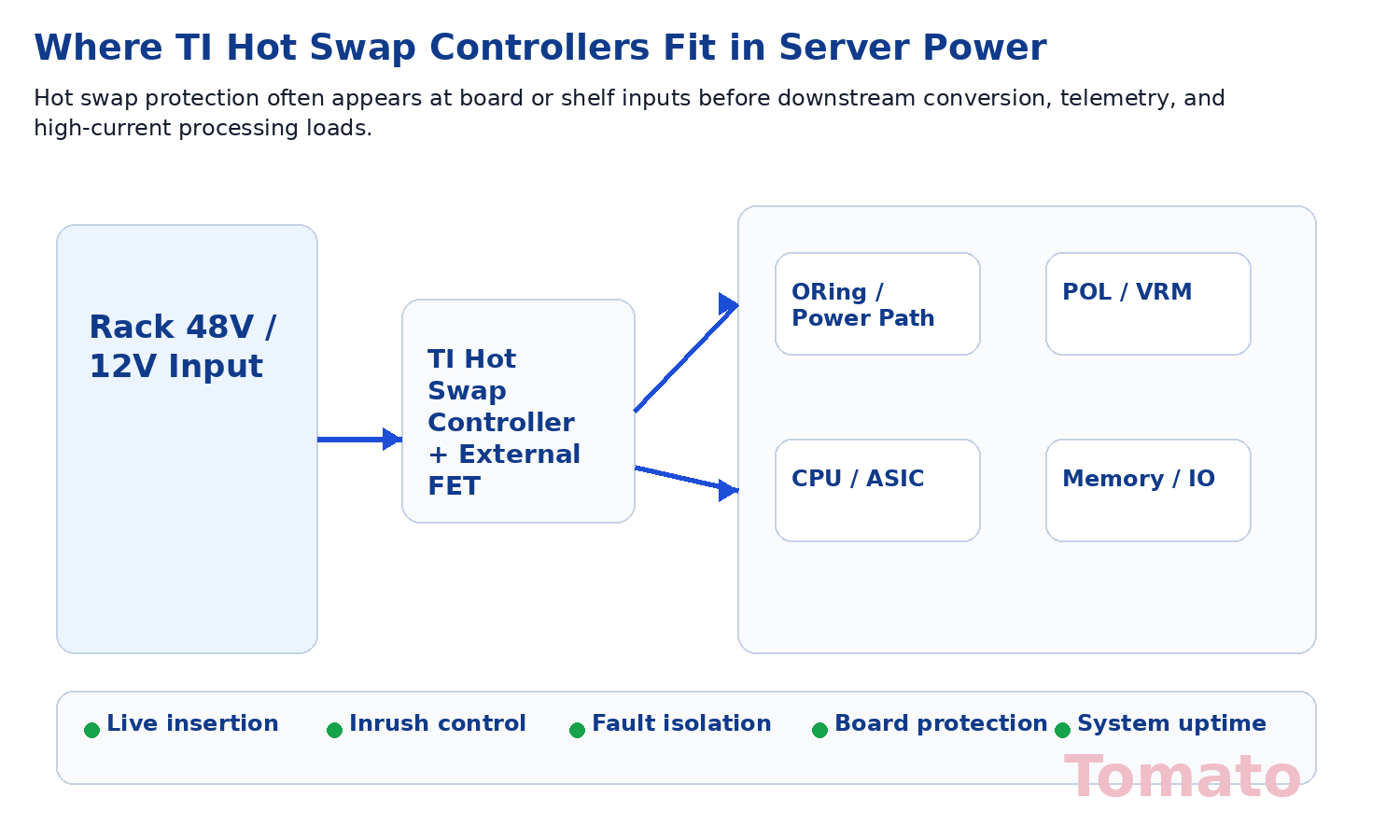

3. 다양한 전력 아키텍처에 맞는 선택

서버 및 데이터센터 보드가 모두 동일한 입력 레일을 사용하는 것은 아닙니다. 어떤 설계는 intermediate bus를 사용하고, 어떤 설계는 48V와 같은 고전압 분배 아키텍처를 사용합니다. 적절한 TI Hot Swap 컨트롤러는 실제 레일 전압, 보호 임계값 전략, 하위 power-tree 구조와 맞아야 합니다.

일부 응용에서는 Hot Swap 단계가 하위 DC-DC 변환 전에 보드 입력을 보호하는 역할에 집중합니다. 다른 경우에는 system serviceability, ORing coordination, telemetry visibility, 더 엄격한 fault isolation 요구도 함께 지원해야 합니다.

TI는 현대 데이터센터 아키텍처를 위한 power-protection 솔루션을 계속 확장해 왔으며, 더 높은 전력 밀도와 고전압 power path를 위한 솔루션도 제공하고 있습니다.

4. MOSFET SOA, Fault Timer, and Protection Margin

Hot Swap 설계에서 가장 흔한 실수 중 하나는 컨트롤러만 보고 외부 MOSFET을 제대로 평가하지 않는 것입니다. 많은 TI Hot Swap 설계에서 컨트롤러와 pass MOSFET은 하나의 보호 시스템으로 함께 검토되어야 합니다.

시작, 과부하, hot-short 이벤트 중 MOSFET은 동시에 높은 전류와 높은 전압을 겪을 수 있습니다. 따라서 SOA 여유, fault timer duration, power limit 동작, 주변 온도를 함께 검토해야 합니다.

TI의 설계 문서는 Hot Swap 응용이 pass MOSFET에 큰 스트레스를 가하며, worst-case 조건에서 안전 동작을 보장하는 것이 설계의 핵심이라고 강조합니다. 또한 TI의 설계 계산 자료는 최대 부하 전류, 주변 온도, RDS(on), current limit, power limit, SOA curve를 사용해 SOA 여유를 확인해야 한다고 설명합니다.

5. Monitoring, Diagnostics, and System Coordination

고급 서버 및 데이터센터 보드에서 Hot Swap 기능은 단순히 fault를 견디는 것에만 그치지 않습니다. Monitoring, power-good visibility, system coordination, 더 명확한 fault diagnosis도 지원해야 할 수 있습니다.

즉, 적절한 디바이스 선택은 전류 모니터링, threshold programmability, timing control, retry behavior, 그리고 전력 트리 내 다른 위치의 ORing, eFuse, supervisory 기능과의 상호작용이 필요한지에 따라 달라질 수 있습니다.

TI의 데이터센터 컴퓨팅 설계 자료는 보호 장치를 monitoring 및 integrated protection 기능과 함께 배치하고 있으며, 이는 보드 레벨 전력 설계가 resilience와 serviceability를 동시에 지원해야 할 때 중요합니다.

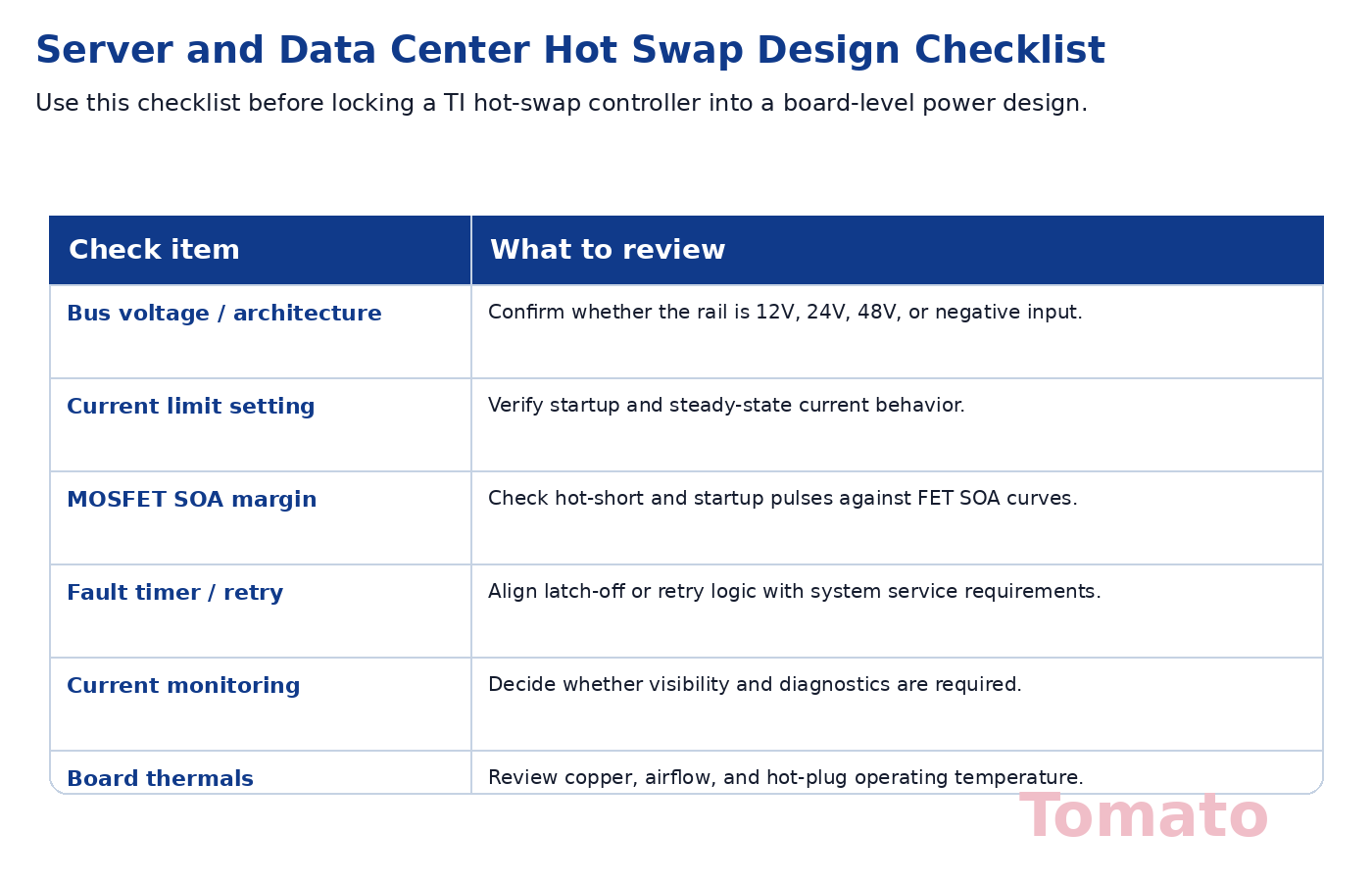

6. 실용적인 설계 체크리스트

서버 또는 데이터센터 보드 설계에 TI Hot Swap 컨트롤러를 확정하기 전에 다음 항목을 확인하세요:

• 실제 버스 전압과 아키텍처를 확인합니다.
• 시작 전류, 돌입전류, 정상 상태 전류 조건을 검증합니다.
• 시작 및 hot-short 스트레스에 대한 MOSFET SOA 여유를 확인합니다.
• Fault timer, latch-off, retry 전략을 검토합니다.
• Monitoring 또는 diagnostics가 필요한지 확인합니다.
• 열 조건, 구리 면적, 공기 흐름을 검토합니다.
• Hot Swap 단계가 전체 시스템 보호 전략에 맞는지 확인합니다.

결론

서버 및 데이터센터 전력 설계용 TI Hot Swap 컨트롤러를 선택하려면 단순히 전류 정격이 맞는 부품을 고르는 것 이상이 필요합니다. 최적의 선택은 입력 레일, 돌입전류 및 fault profile, 외부 MOSFET SOA 여유, 열 조건, 그리고 보드의 monitoring 및 protection 전략에 맞춰 컨트롤러를 선택하는 데서 나옵니다.

엔지니어링 및 소싱 팀에게 견고한 Hot Swap 설계는 시작 동작을 개선하고, 고가의 보드를 보호하며, 까다로운 서버 및 데이터센터 환경에서 더 신뢰할 수 있는 시스템 동작을 지원합니다. TI 전력 보호 솔루션을 평가 중이라면 TomatoElec 홈페이지를 방문하거나 문의 페이지를 통해 연락해 주세요.
