TI power sequencing 및 rail monitoring 솔루션은 현대 서버 메인보드 설계에서 매우 중요합니다. 최신 보드는 서로 밀접하게 연결된 많은 전압 레일을 포함하고 있으며, 이 레일들은 제어된 방식으로 시작되고, 종료되고, 복구되어야 하기 때문입니다.

서버 보드에서 전력은 단순히 필요한 전압을 생성하는 것만을 의미하지 않습니다. 각 레일을 올바른 순서로 올리고, 각 레일이 정상 상태인지 확인하고, fault가 발생했을 때 올바르게 대응하며, 시스템의 신뢰성과 serviceability를 높일 수 있을 만큼 충분한 가시성을 제공하는 것도 중요합니다.

이 글은 TI power sequencing 및 rail monitoring 솔루션이 서버 메인보드 설계에 어떻게 적용되는지, 그리고 multi-rail power architecture를 설계하거나 소싱할 때 엔지니어와 구매자가 무엇을 검토해야 하는지를 설명합니다. 더 많은 전자 부품과 소싱 지원이 필요하면 TomatoElec를 방문하세요.

1. 서버 메인보드에서 Power Sequencing이 중요한 이유

서버 메인보드에는 일반적으로 관리 기능, 메모리, 프로세서, IO 및 보조 로직을 위한 여러 개의 상호 의존적인 레일이 포함됩니다. 이 레일들은 항상 동시에 시작되지 않으며, 보드가 안전하게 초기화되기 위해 특정 순서를 따라야 하는 경우가 많습니다.

Sequencing이 올바르게 처리되지 않으면 시스템은 시작 불안정, 부적절한 레귤레이터 동작, 로직 fault, 또는 지연된 bring-up을 겪을 수 있습니다. 그래서 power sequencing은 복잡한 서버 플랫폼에서 여전히 핵심 설계 기능입니다.

TI의 sequencer 포트폴리오는 여러 레일을 제어하고 모니터링해야 하는 시스템을 위해 특별히 설계되었습니다. 공식 TI sequencer 개요에서는 UCD90x 제품군을 system health monitor를 포함한 디지털 power-supply sequencer로 설명하며, UCD90240, UCD90320, UCD9090A와 같은 데이터시트는 multi-rail sequencing, 프로그래밍 가능한 dependency, fault-aware 동작을 보여줍니다.

2. Rail Monitoring이 왜 똑같이 중요한가

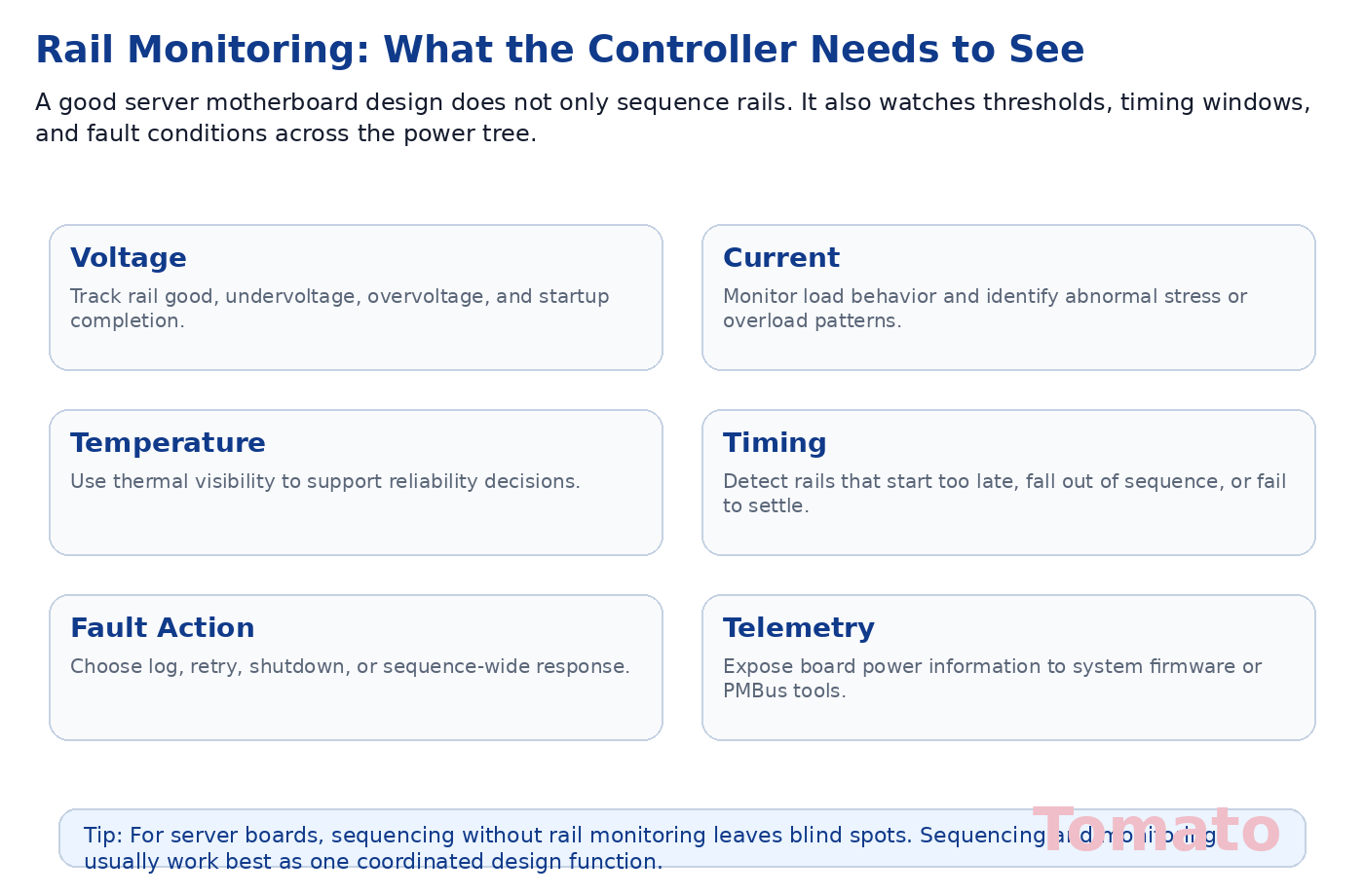

신뢰할 수 있는 서버 메인보드를 위해서는 sequencing만으로 충분하지 않습니다. 각 중요한 레일도 모니터링되어야 하며, 시스템은 undervoltage, overvoltage, delayed startup, unexpected drop event, power-good failure를 감지할 수 있어야 합니다.

고밀도 compute 보드에서는 조기 fault visibility가 debug 시간을 줄이고, field reliability를 높이며, 비싼 downstream device를 보호하는 데 도움이 됩니다. 또한 문제의 원인이 regulator stage인지, load인지, thermal stress인지, board-level interaction인지 플랫폼 팀이 더 잘 이해할 수 있도록 도와줍니다.

TI의 공식 문서는 이 결합된 역할을 분명히 강조합니다. UCD90240은 PMBus를 통해 system health를 보고하면서 rail voltage, current, temperature, fault condition을 지속적으로 모니터링할 수 있습니다. UCD90320은 sequencing, monitoring, margining, event logging, coordinated fault handling을 많은 레일에 걸쳐 추가로 지원하며, UCD9090A는 서버 및 스토리지 시스템용 10-rail monitoring과 sequencing을 통합합니다.

3. 서버 보드의 일반적인 Sequencing 구조

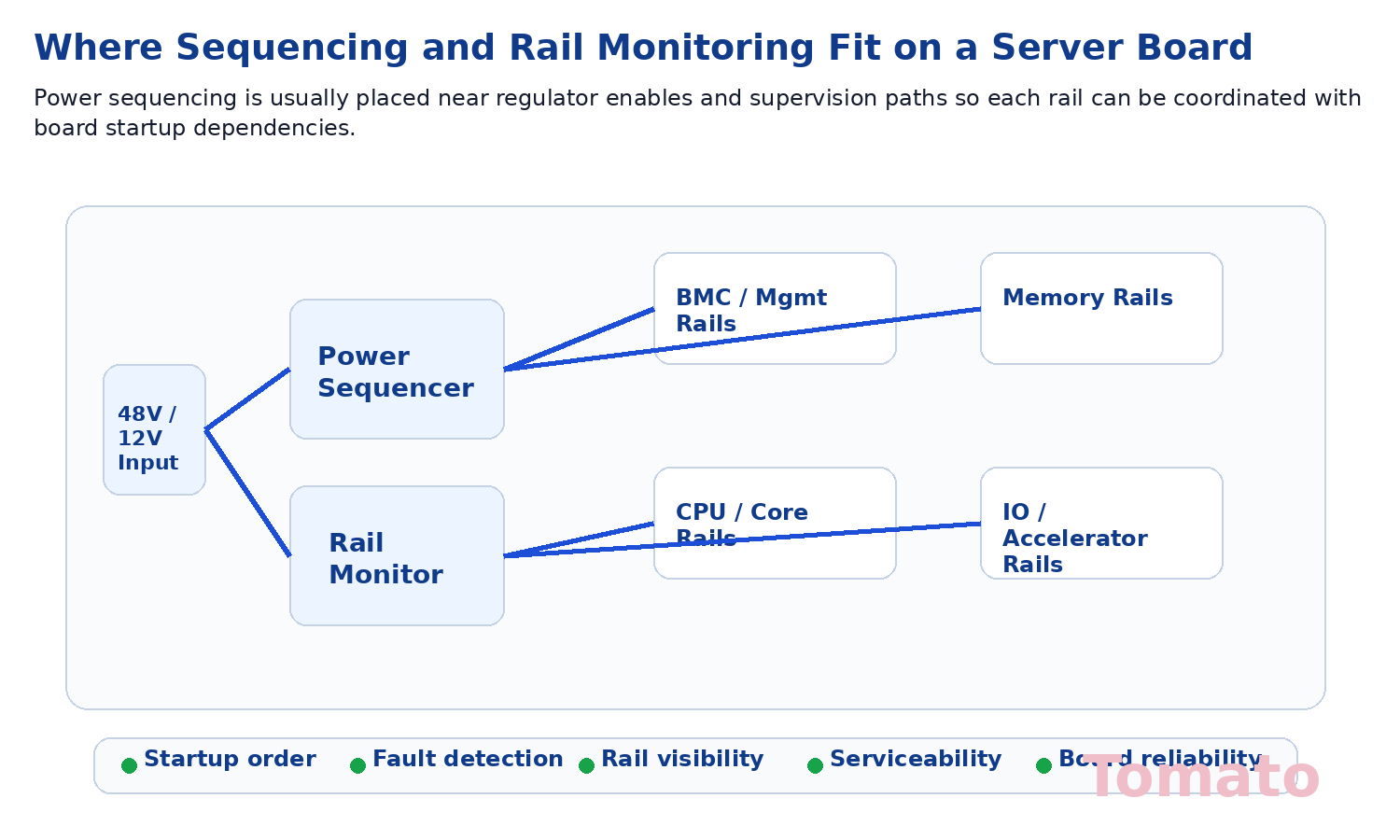

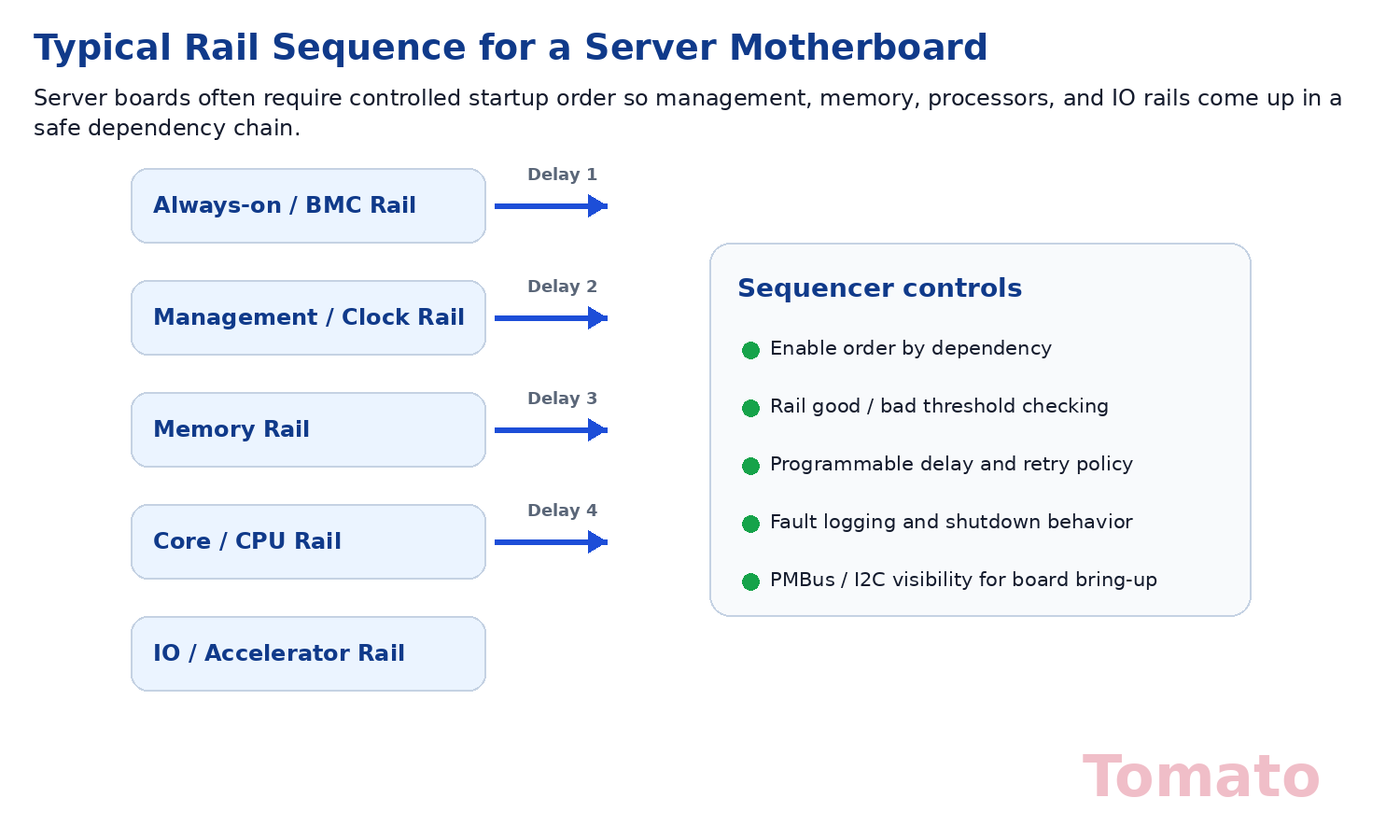

서버 메인보드에서 sequencing logic은 일반적으로 board power tree 전반에 걸쳐 regulator enable, power-good dependency, monitoring pin과 연결됩니다. 보드의 한 부분은 먼저 always-on 또는 management rail이 필요할 수 있고, 그 다음 supporting logic rail, memory rail, processor rail, 마지막으로 high-current IO 또는 accelerator 관련 rail이 필요할 수 있습니다.

이 순서는 플랫폼마다 달라질 수 있지만 설계 원칙은 같습니다. 중요한 rail은 제어된 dependency 순서로 시작되어야 하고, 모니터링되는 rail은 어떤 값이 threshold 밖으로 벗어났을 때 올바른 response를 유발해야 합니다.

TI의 PMBus sequencer 데이터시트는 바로 이런 역할을 보여줍니다. UCD90240은 최대 24개 rail을 관리하고 훨씬 더 큰 시스템으로 cascade할 수 있으며, UCD90320은 analog 및 digital rail 조합을 sequence, monitor, margin할 수 있고 event logging도 제공합니다. UCD9090A는 sequence dependency, multiple threshold, ACPI 관련 rail-state behavior를 지원합니다.

4. TI Sequencer 또는 Monitor를 고를 때 봐야 할 점

올바른 TI 솔루션 선택은 보드의 실제 rail 수와 제어 요구에서 시작됩니다. 어떤 서버 보드는 주로 multi-rail sequencing과 threshold monitoring만 필요합니다. 다른 보드는 PMBus visibility, margining, event logging, digital rail support, 더 고급 fault coordination까지 필요할 수 있습니다.

가장 중요한 검토 항목은 보통 다음과 같습니다:

• 몇 개의 rail이 enable control을 필요로 하는가?
• 몇 개의 rail이 active monitoring을 필요로 하는가?
• 어떤 voltage threshold와 delay timing이 필요한가?
• 시스템에 PMBus 또는 firmware-level visibility가 필요한가?
• 보드가 fault 시 retry, shutdown, log 중 어떤 동작을 해야 하는가?
• 저전력 상태 또는 configurable rail state가 필요한가?

TI의 제품 문서는 이러한 선택 논리를 직접적으로 뒷받침합니다. Sequencer 개요는 하드웨어 변경 없이 유연한 sequencing 및 monitoring을 강조하며, UCD9090A는 multiple threshold, sequence dependency, event logging, configurable rail state를 명확히 지원합니다.

5. Power States, Fault Response, System Visibility

서버 메인보드에서 좋은 sequencing 솔루션은 단순히 rail을 순서대로 시작하는 것 이상을 해야 합니다. 보드가 비정상 이벤트에서 올바르게 반응하도록 돕고, 무엇이 일어났는지를 더 쉽게 이해할 수 있도록 해야 합니다.

이는 fault logging, threshold reporting, 프로그래밍 가능한 response behavior, firmware-visible system health information이 모두 중요할 수 있음을 의미합니다. 실무적으로 이는 더 빠른 validation, 더 명확한 root-cause analysis, 시간이 지나도 더 신뢰할 수 있는 플랫폼 동작을 지원합니다.

TI는 이러한 기능을 UCD90x 제품군 전반에 걸쳐 명확히 포함합니다. 공식 데이터시트는 nonvolatile fault logging, black-box logging, PMBus system-health reporting, larger system을 위한 cascading, configurable fault response를 설명하며, 이는 서버급 보드 설계에 매우 중요합니다.

6. 실용적인 설계 체크리스트

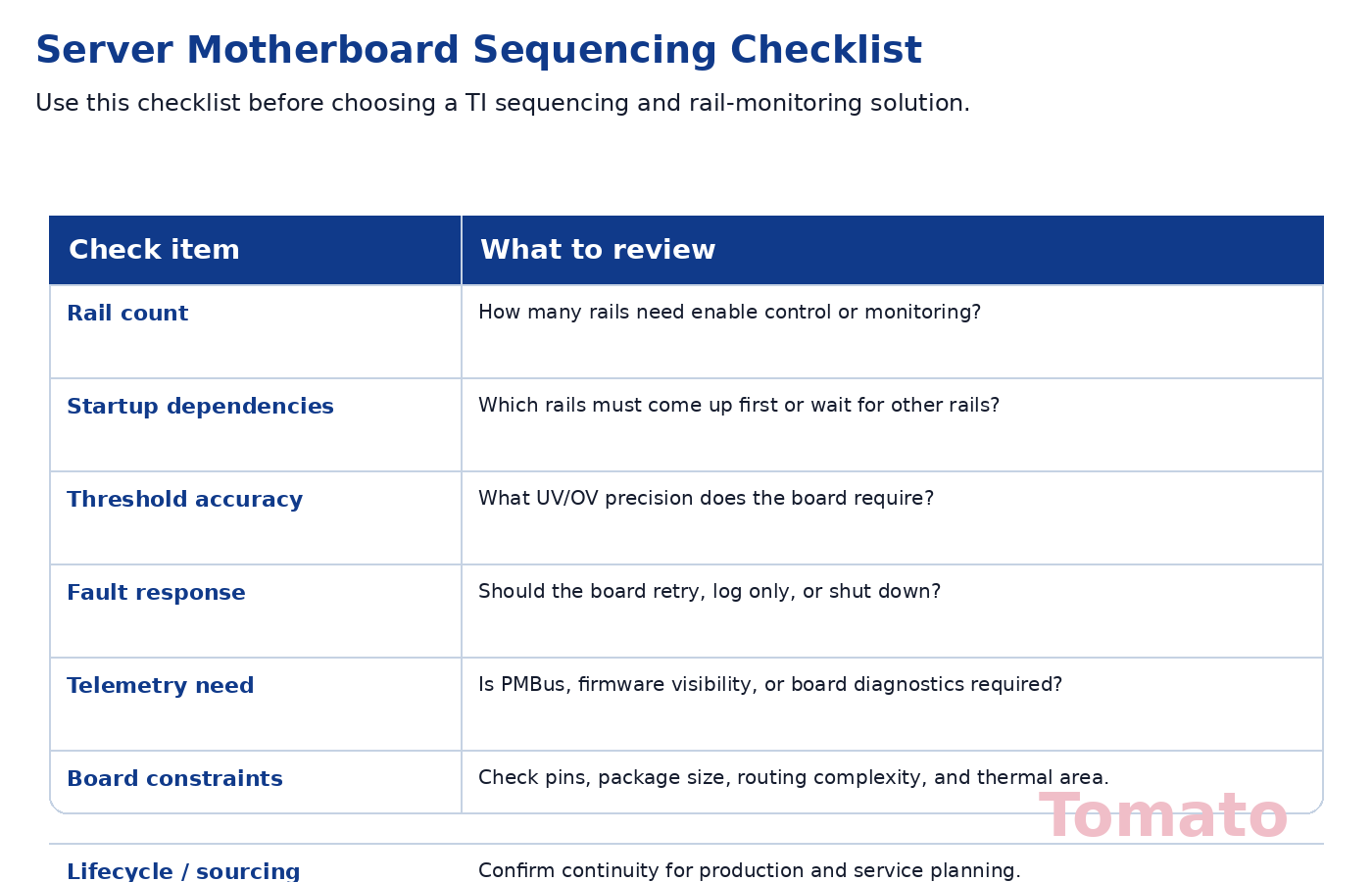

서버 메인보드를 위한 TI sequencing 및 rail-monitoring 솔루션을 선택하기 전에 다음 항목을 검토하세요:

• Sequencing 및 monitoring이 필요한 실제 rail 수를 확인합니다.
• Management, memory, processor, IO rail 사이의 startup dependency를 정의합니다.
• Undervoltage 및 overvoltage 정확도 요구사항을 검토합니다.
• Fault를 log, retry, shutdown 중 어떻게 처리할지 결정합니다.
• PMBus 또는 firmware-level telemetry가 필요한지 확인합니다.
• 패키지, routing 복잡도, 보드의 GPIO 할당을 확인합니다.
• 생산 계획을 위해 lifecycle과 공급 연속성을 검토합니다.

결론

TI power sequencing 및 rail monitoring 솔루션은 현대 서버 메인보드 설계의 중요한 구성 요소입니다. 이 솔루션은 rail을 안전하게 시작하고, rail health를 모니터링하며, fault visibility를 개선하고, 더 신뢰할 수 있는 multi-rail power architecture를 지원합니다.

최적의 선택은 보드의 rail 수, dependency 구조, monitoring 깊이, fault 전략, system-management 요구에 따라 달라집니다. 서버 메인보드 전력 설계를 위한 TI 솔루션을 검토 중이라면 TomatoElec 홈페이지를 방문하거나 문의 페이지를 통해 연락해 주세요.
