전원 공급 장치와 산업 전자 설계를 할 때 Panasonic 알루미늄 전해 커패시터는 안정적인 성능과 장기 신뢰성을 위해 여전히 가장 중요한 부품 선택지 중 하나입니다.

데이터시트에 표시된 많은 사양 가운데 Low ESR, Ripple Current, Lifetime은 효율, 발열, 장기 내구성에 가장 직접적인 영향을 주는 세 가지 요소입니다. 엔지니어와 구매자에게는 단순히 더 큰 정전용량을 선택하는 것보다 이 세 가지 파라미터가 어떻게 함께 작용하는지를 이해하는 것이 더 중요할 때가 많습니다.

이 가이드는 각 요소가 무엇을 의미하는지, 왜 중요한지, 그리고 실제 전원 및 산업 응용에 적합한 알루미늄 전해 커패시터를 어떻게 선택해야 하는지를 설명합니다. 더 많은 전자 부품과 소싱 지원이 필요하다면 TomatoElec를 방문하세요.

1. ESR이란 무엇이며 왜 Low ESR이 중요한가?

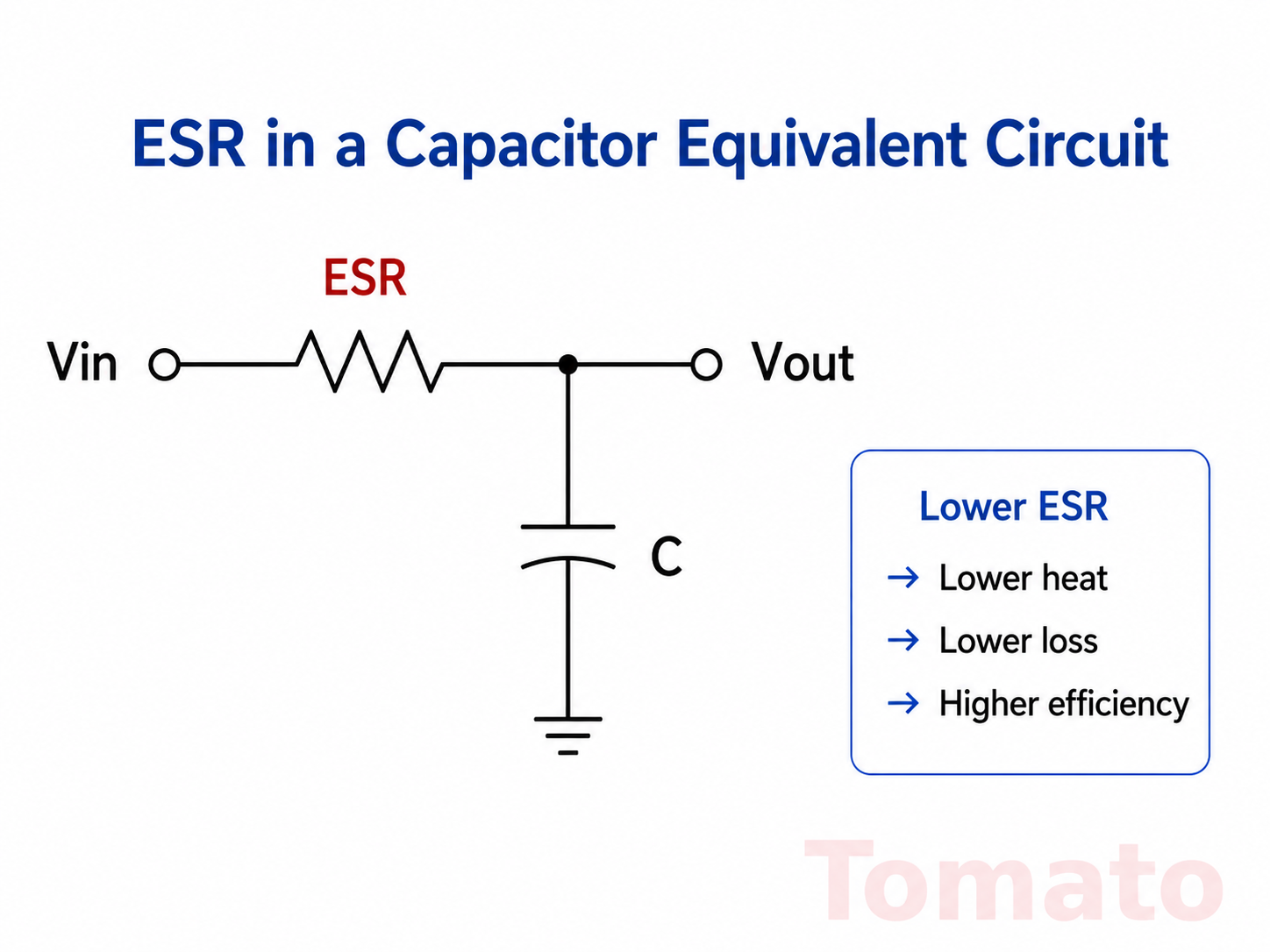

ESR, 즉 Equivalent Series Resistance는 커패시터 내부의 저항 성분입니다. 이는 동작 중 발생하는 열의 양과 커패시터가 리플 필터링 및 안정적인 전력 전달을 얼마나 잘 지원하는지에 직접적인 영향을 줍니다.

스위칭 전원 공급 장치와 많은 산업 회로에서 낮은 ESR은 일반적으로 더 낮은 전력 손실, 더 적은 내부 발열, 더 높은 전기적 효율을 의미합니다. 그래서 Low ESR 알루미늄 전해 커패시터는 현대적인 컨버터 및 전력 관리 설계에서 자주 선호됩니다.

왜 Low ESR이 중요한가

• 전력 손실과 내부 발열을 줄여줍니다
• 스위칭 전원 공급 장치의 효율을 높여줍니다
• 안정적인 출력 전압 유지에 도움을 줍니다
• 까다로운 회로에서 더 나은 열 성능을 지원합니다
• 내부 스트레스를 낮춰 커패시터 수명 연장에 도움을 줄 수 있습니다

고주파 또는 고전류 회로에서는 적절히 낮은 ESR을 가진 커패시터를 선택하는 것이 시스템 전체 신뢰성을 크게 향상시킬 수 있습니다.

2. Ripple Current 이해하기

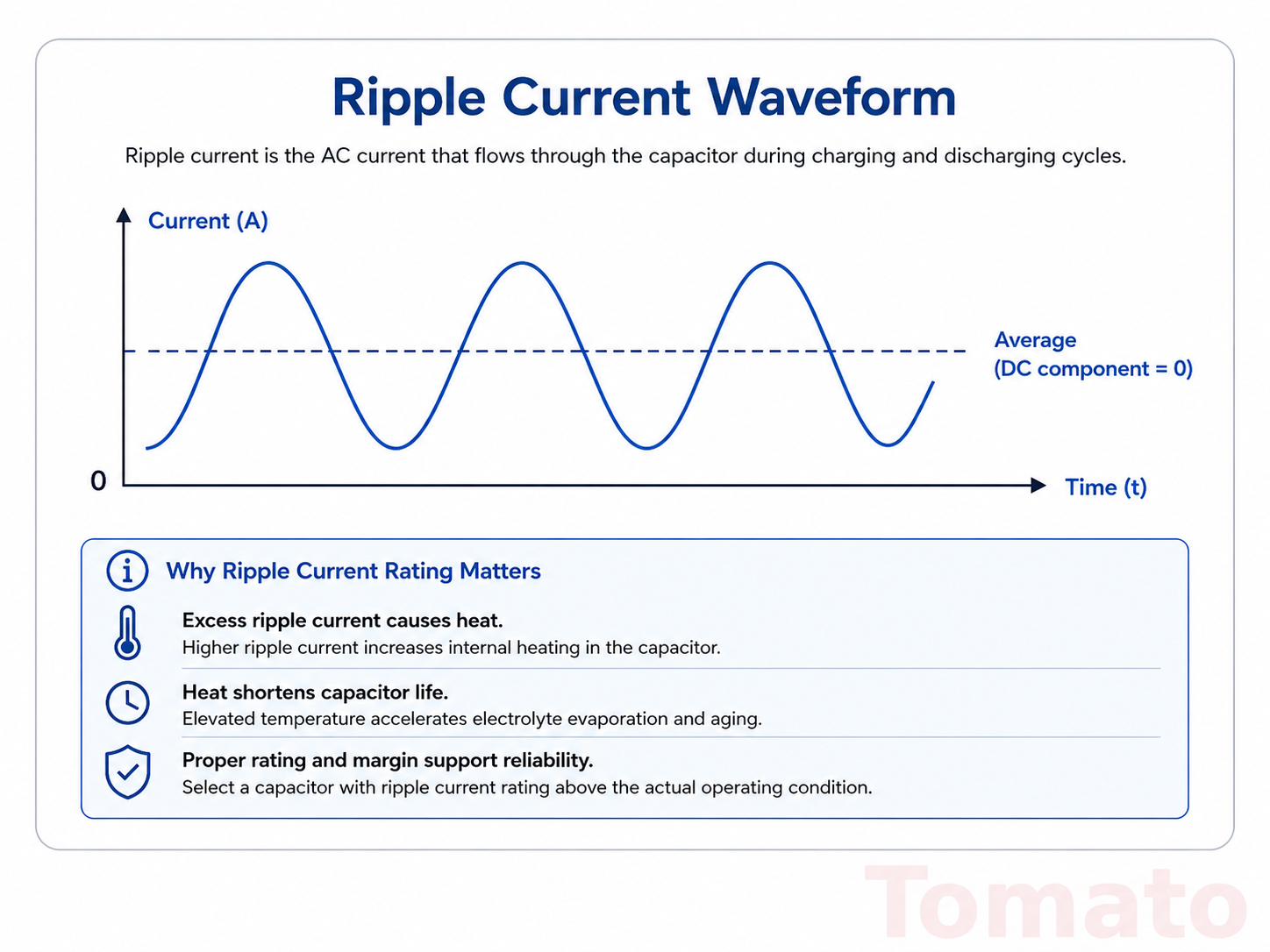

Ripple Current는 회로가 커패시터를 반복적으로 충전하고 방전하는 동안 커패시터를 통해 흐르는 교류 전류입니다. 실제 전원 설계에서 Ripple Current는 피할 수 없으며, 특히 컨버터의 입력 및 출력 단계에서 더욱 그렇습니다.

선택한 커패시터에 대해 Ripple Current가 너무 높으면 부품이 더 뜨거워지고, 과도한 열은 전해질 증발을 가속화하며, 시간이 지나면서 정전용량을 줄이고 사용 수명을 단축시킬 수 있습니다.

왜 Ripple Current 정격이 중요한가

• 너무 높은 Ripple Current는 과도한 열을 발생시킵니다
• 높은 내부 온도는 장기 신뢰성을 낮춥니다
• 열은 전해질 건조와 성능 저하를 가속화할 수 있습니다
• 충분하지 않은 Ripple 성능은 조기 고장을 일으킬 수 있습니다
• 적절한 Ripple 여유는 안정적인 장기 운용을 지원합니다

어떻게 선택할 것인가

• 관련 주파수와 온도 조건에서 Ripple Current 정격을 확인합니다
• 실제 회로의 Ripple Current가 충분한 여유를 두고 정격 이하인지 확인합니다
• 전기적 값뿐 아니라 열 조건도 함께 검토합니다

3. Lifetime: 장기 신뢰성 확보

알루미늄 전해 커패시터는 일반적으로 최대 정격 온도에서 정의된 시험 조건 아래에서 정격 수명으로 표기됩니다. 그러나 이 수명이 실제 현장 수명을 자동으로 의미하는 것은 아니며, 실제 동작 수명은 여러 요인에 따라 달라집니다.

동작 온도, Ripple Current, 인가 전압, 주변 환경은 모두 커패시터가 실제 사용 중 얼마나 오래 안정적으로 유지되는지에 영향을 줍니다. 산업 장비와 장시간 동작하는 전원 시스템에서는 Lifetime이 가장 중요한 선택 기준 중 하나인 경우가 많습니다.

수명에 영향을 주는 핵심 요소

• 동작 온도
• Ripple Current와 자기 발열
• 인가 전압
• 주변 환경과 통풍
• 시스템 전체 듀티 사이클

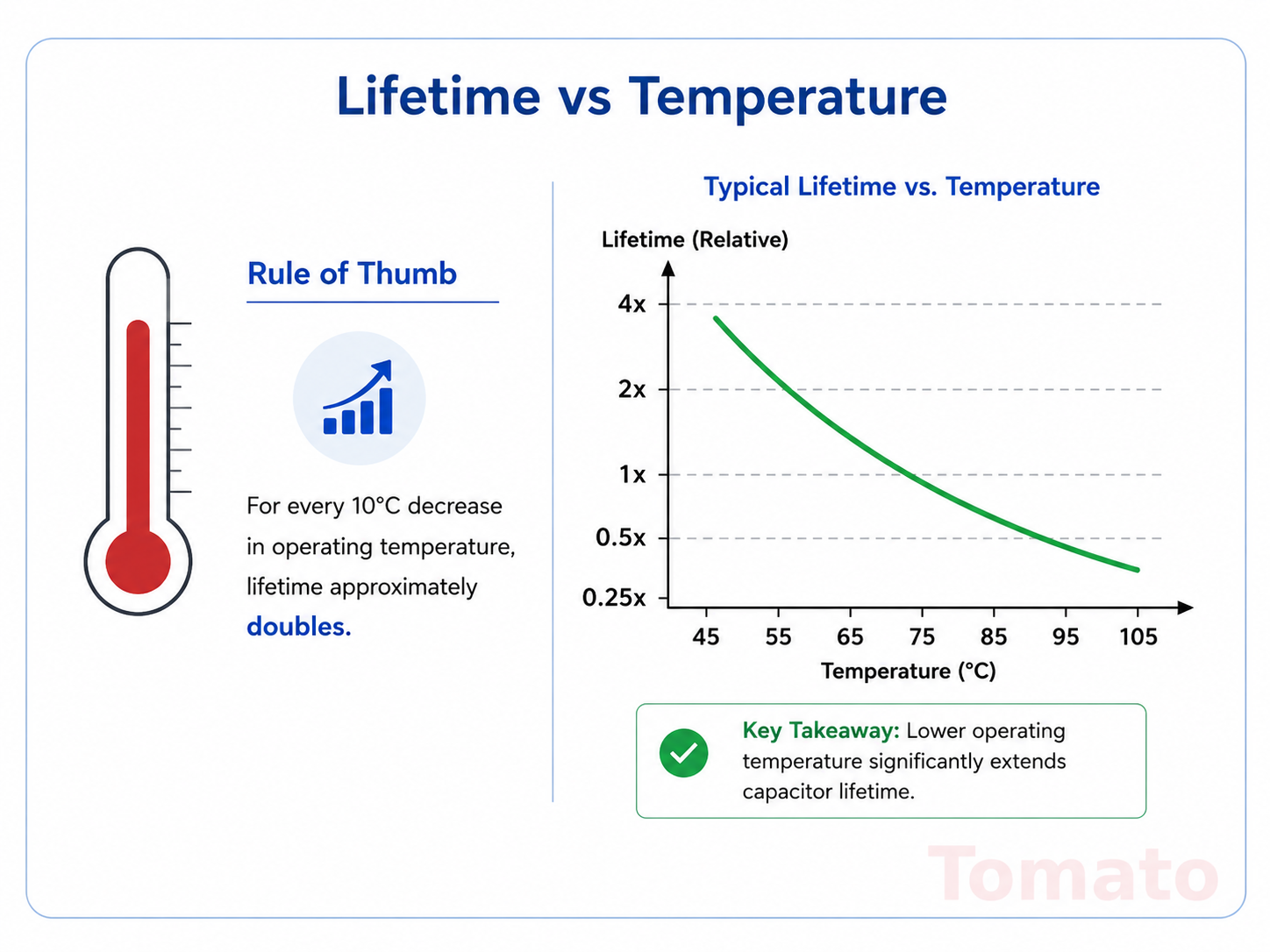

실무적으로 자주 쓰이는 경험칙은 동작 온도가 10°C 낮아질 때마다 커패시터 수명이 대략 두 배가 될 수 있다는 것입니다. 그래서 실제 설계에서 열 여유가 매우 중요합니다.

항상 데이터시트의 수명 조건을 주의 깊게 검토해야 합니다. 105°C에서 2000시간으로 정격된 커패시터도 더 낮은 실제 환경에서는 훨씬 오래 사용할 수 있지만, Ripple Current와 장착 조건이 적절히 제어되는 경우에만 가능합니다.

4. 이 요소들이 어떻게 함께 작동하는가

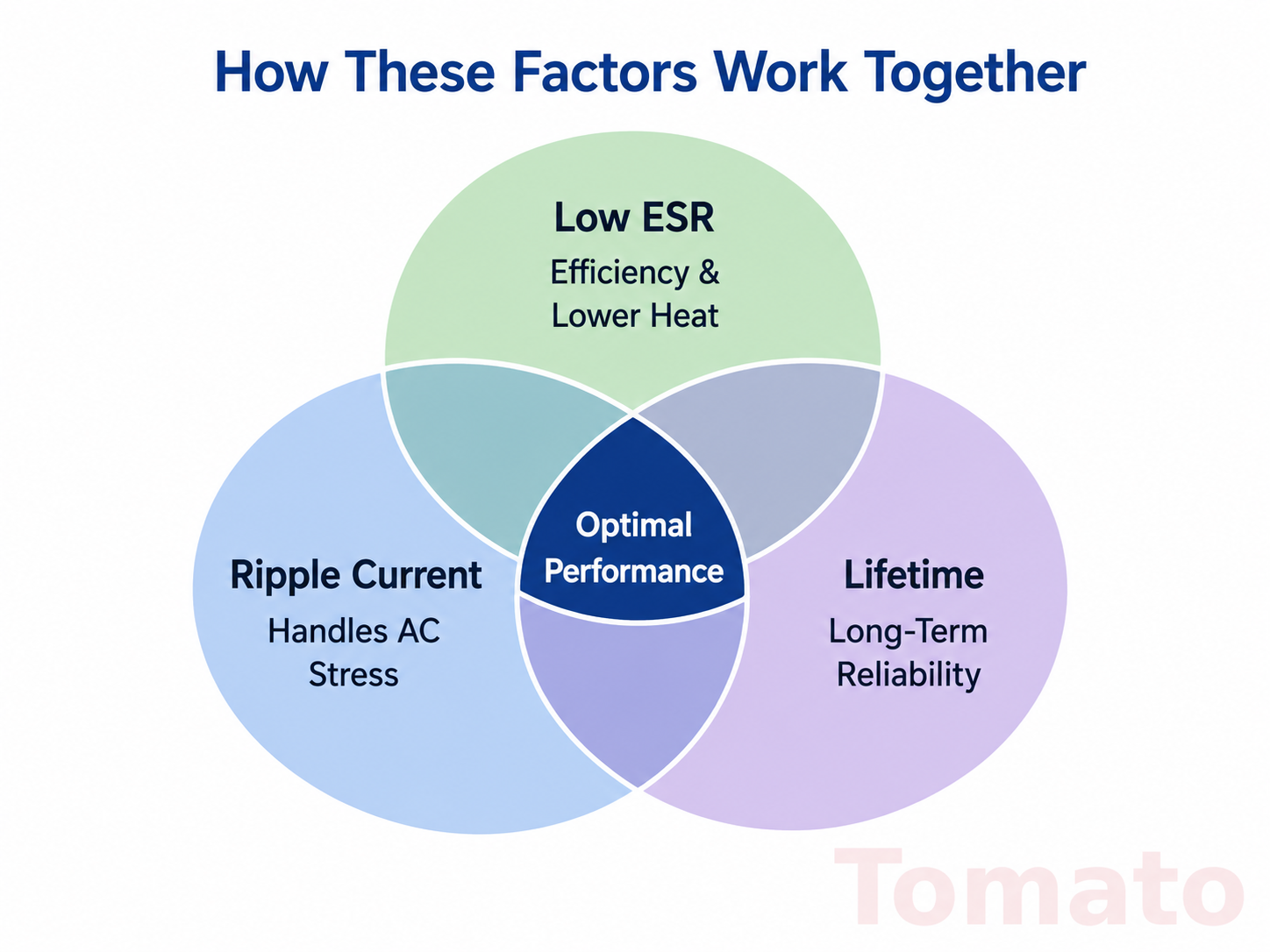

Low ESR, 충분한 Ripple Current 정격, 적절한 Lifetime은 서로 밀접하게 연결되어 있습니다. 이 요소들은 절대로 따로따로 보면 안 됩니다.

ESR이 낮아도 Ripple Current 성능이 부족하면 커패시터는 여전히 과열될 수 있습니다. Ripple Current 성능이 좋아도 열 조건이 나쁘면 실제 수명이 짧을 수 있습니다. Lifetime 정격이 적절해 보여도 동작 온도가 너무 높으면 예상보다 빨리 고장날 수 있습니다.

실제 설계에서 가장 좋은 커패시터는 항상 가장 큰 정전용량이나 가장 낮은 ESR을 가진 제품이 아닙니다. 올바른 선택은 효율, 열 거동, Ripple 처리 능력, 예상 수명, 실제 응용 조건 사이의 균형을 가장 잘 맞추는 제품입니다.

5. 실용적인 선택 체크리스트

생산용 커패시터를 확정하기 전에 엔지니어와 구매자는 다음 선택 포인트를 함께 검토해야 합니다.

결론

알루미늄 전해 커패시터를 선택할 때 Low ESR, Ripple Current, Lifetime은 효율, 안정적인 성능, 장기 내구성에 가장 큰 영향을 주는 세 가지 요소입니다.

엔지니어와 소싱 팀에게 가장 좋은 결과는 단 하나의 헤드라인 사양만 보는 것이 아니라, 실제 회로 조건에 맞춰 이 요소들의 균형을 맞추는 데서 나옵니다. 커패시터 옵션을 검토 중이라면 Panasonic 알루미늄 전해 커패시터: 유형, 특징 및 응용 분야를 읽고, Panasonic 하이브리드 알루미늄 전해 커패시터: 장점, 응용 분야 및 선택 팁을 검토하고, 표면실장형 vs 방사형 리드 알루미늄 전해 커패시터: 주요 차이점과 선택 방법을 비교하고, TomatoElec 홈페이지를 방문하거나 문의 페이지를 통해 연락해 주세요.
