Panasonic 알루미늄 전해 커패시터는 실용적인 정전용량, 폭넓은 시리즈 구성, 다양한 회로 조건에서 검증된 성능을 제공하기 때문에 전원 공급 장치와 산업 장비에서 널리 사용됩니다.

엔지니어와 구매자에게 적절한 커패시터를 선택하는 일은 단순히 정전용량만 정하는 것이 아닙니다. 좋은 선택을 위해서는 정격 전압, ESR 또는 임피던스, 리플 전류 성능, 동작 온도 범위, 예상 수명, 패키지 형식, 그리고 최종 제품의 실제 사용 조건도 함께 검토해야 합니다. 더 많은 전자 부품과 소싱 지원이 필요하다면 TomatoElec를 방문하세요.

Panasonic 알루미늄 전해 커패시터가 널리 사용되는 이유

Panasonic은 표면실장형, 방사형 리드형, 하이브리드 알루미늄 전해 커패시터 제품군을 포함하는 폭넓은 알루미늄 전해 커패시터 라인업을 제공합니다. 이는 엔지니어가 서로 다른 보드 구조, 조립 방식, 신뢰성 목표, 전기적 요구에 맞춰 적절한 시리즈를 선택하기 쉽게 해줍니다.

실제 설계에서는 긴 수명, 저 ESR 옵션, 리플 전류 성능, 안정적인 동작이 전원 공급 장치, 컨버터 단계, 산업용 전자 설계에서 중요하기 때문에 Panasonic 커패시터가 전력 회로에 자주 고려됩니다.

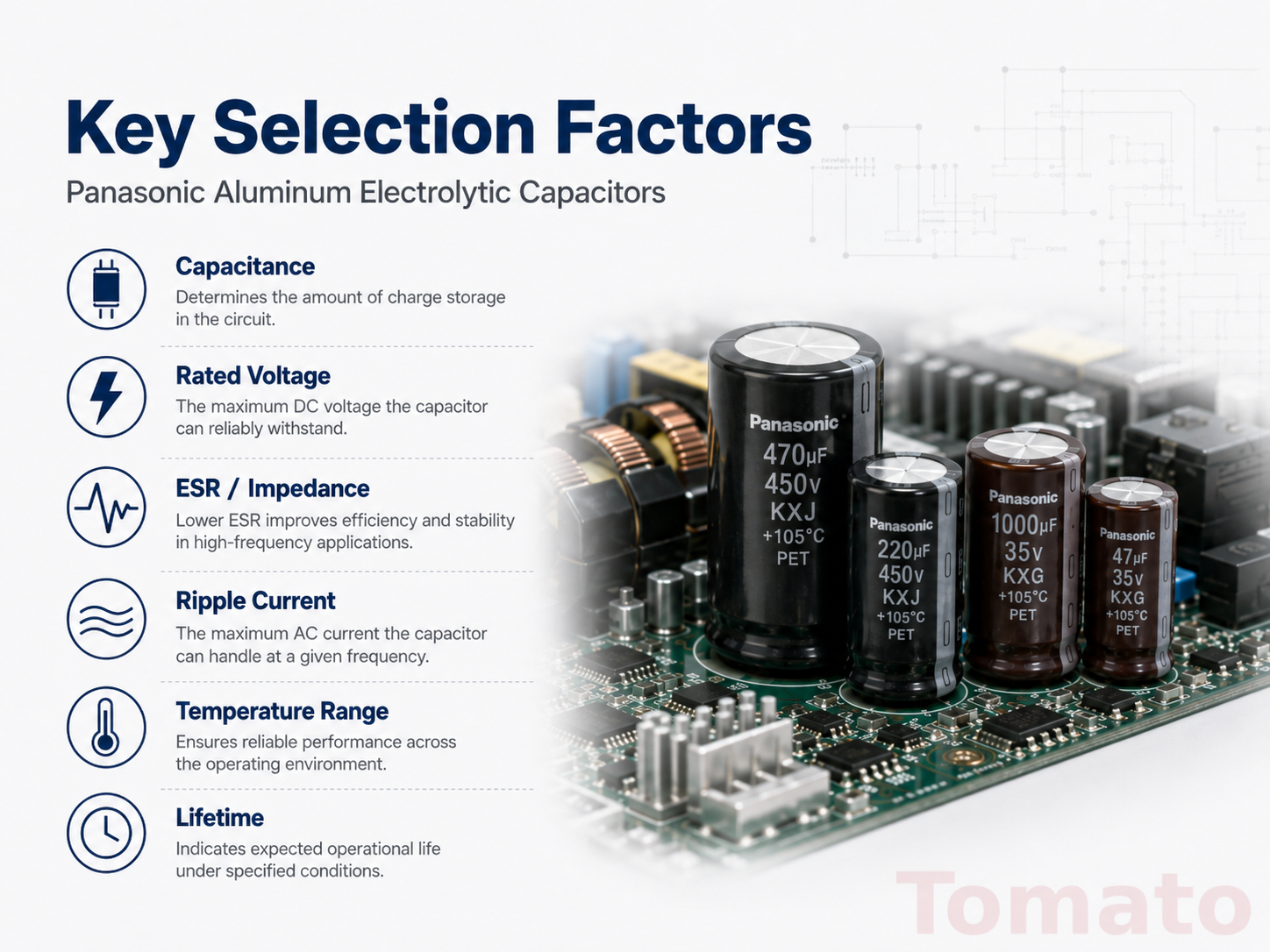

핵심 선택 요소

1. 정전용량

정전용량 값은 커패시터가 얼마나 많은 전하를 저장할 수 있는지, 그리고 필터링, 평활, 벌크 에너지 저장을 얼마나 효과적으로 지원할 수 있는지를 결정합니다. 전원 회로에서 정전용량이 너무 작으면 리플이 증가하고 안정성이 낮아질 수 있으며, 반대로 크기와 비용을 고려하지 않고 너무 크게 선택하면 불필요한 설계 부담이 생길 수 있습니다.

2. 정격 전압

정격 전압은 실제 동작 전압보다 충분한 여유를 두고 선택해야 합니다. 이는 장기 신뢰성을 높이고 실제 동작 조건에서 과도한 스트레스를 줄이는 데 도움이 됩니다.

3. ESR / 임피던스

ESR과 임피던스는 특히 스위칭 및 고주파 관련 전력 설계에서 중요합니다. 더 낮은 ESR은 손실을 줄이고 효율을 높이며, 적절한 응용에서 더 나은 리플 성능을 지원하는 데 도움이 됩니다.

4. 리플 전류

리플 전류 성능은 컨버터, 전원 보드, 산업 장비에서 중요한 요소입니다. 커패시터가 예상 리플 전류를 감당하지 못하면 온도 상승과 장기 신뢰성 문제가 발생할 수 있습니다.

5. 온도 범위

동작 온도 범위는 실제 응용 환경과 일치해야 합니다. 이는 특히 산업 장비, 밀폐형 전력 모듈, 그리고 높은 주변 또는 내부 열에 노출되는 응용에서 매우 중요합니다.

6. 수명

예상 수명은 특히 산업 시스템과 장기간 운용되는 전원 제품에서 신중히 검토해야 합니다. 전기적으로는 적합한 커패시터라도 내구성 목표가 제품의 유지보수 또는 운용 기대와 맞지 않으면 잘못된 선택이 될 수 있습니다.

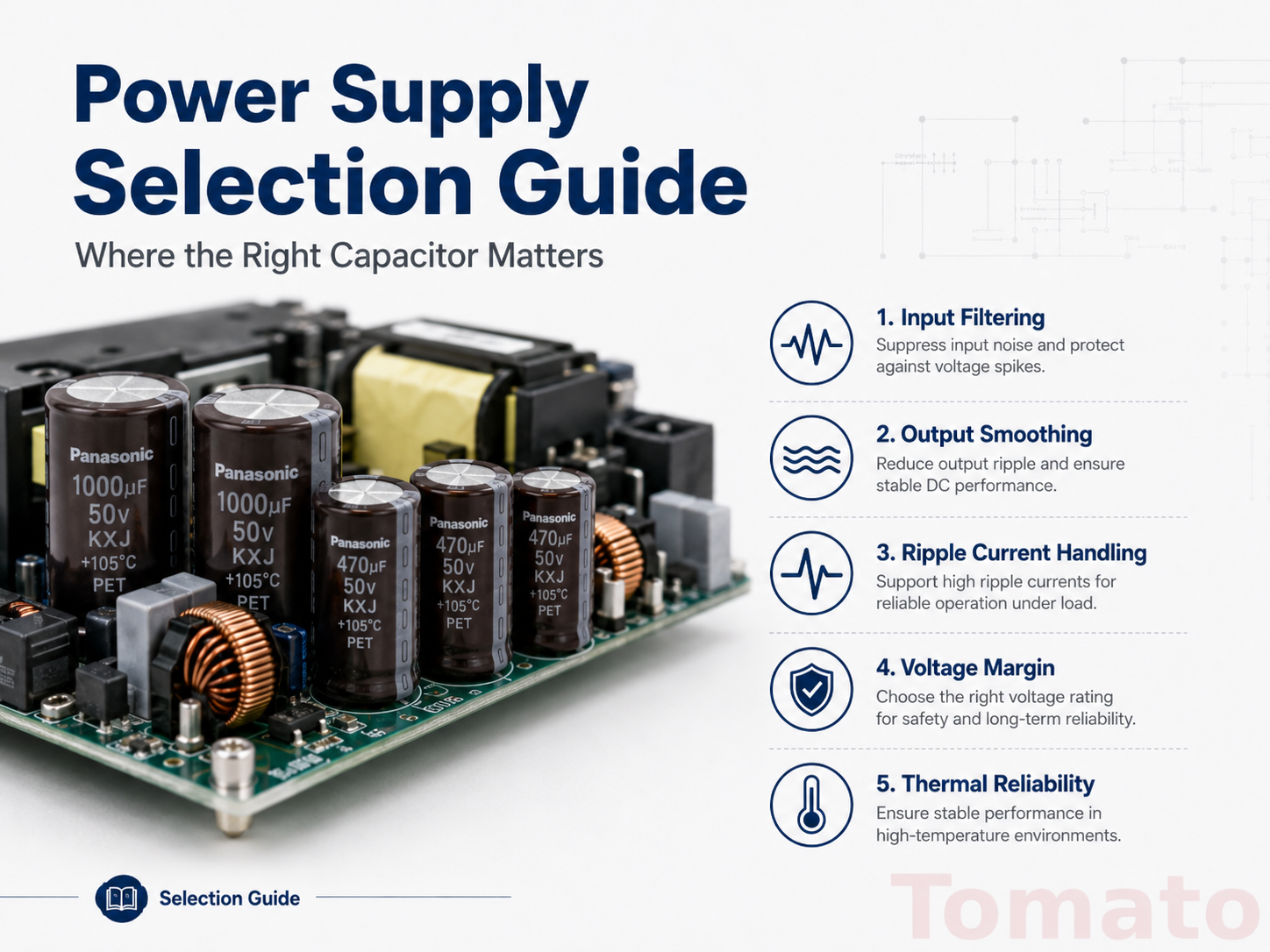

전원 공급 장치 설계용 선택 기준

전원 공급 장치 회로에서는 입력 필터링, 출력 평활, 리플 제어, 전압 안정화를 위해 커패시터가 자주 필요합니다. 이러한 설계에서는 ESR, 리플 전류 성능, 전압 여유가 보통 가장 중요한 선택 요소 중 하나입니다.

엔지니어는 선택한 Panasonic 커패시터 시리즈가 예상되는 스위칭 주파수 환경, 리플 수준, 장기 열 조건을 지원할 수 있는지 확인해야 합니다. 많은 경우 올바른 전원용 커패시터는 단순히 정전용량이 가장 큰 제품이 아니라, 정전용량, ESR, 리플 전류, 열 스트레스, 크기 사이의 균형이 가장 좋은 제품입니다.

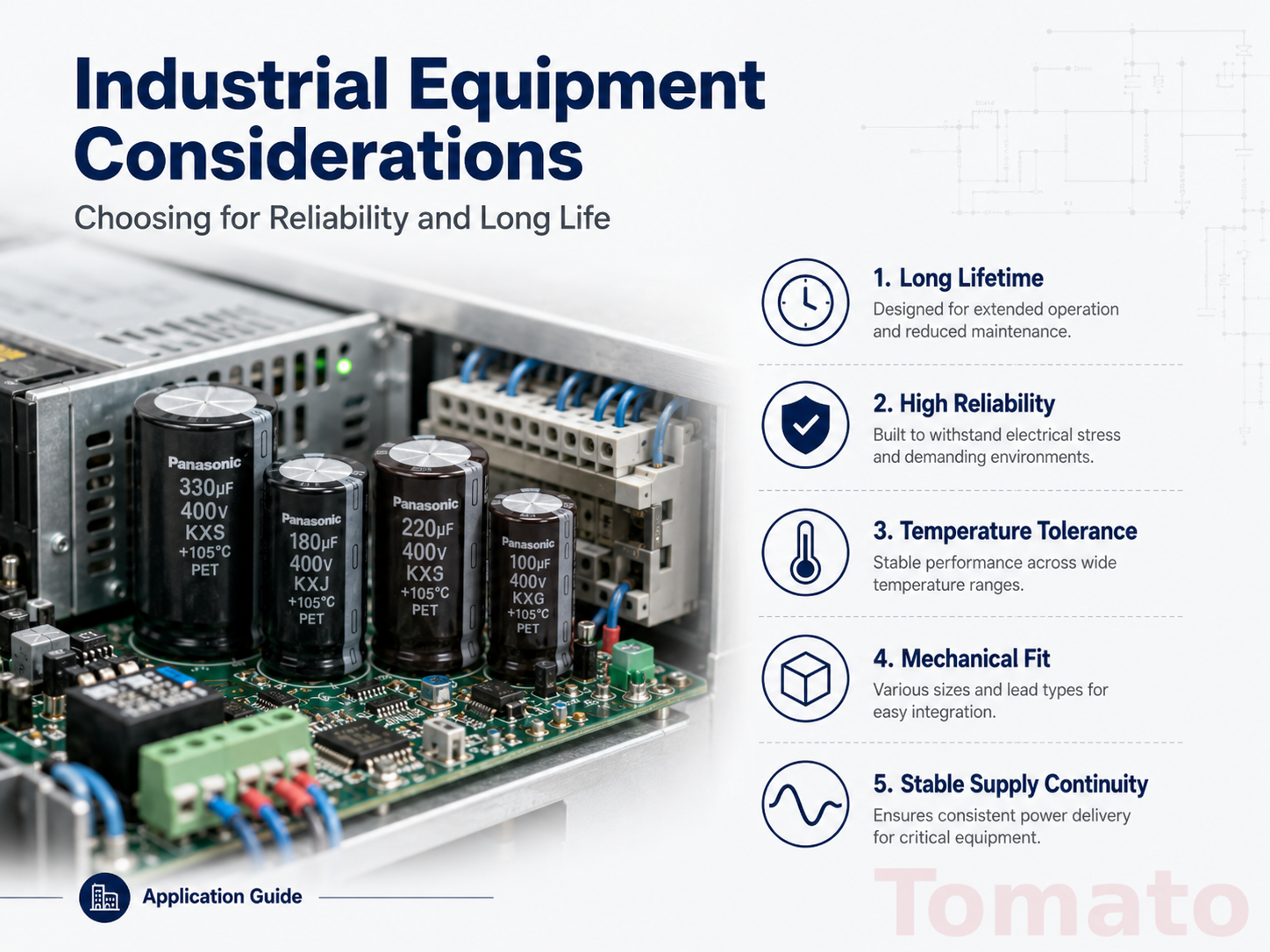

산업 장비용 선택 기준

산업용 전자장치는 긴 듀티 사이클, 가변 부하, 더 높은 주변 온도, 그리고 더 엄격한 신뢰성 요구 아래에서 동작하는 경우가 많습니다. 이런 환경에서는 긴 수명, 온도 허용 범위, 기계적 적합성, 안정적인 공급 연속성이 특히 중요해집니다.

산업 제어 보드, 전력 모듈, 장비 전력 단계용 커패시터를 선택할 때 엔지니어와 구매자는 선택한 시리즈가 목표 수명, 기계적 설치 조건, 예상 유지보수 주기에 맞는지 확인해야 합니다. 이 부분에서 Panasonic의 폭넓은 시리즈 구성이 다양한 산업 설계 요구를 지원하는 데 도움이 됩니다.

표면실장형, 리드형, 하이브리드 관련 고려사항

표면실장형 알루미늄 전해 커패시터는 보통 컴팩트한 보드와 자동 SMT 생산에 더 적합합니다. 방사형 리드 커패시터는 스루홀 조립, 전통적인 전원 보드, 그리고 기계적 강인성이 중요한 많은 산업 시스템에 더 적합한 경우가 많습니다.

하이브리드 알루미늄 전해 커패시터는 더 낮은 ESR, 더 강한 리플 전류 성능, 그리고 다양한 동작 조건에서 더 안정적인 전기적 거동이 요구될 때 더 나은 선택이 될 수 있습니다. 실제 응용에서 올바른 형식 또는 제품군은 레이아웃, 제조 방식, 신뢰성 목표, 전기적 스트레스 사이의 실제 균형에 따라 달라집니다.

엔지니어와 구매자 체크리스트

생산용 Panasonic 커패시터를 확정하기 전에 엔지니어링 팀과 구매 팀 모두 기본 전기적 요구와 실제 소싱 조건을 확인해야 합니다. 여기에는 정전용량, 정격 전압, ESR 또는 리플 전류 적합성, 온도 및 수명 요구, 패키지 형식, 공급 연속성이 포함됩니다.

기술적으로 적합한 커패시터라도 패키지가 보드에 맞지 않거나, 납기가 프로젝트 일정과 맞지 않거나, 선택한 시리즈가 목표 응용 환경과 맞지 않으면 잘못된 선택이 될 수 있습니다.

결론

전원 공급 장치와 산업 장비용 Panasonic 알루미늄 전해 커패시터를 선택하려면 단순히 정전용량만 확인해서는 안 됩니다. 가장 좋은 선택은 정전용량, 정격 전압, ESR, 리플 전류, 온도 범위, 수명, 실장 방식, 그리고 실제 사용 환경을 균형 있게 고려하는 데서 나옵니다.
