Panasonic 알루미늄 전해 커패시터는 표면실장형과 방사형 리드형 모두로 제공되며, 각 타입은 서로 다른 설계 우선순위를 충족합니다. 엔지니어와 구매자에게 선택은 단순히 정전용량과 전압만의 문제가 아닙니다. PCB 레이아웃, 조립 공정, 사용 환경, 신뢰성 목표, 생산 방식도 함께 고려해야 합니다.

실제 설계에서는 표면실장형 커패시터가 컴팩트한 PCB 레이아웃과 자동 조립에 자주 선호되는 반면, 방사형 리드 커패시터는 스루홀 응용, 산업 장비, 그리고 기계적 강인성과 폭넓은 범용성이 중요한 설계에서 여전히 중요합니다. 더 많은 전자 부품과 소싱 지원이 필요하다면 TomatoElec를 방문하세요.

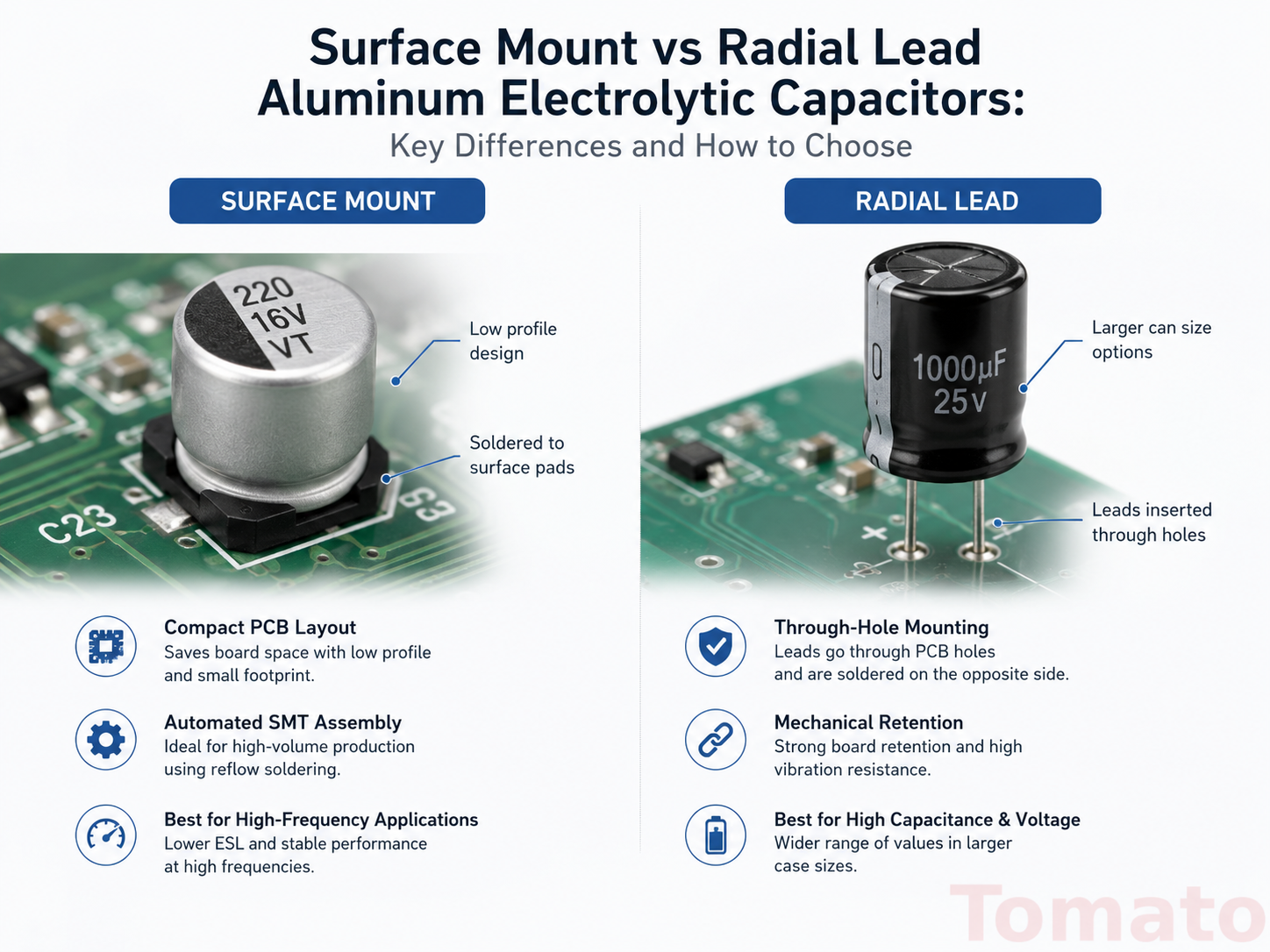

표면실장형과 방사형 리드 커패시터의 차이는 무엇인가?

가장 직접적인 차이는 실장 방식입니다. 표면실장형 알루미늄 전해 커패시터는 PCB 표면에 직접 납땜되도록 설계되어 자동 배치와 컴팩트한 보드 설계에 적합합니다. 방사형 리드 커패시터는 리드선이 PCB의 홀을 통과하는 구조이므로 스루홀 실장 공정과 기계적 고정력이 더 중요한 응용에 더 적합합니다.

두 타입 모두 넓게 보면 같은 알루미늄 전해 커패시터 범주에 속하지만, 실제로는 서로 다른 조립 방식, 레이아웃 전략, 시스템 우선순위에 따라 선택되는 경우가 많습니다.

주요 구조 및 조립 차이

1. 실장 방식

표면실장형 커패시터는 PCB 패드 위에 직접 장착되므로 현대적인 자동 SMT 생산 라인과 더 잘 맞습니다. 방사형 리드 커패시터는 보드에 홀 가공과 리드 삽입이 필요하므로 스루홀 조립 워크플로에 더 적합합니다.

2. PCB 공간 및 레이아웃

컴팩트한 제품에서는 표면실장형 커패시터가 보드 공간 절약과 더 높은 조립 밀도 확보에 도움이 될 수 있습니다. 방사형 리드 커패시터는 일반적으로 더 많은 수직 공간과 기계적 계획이 필요하지만, 더 큰 보드, 산업 제어, 전통적인 전원 설계에서는 여전히 실용적입니다.

3. 조립 공정

표면실장형 커패시터는 일반적으로 리플로우가 가능한 자동 조립 환경에 더 잘 맞습니다. 방사형 리드 커패시터는 웨이브 솔더링, 수작업 삽입, 또는 혼합 조립 방식을 사용하는 설계에 더 적합합니다. 이 차이는 기술적 선택뿐 아니라 제조 비용과 공정 안정성에도 영향을 줄 수 있습니다.

4. 기계적 취급

방사형 리드 부품은 스루홀 고정력과 익숙한 조립 구조가 선호되는 경우 여전히 매력적입니다. 표면실장형은 컴팩트한 실장과 자동 취급이 우선인 경우 더 적합합니다.

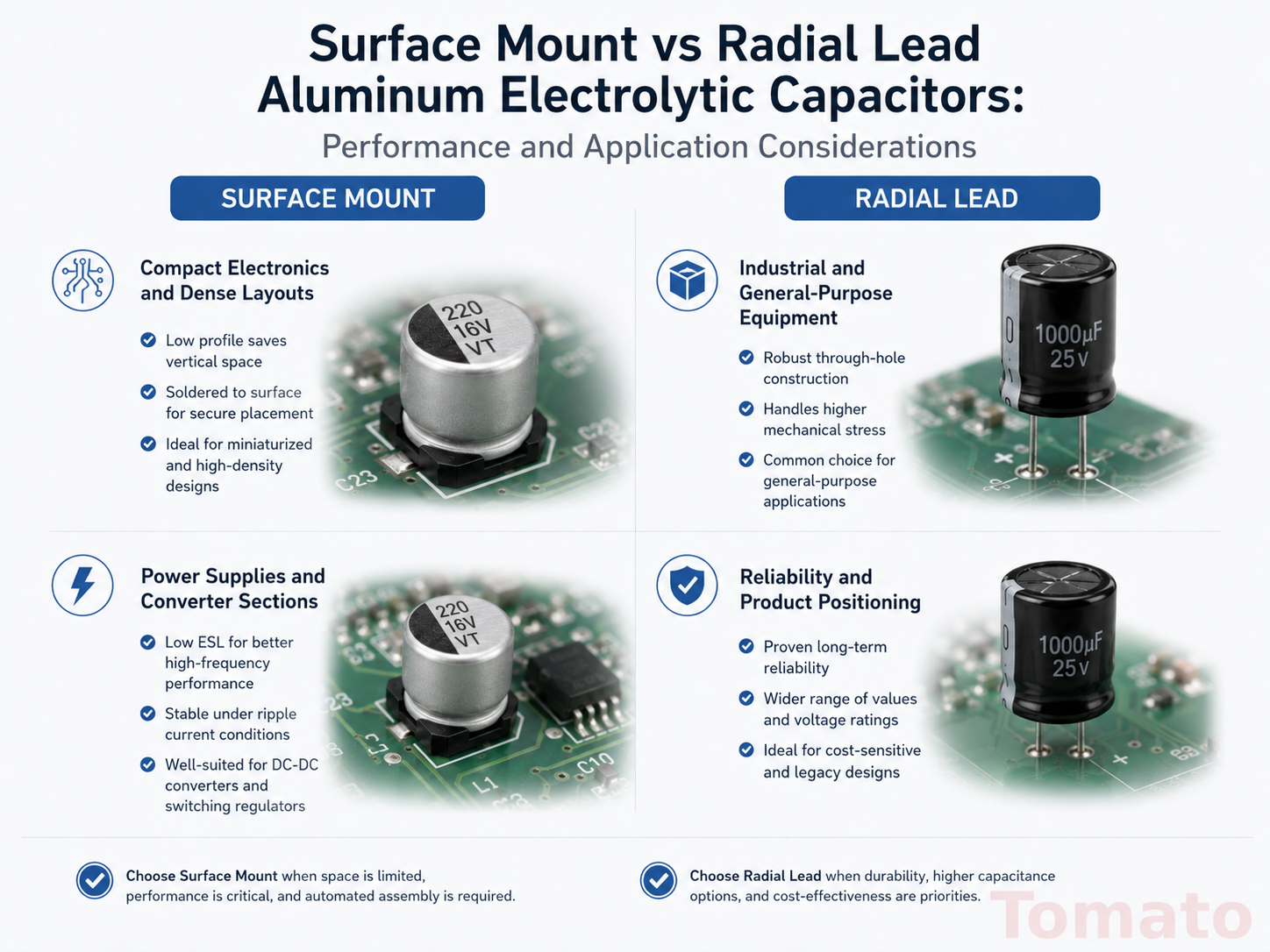

성능 및 응용 고려사항

컴팩트 전자기기와 고밀도 레이아웃

표면실장형 알루미늄 전해 커패시터는 컴팩트한 레이아웃, 임베디드 보드, 소비자 기기, 그리고 SMT 생산이 이미 표준인 시스템에 더 적합한 경우가 많습니다.

산업 장비 및 범용 장비

방사형 리드 커패시터는 산업용 전자장치, 범용 전원 보드, 그리고 검증된 스루홀 구현이 여전히 널리 사용되는 응용에서 높은 관련성을 유지합니다.

전원 공급 장치 및 컨버터 구간

두 타입 모두 전원 회로와 컨버터 관련 설계에 사용할 수 있지만, 더 나은 선택은 정전용량 자체보다 보드 형식, 기계 설계, 조립 경로, 서비스 환경에 더 크게 좌우되는 경우가 많습니다.

신뢰성과 제품 포지셔닝

어떤 프로젝트에서는 제품 구조가 이미 스루홀 설계를 지원하고 전통적인 산업 조립 방식을 선호하기 때문에 방사형 리드 커패시터가 선택됩니다. 반대로 다른 프로젝트에서는 작은 크기, 자동화, PCB 밀도가 우선이기 때문에 표면실장형 커패시터가 선호됩니다.

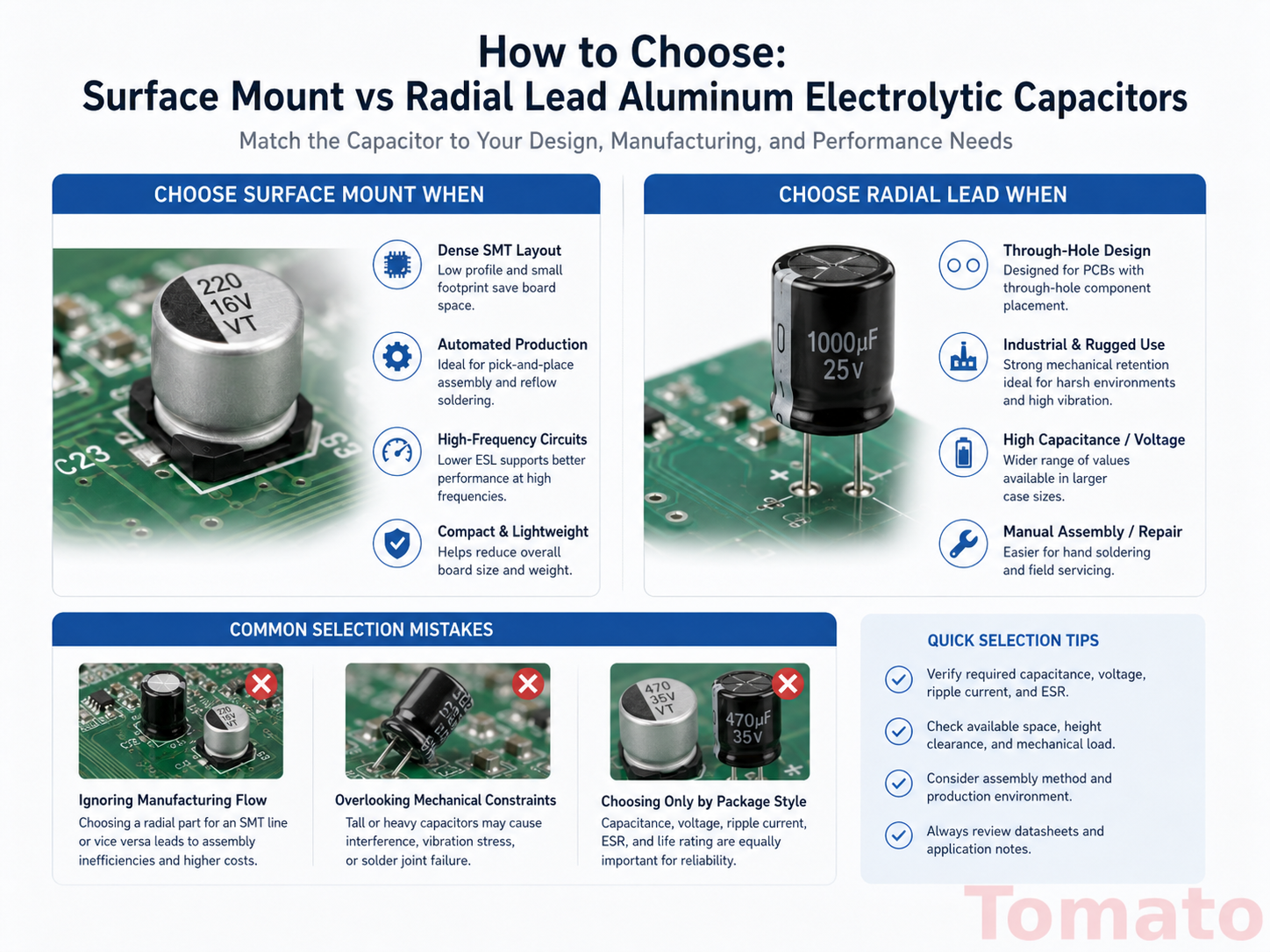

표면실장형 커패시터를 선택해야 하는 경우

표면실장형 알루미늄 전해 커패시터는 제품이 컴팩트하고 PCB가 고밀도로 배치되어 있으며 생산 라인이 SMT 조립에 최적화된 경우 더 적합한 선택이 될 수 있습니다. 또한 보드 면적을 줄이고 현대적인 자동 제조 방식에 맞추고자 할 때도 실용적인 선택입니다.

특히 임베디드 전자기기, 소형 전력 모듈, 통신 보드, 소비자 제품 등 공간 효율과 조립 처리량이 중요한 설계에 적합합니다.

방사형 리드 커패시터를 선택해야 하는 경우

방사형 리드 알루미늄 전해 커패시터는 설계가 이미 스루홀 구조를 사용하고 있거나, 응용이 산업용 또는 범용이거나, 보드 형식상 더 큰 기계 부품을 허용하는 경우 더 적합한 선택이 되는 경우가 많습니다. 또한 오래 확립된 조립 방식, 폭넓은 범용 가용성, 익숙한 전원 보드 구현이 중요한 경우에도 실용적입니다.

산업용 계측기, 전원 보드, 제어 장비, 그리고 많은 전통적인 컨버터 시스템에서 방사형 리드 커패시터는 여전히 강력하고 관련성 높은 선택지입니다.

일반적인 선택 실수

패키지 형태만 보고 선택하기

패키지 형태는 중요하지만 유일한 기준이 되어서는 안 됩니다. 엔지니어는 정전용량, 정격 전압, ESR, 리플 전류, 예상 수명, 온도 범위도 함께 검토해야 합니다.

제조 흐름을 무시하기

어떤 커패시터 선택은 전기적으로는 맞아 보여도 실제 생산 공정과 맞지 않을 수 있습니다. 보드가 SMT 효율을 위해 설계되었다면 방사형 리드 솔루션은 불필요한 조립 복잡성을 만들 수 있습니다. 반대로 설계가 스루홀 구조에 의존한다면 SMD 옵션이 최선이 아닐 수 있습니다.

기계적 제약을 간과하기

보드 높이, 홀 간격, 패드 설계, 설치 조건은 모두 중요합니다. 전기적으로 맞는 커패시터라도 기계적 한계를 초기에 검토하지 않으면 레이아웃이나 실장 문제를 일으킬 수 있습니다.

한 가지 타입이 항상 더 낫다고 가정하기

표면실장형이 자동으로 방사형 리드보다 더 좋은 것도 아니고, 방사형 리드가 자동으로 구식인 것도 아닙니다. 올바른 선택은 실제 제품 구조, 제조 경로, 응용 목표에 따라 달라집니다.

결론

표면실장형과 방사형 리드 알루미늄 전해 커패시터는 각각 분명한 장점을 가지고 있습니다. 표면실장형은 컴팩트한 레이아웃과 자동 SMT 생산에 더 적합한 경우가 많고, 방사형 리드는 스루홀 조립, 산업 장비, 보다 폭넓은 범용 용도에서 여전히 매우 중요한 선택지입니다.

엔지니어와 구매팀에게 가장 좋은 결정은 패키지 형태, 전기적 성능, 조립 흐름, 응용 환경을 실제 프로젝트 요구에 맞추는 데서 나옵니다. Panasonic 커패시터 옵션을 검토하고 있다면 Panasonic 알루미늄 전해 커패시터: 유형, 특징 및 응용 분야를 읽고, Panasonic 하이브리드 알루미늄 전해 커패시터: 장점, 응용 분야 및 선택 팁을 검토하고, TomatoElec 홈페이지를 방문하거나 문의 페이지를 통해 연락해 주세요.
