인덕터는 다양한 전자 회로에서 사용되는 중요한 수동 부품입니다. 겉보기에는 단순해 보일 수 있지만, 인덕터는 전력 변환, 필터링, 신호 처리 및 전자기 제어에서 핵심적인 역할을 합니다. 소비자 전자제품부터 산업 시스템에 이르기까지 인덕터는 회로 성능의 안정성을 유지하고 전체 효율을 향상시키는 데 도움을 줍니다.

전자 애호가, 엔지니어 및 구매 담당자에게 인덕터의 기본을 이해하는 것은 신뢰할 수 있는 전자 제품을 설계하거나 소싱할 때 매우 중요합니다. 잘못된 인덕터를 선택하면 낮은 효율, 과도한 발열, 불안정한 전류, 원치 않는 노이즈 또는 시스템 성능 저하로 이어질 수 있습니다.

이 가이드에서는 인덕터가 무엇인지, 주요 유형은 무엇인지, 일반적인 응용 분야는 어떤 것들이 있는지, 그리고 전자 프로젝트에 적합한 인덕터를 선택하는 데 도움이 되는 실용적인 선택 팁을 설명합니다. 더 많은 전자 부품 및 소싱 솔루션을 보려면 TomatoElec를 방문하세요.

인덕터란 무엇인가요?

인덕터는 전류가 흐를 때 자기장에 에너지를 저장하는 수동 전자 부품입니다. 일반적으로 코일 형태의 와이어로 구성되며, 때로는 공기, 철, 페라이트와 같은 코어 재료에 감겨 있습니다.

인덕터는 갑작스러운 전류 변화를 억제하므로 다음과 같은 응용 분야에서 특히 유용합니다:

• 전원 공급 회로
• DC-DC 컨버터
• EMI 필터링
• RF 튜닝 및 매칭
• 신호 필터링
• 에너지 저장

이러한 기능 덕분에 인덕터는 저주파 및 고주파 전자 시스템 모두에서 널리 사용됩니다.

일반적인 인덕터 종류

서로 다른 인덕터 유형은 서로 다른 회로 요구 사항에 맞게 설계됩니다. 구조와 특성을 이해하면 더 적합한 부품을 선택하는 데 도움이 됩니다.

1. 공심 인덕터

공심 인덕터는 자기 코어 재료를 사용하지 않습니다. 코어 손실과 자기 포화를 피할 수 있어 고주파 응용 분야에 자주 사용됩니다.

2. 철심 인덕터

철심 인덕터는 더 높은 인덕턴스 값을 제공하며 저주파 전력 응용 분야에서 자주 사용됩니다. 더 높은 자기 투자율이 필요한 곳에 적합합니다.

3. 페라이트 코어 인덕터

페라이트 코어 인덕터는 스위칭 전원 공급 장치, EMI 억제 및 고주파 필터링에 널리 사용됩니다. 페라이트 재료는 손실을 줄이고 현대 전자 설계에서 효율을 향상시키는 데 도움을 줍니다.

4. 토로이달 인덕터

토로이달 인덕터는 고리형 코어를 사용하여 자기장을 더 효과적으로 가둘 수 있습니다. 컴팩트한 구조, 낮은 전자기 누설 및 우수한 효율로 잘 알려져 있습니다.

5. 적층형 및 SMD 인덕터

이러한 인덕터는 소형 PCB 설계와 자동 조립에 자주 사용됩니다. 모바일 장치, 통신 제품 및 공간이 제한된 기타 전자기기에서 많이 사용됩니다.

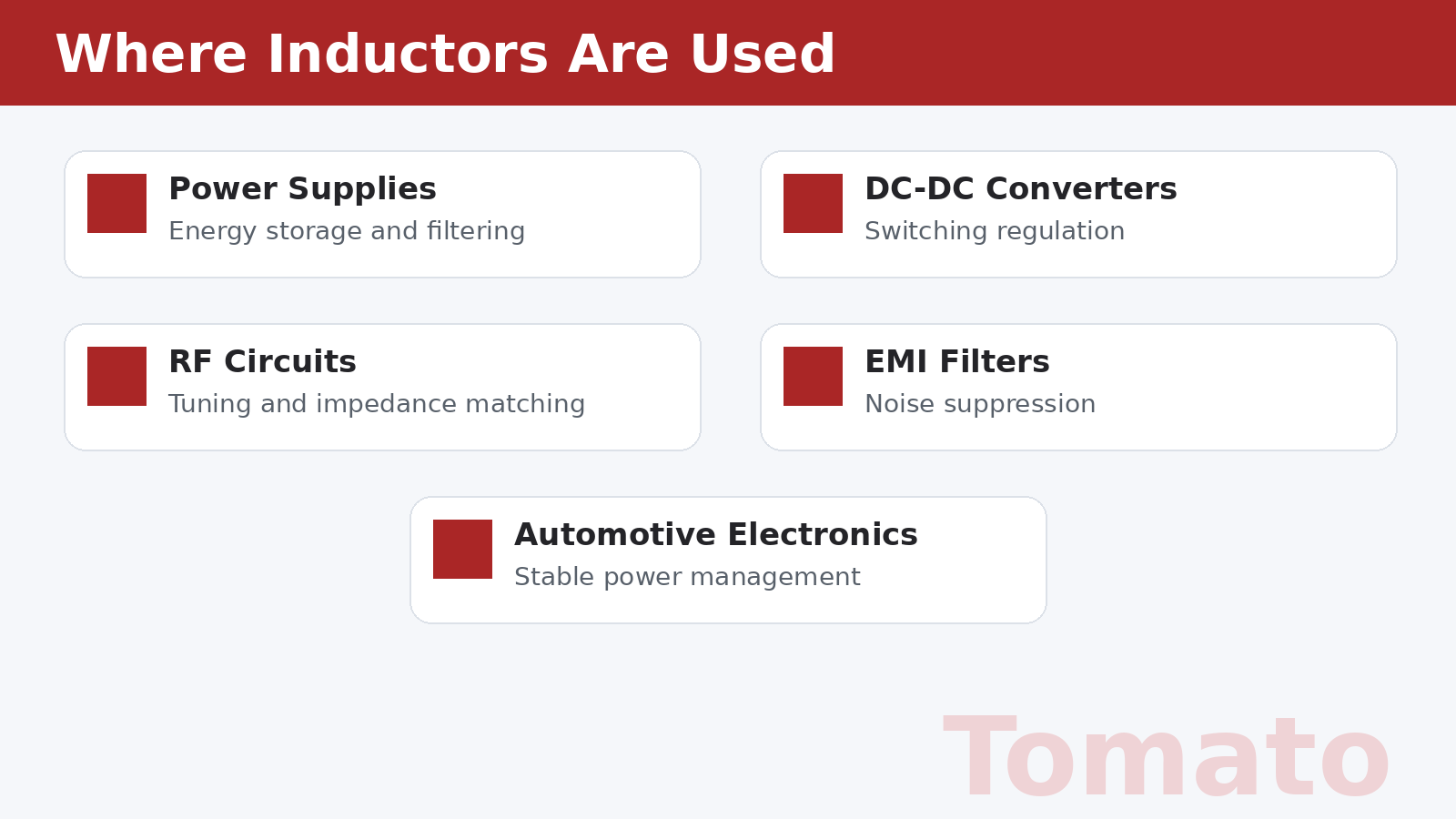

인덕터의 주요 응용 분야

전원 공급 장치

인덕터는 전력 변환 회로, 특히 스위칭 레귤레이터 및 DC-DC 컨버터에서 필수적입니다. 에너지를 효율적으로 저장하고 방출하면서 전류 흐름을 안정화하는 데 도움을 줍니다.

EMI 필터

인덕터는 원치 않는 노이즈를 차단하고 전자기 간섭을 줄이기 위해 필터에 자주 사용됩니다. 이는 산업 전자, 자동차 시스템 및 통신 장비에서 특히 중요합니다.

RF 회로

무선 주파수 응용 분야에서 인덕터는 튜닝 회로, 임피던스 매칭 네트워크 및 주파수 필터링 단계에 사용됩니다.

에너지 저장

일부 인덕터는 특히 스위칭 전원 시스템에서 에너지를 일시적으로 자기 형태로 저장하는 능력 때문에 선택됩니다.

소비자 및 자동차 전자제품

인덕터는 스마트폰, 컴퓨터, 디스플레이, 충전기, 자동차 제어 장치 및 스마트 전자 모듈에 널리 사용됩니다.

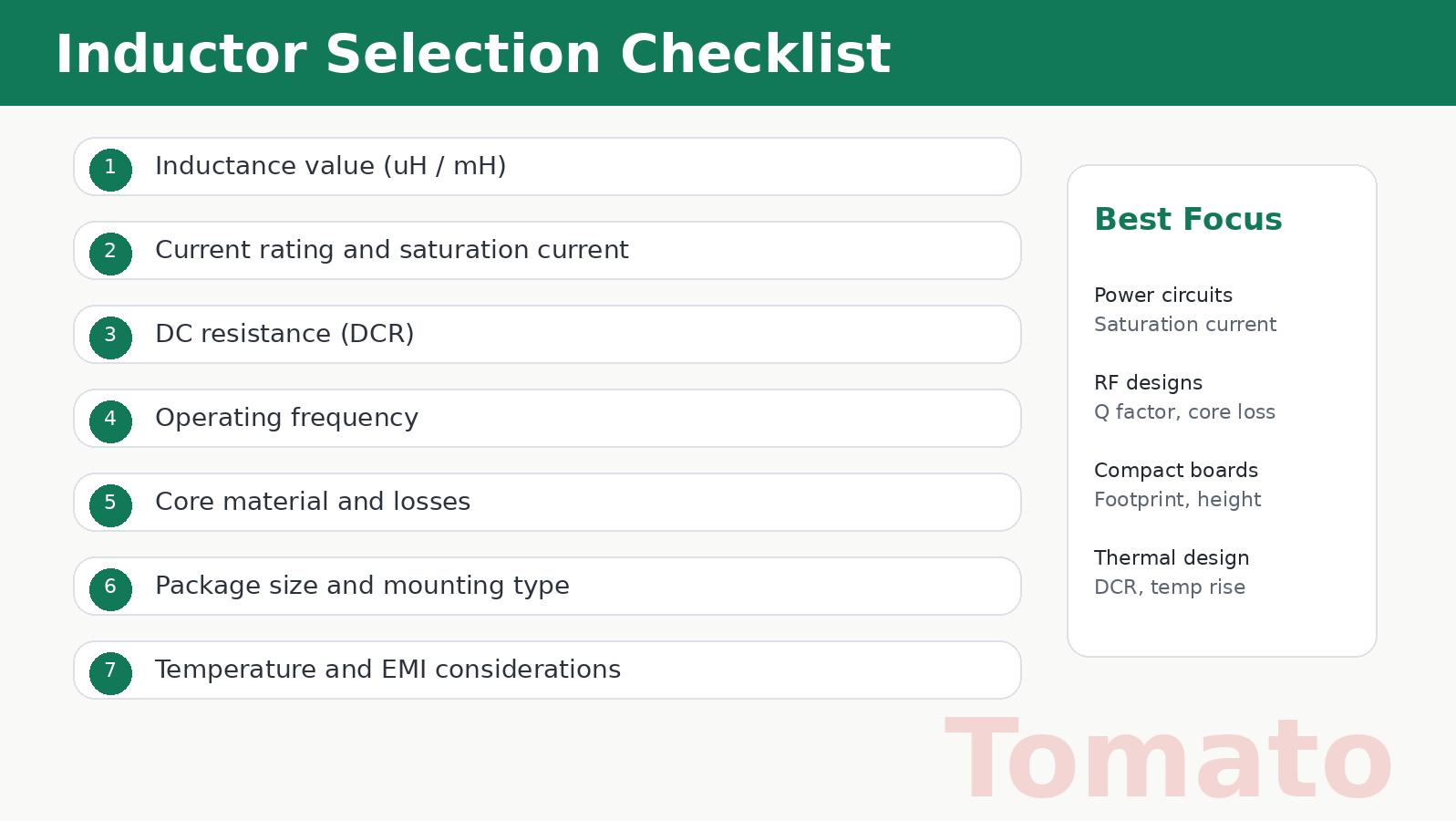

인덕터 선택 시 고려해야 할 주요 요소

1. 인덕턴스 값

일반적으로 마이크로헨리(µH) 또는 밀리헨리(mH)로 측정되는 인덕턴스 값은 가장 먼저 고려해야 할 매개변수 중 하나입니다. 이는 대상 회로의 설계 요구 사항과 일치해야 합니다.

2. 정격 전류

정격 전류는 인덕터가 안전하게 처리할 수 있는 전류량을 결정합니다. 전류와 관련된 두 가지 중요한 값은 동작 전류와 포화 전류입니다. 전류가 포화 한계를 초과하면 인덕턴스가 크게 떨어지고 회로 성능이 저하될 수 있습니다.

3. DC 저항(DCR)

DC 저항은 효율과 발열에 영향을 줍니다. 전력 응용 분야에서는 전력 손실을 줄이는 데 도움이 되므로 일반적으로 더 낮은 DCR이 선호됩니다.

4. 코어 재료

코어 재료는 인덕턴스, 주파수 특성, 손실 및 포화 특성에 영향을 줍니다. 공심, 철심 및 페라이트 코어 인덕터는 응용 분야에 따라 서로 다른 장점을 가집니다.

5. 동작 주파수

일부 인덕터는 고주파용으로 설계되었고, 다른 일부는 저주파 전력 회로에 더 적합합니다. 안정적인 성능을 위해 인덕터를 동작 주파수에 맞추는 것이 중요합니다.

6. 패키지 크기 및 실장 방식

설계자는 PCB 공간, 조립 방식 및 기계적 요구 사항도 고려해야 합니다. SMD 인덕터는 소형 자동화 생산에 적합하며, 스루홀 인덕터는 프로토타이핑이나 높은 기계적 스트레스가 있는 응용 분야에 더 쉬울 수 있습니다. 관련 제품은 인덕터 카테고리에서 확인할 수 있습니다.

7. 온도 및 환경 조건

인덕터 성능은 열, 진동 및 거친 작동 환경에서 변할 수 있습니다. 자동차, 산업 또는 실외 응용 분야에서는 내구성과 온도 성능이 더욱 중요해집니다.

SMD와 스루홀 인덕터

SMD 인덕터

SMD 인덕터는 소형 현대 전자제품에서 널리 사용됩니다. 자동 PCB 조립을 지원하고 보드 크기를 줄이는 데 도움이 됩니다.

• 작은 크기
• 높은 조립 효율
• 대량 생산과의 우수한 호환성
• 휴대용 및 소형 전자기기에 적합

스루홀 인덕터

스루홀 인덕터는 프로토타이핑, 수리 작업, 교육용 전자기기 및 일부 고전력 응용 분야에서 자주 사용됩니다.

• 수작업 납땜이 쉬움
• 강한 기계적 연결
• 테스트 및 개발에 적합
• 전통적인 회로 설계에 자주 사용됨

선택은 제품 설계, 조립 공정 및 물리적 레이아웃 요구 사항에 따라 달라집니다.

피해야 할 일반적인 실수

포화 전류 무시

인덕턴스 값만 보면 적합해 보일 수 있지만, 포화 전류가 너무 낮으면 회로가 불안정해질 수 있습니다.

DCR 간과

전력 회로에서 높은 DCR은 효율을 낮추고 발열을 증가시킬 수 있습니다.

잘못된 코어 유형 선택

부적절한 코어 재료를 사용하면 원치 않는 손실, 낮은 고주파 성능 또는 더 낮은 효율로 이어질 수 있습니다.

패키지 제약 무시

전기적 사양이 맞더라도 패키지가 PCB 설계와 맞지 않으면 부품이 적합하지 않을 수 있습니다.

가격만 중시

장기적으로 안정적인 성능을 위해서는 최저가보다 일관성, 신뢰성 및 공급 품질이 더 중요할 때가 많습니다.

인덕터 구매 전 실용적인 팁

프로젝트용 인덕터를 구매하기 전에 다음 사항을 확인하는 것이 좋습니다:

• 필요한 인덕턴스 값
• 동작 전류 및 포화 여유
• DCR 및 목표 효율
• 주파수 범위
• 코어 재료 적합성
• 패키지 크기 및 실장 방식
• 동작 온도 및 신뢰성 요구 사항
• 공급업체 재고 및 리드타임

엔지니어링 프로젝트, 프로토타이핑, 수리 및 생산 소싱의 경우 신뢰할 수 있는 전자 부품 공급업체와 협력하면 위험을 줄이고 조달 효율을 향상시킬 수 있습니다.

결론

인덕터는 현대 전자기기에서 필수적인 부품이며, 특히 전력 관리, 필터링, RF 설계 및 에너지 저장에서 중요합니다. 단순해 보일 수 있지만, 올바른 인덕터를 선택하려면 인덕턴스, 정격 전류, 코어 재료, 주파수, 패키지 및 환경 성능을 신중하게 평가해야 합니다.

인덕터의 주요 유형과 응용 분야를 이해하면 전자 애호가와 부품 구매자는 더 나은 설계 및 소싱 결정을 내릴 수 있습니다. PCB 조립용 소형 SMD 인덕터가 필요하든, 까다로운 회로용 견고한 전력 인덕터가 필요하든, 올바른 부품 선택은 신뢰성과 성능 향상에 도움이 됩니다.
