저항기는 전자 회로에서 가장 널리 사용되는 부품 중 하나입니다. 간단한 취미용 프로젝트, 소비자 전자제품, 산업용 제어기 또는 고급 임베디드 시스템을 설계하든 적절한 저항기 선택은 성능, 안전성 및 장기적인 신뢰성에 매우 중요합니다.

겉보기에는 저항기가 단순한 부품처럼 보일 수 있지만, 실제로는 단순히 저항값만 고르는 것으로 끝나지 않습니다. 엔지니어와 구매 담당자는 허용 오차, 전력 정격, 온도 안정성, 패키지 크기, 장착 방식 및 실제 적용 환경까지 함께 고려해야 합니다.

이 가이드에서는 전자 프로젝트에 적합한 저항기를 선택하는 방법, 중요하게 살펴봐야 할 사양, 그리고 부품 선정 시 자주 발생하는 실수를 피하는 방법을 설명합니다. 더 많은 전자 부품 정보를 보려면 TomatoElec를 참고하세요.

저항기의 역할

저항기는 전류를 제한하고, 전압을 분배하며, 바이어스 조건을 설정하고, 회로 내 민감한 부품을 보호하는 수동 전자 부품입니다. 실제로 거의 모든 전자 장치에서 저항기가 사용됩니다.

• LED 및 IC 전류 제한
• 아날로그 및 디지털 회로의 전압 분배
• 논리 회로의 풀업 및 풀다운 기능
• 증폭기의 피드백 및 이득 제어
• 신호 조정 및 필터링
• 전류 감지 및 보호 회로

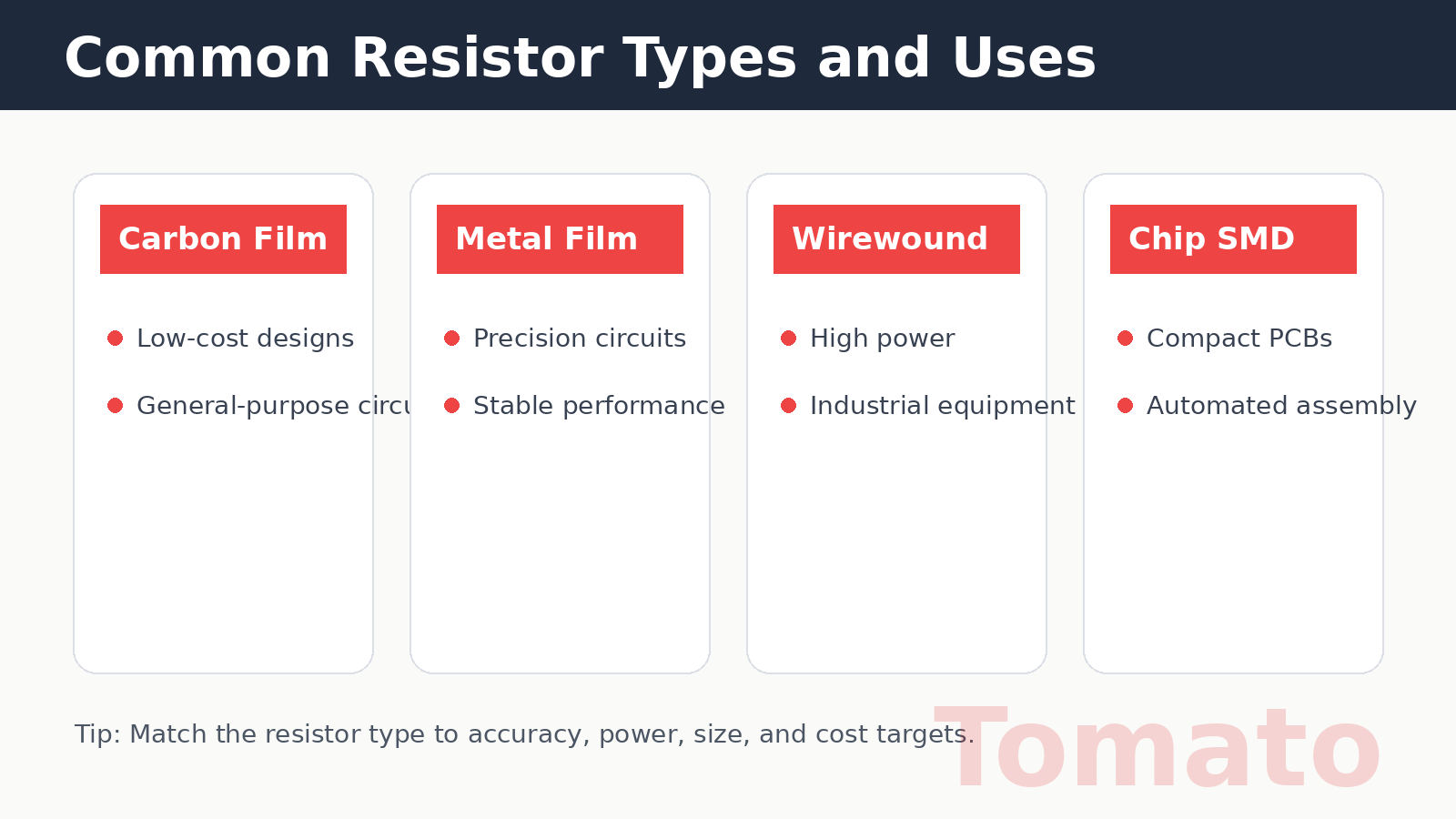

주요 저항기 종류

1. 카본 필름 저항기

가격이 저렴하며 일반적인 용도에 널리 사용됩니다. 높은 정밀도가 필요하지 않은 기본 회로에 적합합니다.

2. 메탈 필름 저항기

카본 필름 저항기보다 더 높은 정확도, 더 낮은 노이즈, 더 우수한 온도 안정성을 제공합니다. 정밀 아날로그 회로, 계측기, 제어 시스템에 자주 사용됩니다.

3. 권선형 저항기

고전력 애플리케이션용으로 설계되었으며 더 큰 전류와 열을 처리할 수 있습니다. 전원 공급 장치, 모터 드라이브, 산업 장비에 적합합니다.

4. SMD 후막 및 박막 저항기

표면 실장 전자제품에 일반적으로 사용되며 PCB 조립에 널리 적용됩니다. 박막 저항기는 고정밀 분야에, 후막 저항기는 일반 용도에서 비용 효율적인 선택이 됩니다.

5. 가변 저항기

포텐셔미터나 트리머처럼 저항값을 조절할 수 있는 부품으로, 보정, 튜닝, 사용자 조작용 제어에 사용됩니다.

저항기 선택 시 핵심 요소

1. 저항값

첫 번째 단계는 올바른 저항값을 선택하는 것입니다. 단위는 Ω, kΩ, MΩ로 표시되며 회로 설계 계산값과 일치해야 합니다.

2. 허용 오차

허용 오차는 실제 저항값이 명목값에서 얼마나 벗어날 수 있는지를 나타냅니다. 일반적으로 ±1%, ±2%, ±5%, ±10% 등이 사용됩니다.

3. 전력 정격

전력 정격은 저항기가 손상 없이 안전하게 소모할 수 있는 전력을 의미합니다. 일반적인 정격은 1/16W, 1/10W, 1/8W, 1/4W, 1/2W, 1W 이상입니다.

4. 온도 계수

ppm/°C로 표시되며 온도 변화에 따라 저항값이 얼마나 변하는지를 나타냅니다. 고안정성 회로에서는 낮은 온도 계수의 저항기가 중요합니다.

5. 패키지 크기와 장착 방식

소형 PCB 설계에서는 부품 크기가 매우 중요합니다. 설계자는 보드 공간, 생산 방식, 기계적 요구사항에 따라 SMD 또는 스루홀을 선택해야 합니다. 관련 제품은 저항기 카테고리에서 확인할 수 있습니다.

6. 동작 환경

회로가 열, 진동, 습기 또는 거친 산업 환경에 노출된다면 저항기의 안정성과 신뢰성이 더욱 중요해집니다.

저항기 사양 읽는 방법

저항기를 소싱할 때는 데이터시트를 꼼꼼히 확인해야 합니다. 일반적으로 다음 항목이 중요합니다.

• 저항값
• 허용 오차
• 정격 전력
• 최대 동작 전압
• 온도 계수
• 패키지 치수
• 장착 방식
• 재질 또는 필름 기술
• 동작 온도 범위

SMD와 스루홀 저항기 비교

SMD 저항기

SMD 저항기는 크기가 작고 가벼우며 대량 자동 PCB 조립에 적합합니다. 소비자 전자제품, 통신 장비, IoT 제품, 소형 제어 보드에 이상적입니다.

스루홀 저항기

수작업 납땜이 쉽고 프로토타입 제작, 교육용 프로젝트, 수리 작업에 자주 사용됩니다.

일반적인 적용 사례

소비자 전자제품, 정밀 측정 회로, 전력 전자, LED 회로, 산업 및 자동차 시스템 등은 각각 서로 다른 저항기 특성을 요구합니다.

저항기 선택 시 피해야 할 실수

• 전력 디레이팅 무시
• 잘못된 허용 오차 선택
• 패키지 제약 간과
• 가격만 중시
• 데이터시트 검토 생략

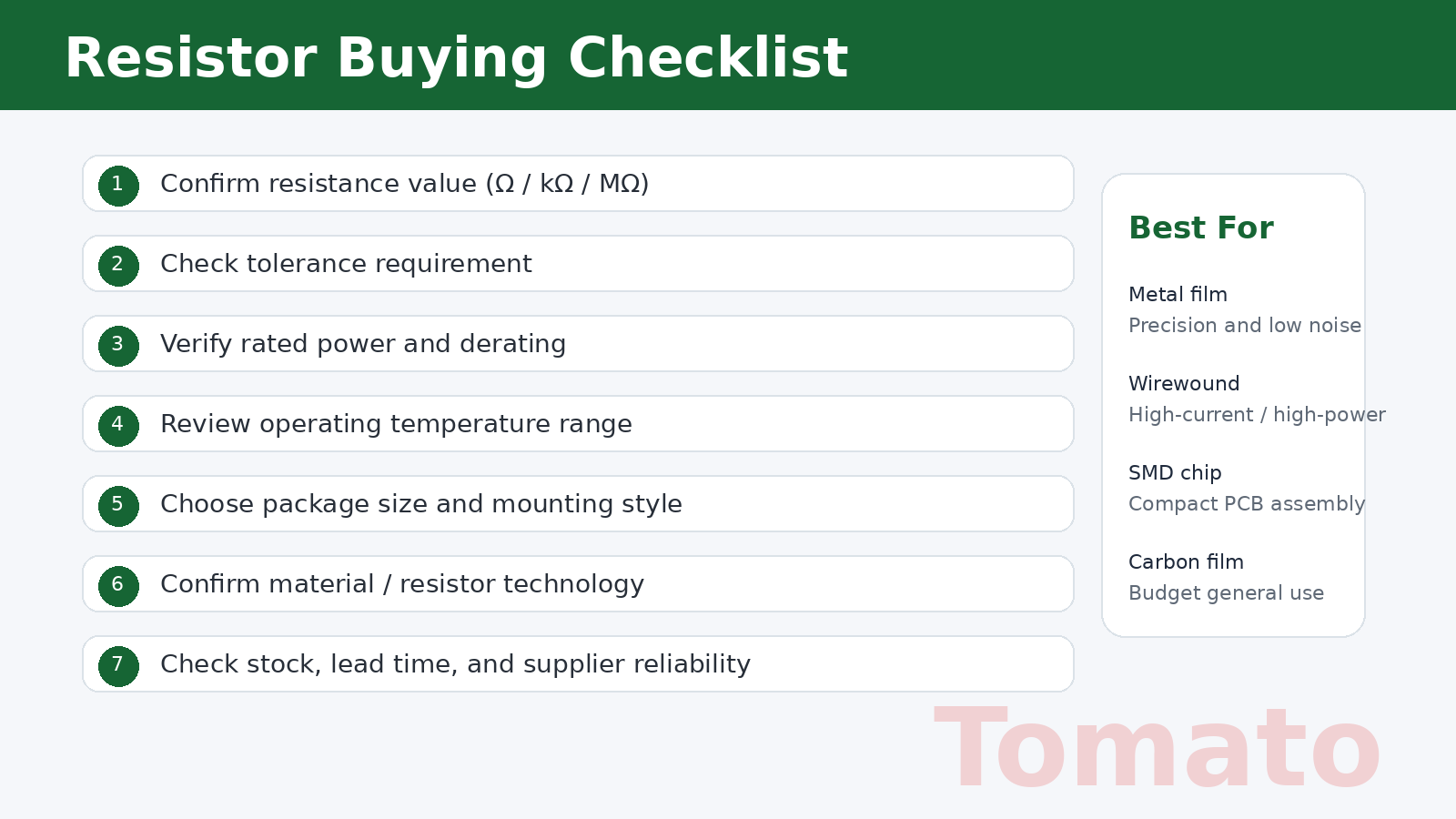

구매 전 최종 체크 포인트

• 저항값이 설계 목표와 일치하는지 확인
• 허용 오차가 정확도 요구에 맞는지 확인
• 전력 정격에 충분한 여유가 있는지 확인
• 패키지 크기가 PCB 레이아웃과 호환되는지 확인
• 장착 방식이 생산 공정과 맞는지 확인
• 온도 특성이 실제 환경에 적합한지 확인
• 재고 및 납기가 프로젝트 일정에 맞는지 확인

결론

적절한 저항기 선택은 성공적인 전자 설계의 핵심입니다. 저항값뿐 아니라 허용 오차, 전력 정격, 온도 안정성, 패키지 크기, 사용 환경까지 함께 고려해야 회로 성능과 장기 신뢰성을 확보할 수 있습니다.

다음 프로젝트에 필요한 전자 부품을 찾고 있다면 TomatoElec에서 더 많은 저항기 제품과 문의 서비스를 확인할 수 있습니다.
