DC-DC 컨버터는 하나의 전압 레벨을 다른 전압 레벨로 효율적으로 변환하기 위해 현대 전자 시스템에서 널리 사용됩니다. 소비자 전자제품, 산업 장비, 자동차 시스템, 통신 장치 및 임베디드 전원 설계에서 필수적입니다. 반도체와 컨트롤러가 종종 더 많은 주목을 받지만, 인덕터는 전체 전력 단계에서 가장 중요한 부품 중 하나입니다.

잘못된 인덕터를 선택하면 효율이 낮아지고, 발열이 증가하며, 리플 전류가 악화되고, 심지어 컨버터의 안정성 문제를 일으킬 수 있습니다. 반대로 올바른 인덕터를 선택하면 성능이 향상되고 손실이 줄어들며 장기적인 신뢰성을 확보할 수 있습니다.

이 가이드에서는 DC-DC 컨버터 설계를 위한 올바른 인덕터를 선택하는 방법, 가장 중요한 기술적 파라미터, 그리고 부품 선택 시 피해야 할 실수를 설명합니다. 더 많은 전자 부품과 소싱 솔루션을 확인하려면 TomatoElec를 방문하세요.

DC-DC 컨버터 설계에서 인덕터가 중요한 이유

DC-DC 컨버터에서 인덕터는 스위칭 사이클 동안 에너지를 저장하고 방출합니다. 이는 전류를 평활화하고 출력 리플을 줄이며 안정적인 전력 변환을 지원합니다. 인덕터는 컨버터 효율, 열 특성, 과도 응답 및 EMI 성능에 직접적인 영향을 미칩니다.

예를 들어, Buck 컨버터에서 인덕터는 부하 전류를 전달하며 리플 특성을 결정합니다. Boost 컨버터에서는 에너지 전달과 전류 스트레스에서 핵심적인 역할을 합니다. 따라서 인덕터 선택은 단순히 인덕턴스 값을 고르는 것만이 아닙니다. 전류 정격, 코어 재료, DC 저항, 스위칭 주파수 및 물리적 크기를 함께 신중하게 검토해야 합니다.

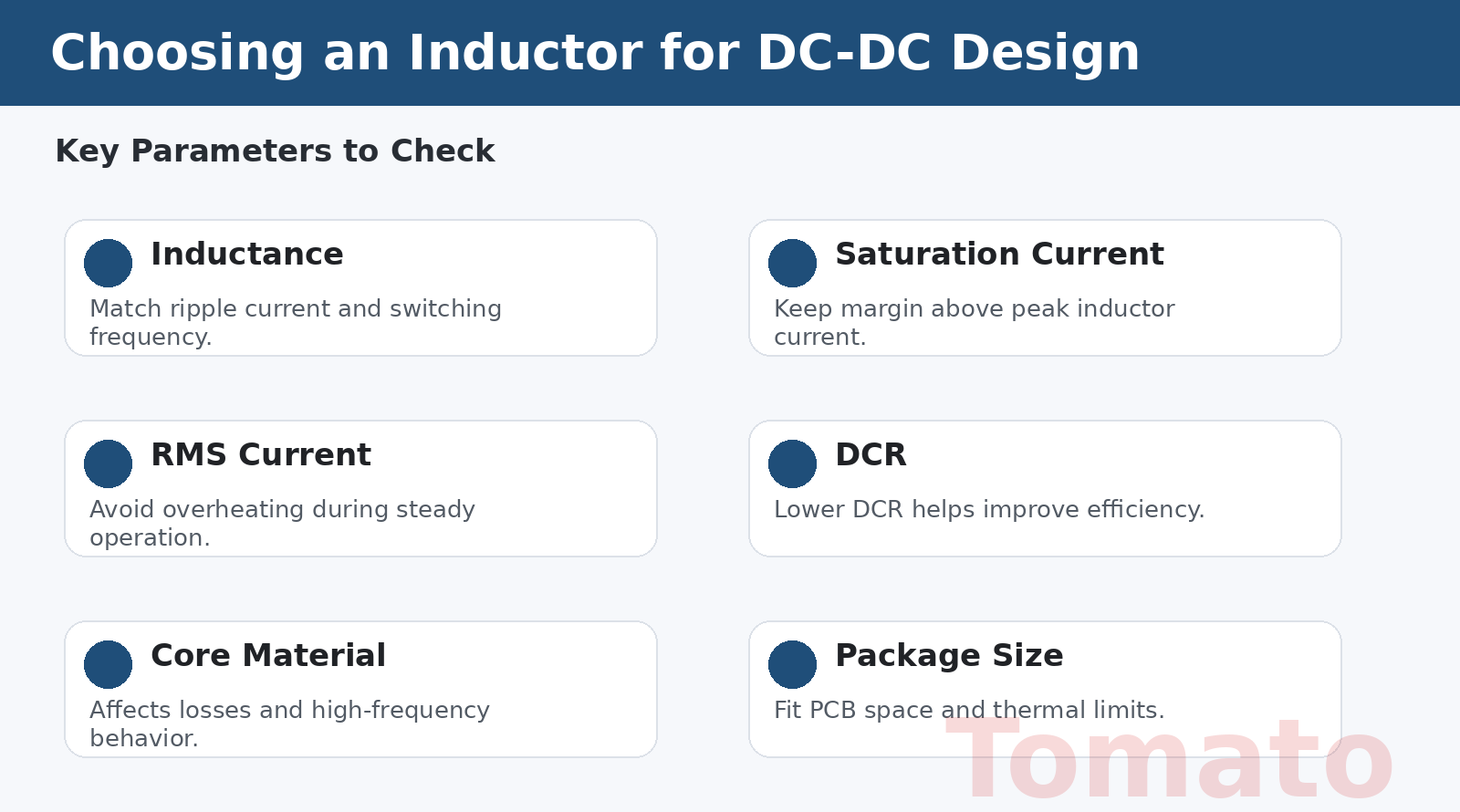

인덕터 선택 시 고려해야 할 주요 파라미터

1. 인덕턴스 값

일반적으로 마이크로헨리(µH)로 표현되는 인덕턴스 값은 전류 리플과 동적 응답을 결정합니다. 더 높은 인덕턴스는 일반적으로 리플 전류를 줄이며, 더 낮은 인덕턴스는 과도 응답을 향상시킬 수 있지만 리플은 증가할 수 있습니다.

설계자는 일반적으로 컨버터 토폴로지, 입력 전압, 출력 전압, 스위칭 주파수 및 목표 리플 전류를 기준으로 인덕턴스를 선택합니다.

2. 포화 전류

포화 전류는 전력 인덕터 선택에서 가장 중요한 파라미터 중 하나입니다. 인덕터 코어가 포화되면 인덕턴스가 급격히 떨어지고 컨버터 성능이 불안정해질 수 있습니다.

선택한 인덕터는 예상되는 피크 인덕터 전류보다 항상 충분한 여유를 가져야 합니다.

3. RMS 전류 정격

RMS 전류 정격은 인덕터가 사양을 초과하여 과열되지 않고 연속적으로 처리할 수 있는 전류량을 나타냅니다. 포화 전류가 적절하더라도 인덕터는 연속 동작 전류를 안전하게 처리할 수 있어야 합니다.

4. DC 저항(DCR)

DCR은 도통 손실과 온도 상승에 직접적인 영향을 줍니다. 더 낮은 DCR은 효율을 향상시키고 자체 발열을 줄여주며, 이는 특히 고전류 전원 공급 장치에서 중요합니다.

5. 코어 재료

코어 재료는 주파수 특성, 코어 손실, 포화 특성 및 EMI 성능에 영향을 줍니다. 페라이트 코어는 스위칭 전원 공급 장치에서 일반적으로 사용되며, 다른 재료는 설계 주파수와 전류 요구 사항에 따라 선택될 수 있습니다.

6. 스위칭 주파수

DC-DC 컨버터의 동작 주파수는 인덕터 선택에 영향을 줍니다. 더 높은 스위칭 주파수는 더 작은 인덕터를 가능하게 할 수 있지만, 코어 손실과 스위칭 손실도 증가시킬 수 있습니다. 인덕터는 의도된 주파수 범위에 적합해야 합니다.

7. 패키지 크기와 높이

실제 PCB 설계에서는 기계적 크기가 중요합니다. 인덕터는 보드 레이아웃에 맞아야 하고 높이 제한을 충족해야 하며 필요한 열 성능을 지원해야 합니다. 소형 전력 모듈과 휴대용 전자기기에서는 특히 중요합니다.

8. 차폐형과 비차폐형 설계

차폐형 인덕터는 전자기 간섭을 줄이는 데 도움이 되며, 소형 또는 노이즈에 민감한 시스템에서 자주 선호됩니다. 비차폐형 인덕터는 응용 분야에 따라 비용이나 구조 측면에서 다른 장점을 제공할 수 있습니다.

Buck 및 Boost 컨버터용 인덕터 선택

Buck 컨버터

Buck 컨버터 설계에서 인덕터는 부하에 전달되는 전류를 평활화하는 데 사용됩니다. 설계자는 일반적으로 출력 전류의 일정 비율로 설정되는 목표 리플 전류를 기준으로 인덕턴스를 선택합니다.

너무 작은 인덕터는 과도한 리플과 더 높은 피크 전류를 초래할 수 있으며, 지나치게 큰 인덕터는 과도 응답을 느리게 하고 부품 크기를 증가시킬 수 있습니다.

Boost 컨버터

Boost 컨버터에서 인덕터는 스위치가 켜진 동안 에너지를 저장하고 꺼진 동안 출력으로 방출합니다. 이 과정은 일반적으로 인덕터 전류에 더 높은 스트레스를 가하므로 포화 전류와 열 성능이 특히 중요합니다.

실제 설계 균형

Buck 및 Boost 컨버터 설계 모두에서 최적의 선택은 일반적으로 인덕턴스, 효율, 리플 전류, 과도 응답, 열 특성 및 패키지 제약 사이의 균형입니다.

SMD와 스루홀 전력 인덕터

SMD 전력 인덕터

SMD 인덕터는 자동화된 PCB 조립과 소형 레이아웃을 지원하기 때문에 현대 DC-DC 컨버터 설계에서 일반적으로 사용됩니다.

• 작은 실장 면적
• 대량 생산과의 우수한 호환성
• 소형 전력 모듈에 적합
• 고밀도 PCB 레이아웃에 쉽게 통합 가능

스루홀 전력 인덕터

스루홀 인덕터는 일부 프로토타입, 수리 응용 분야 및 고전력 또는 높은 기계적 요구가 있는 시스템에서 여전히 사용됩니다.

• 강한 기계적 지지
• 경우에 따라 수작업 취급이 더 쉬움
• 프로토타이핑과 테스트에 유용

최종 선택은 컨버터 전력 수준, 보드 레이아웃, 생산 공정 및 기계적 요구 사항에 따라 달라집니다.

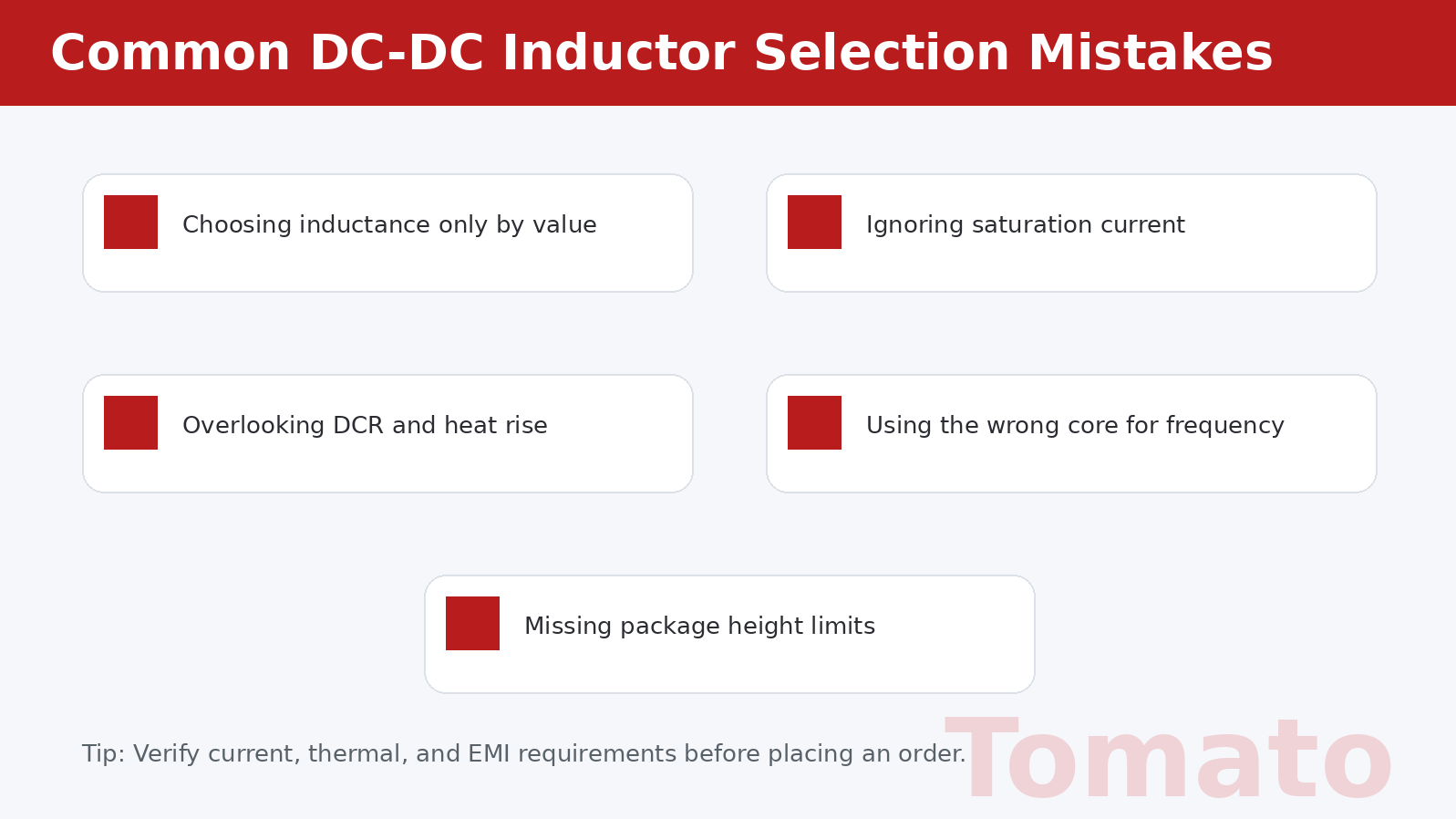

피해야 할 일반적인 실수

인덕턴스 값만으로 선택하기

일부 사용자는 인덕턴스 값에만 집중하고 전류 처리 능력, DCR 또는 열 성능을 무시합니다. 이는 실제 사용 환경에서 좋지 않은 결과로 이어질 수 있습니다.

포화 여유 무시

피크 전류 한계에 너무 가까운 인덕터를 선택하면 포화와 불안정한 동작의 위험이 증가합니다.

DCR 간과

높은 DCR은 특히 고전류 설계에서 효율을 크게 낮추고 발열을 증가시킬 수 있습니다.

잘못된 코어 재료 사용

코어 재료는 스위칭 주파수와 손실 요구 사항에 맞아야 합니다. 그렇지 않으면 효율과 온도 상승이 문제가 될 수 있습니다.

기계적 제약 무시

인덕터가 전기적으로는 적합하더라도 PCB 높이나 레이아웃과 물리적으로 맞지 않을 수 있습니다.

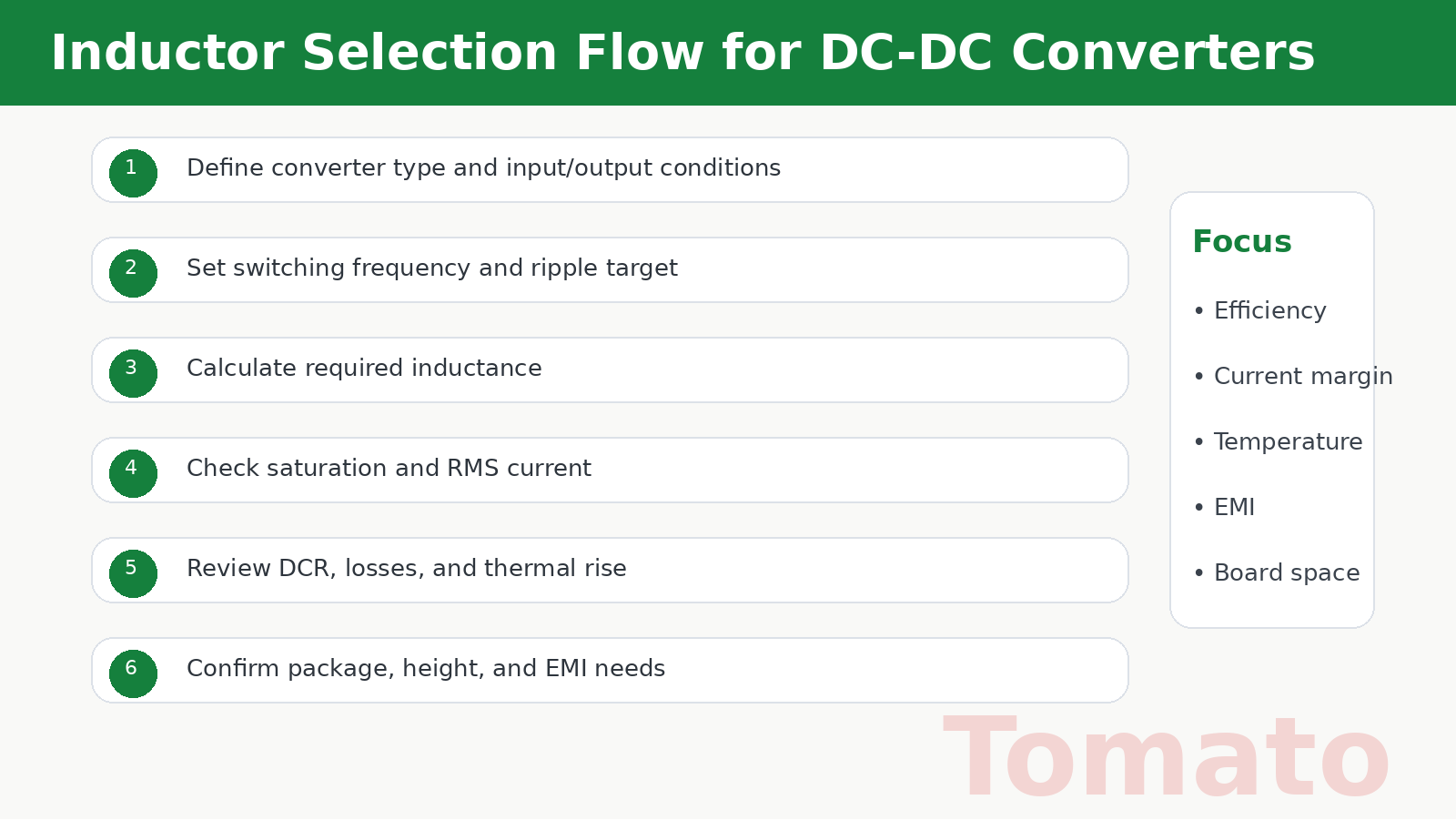

구매 전 실용적인 팁

DC-DC 컨버터 설계를 위한 인덕터를 구매하기 전에 다음 사항을 확인하세요:

• 필요한 인덕턴스 값
• 피크 전류와 포화 여유
• RMS 전류 요구 사항
• DCR 목표값
• 스위칭 주파수 호환성
• 코어 재료와 손실 특성
• 패키지 크기와 보드 높이
• 열 성능과 EMI 고려 사항
• 공급업체 재고와 리드타임

신뢰할 수 있는 전자 부품 공급업체와 협력하면 특히 엔지니어링 개발, 샘플 제작 및 생산 조달에서 소싱 리스크를 줄이고 설계 효율을 향상시킬 수 있습니다.

결론

올바른 인덕터를 선택하는 것은 성공적인 DC-DC 컨버터 설계의 핵심입니다. 인덕터는 리플 전류, 효율, 발열, EMI 특성 및 장기적인 신뢰성에 영향을 줍니다. 인덕턴스 값만으로 선택하는 대신, 엔지니어와 구매 담당자는 전류 정격, 포화 여유, DCR, 코어 재료, 스위칭 주파수 및 패키지 제약을 함께 평가해야 합니다.

이러한 요소를 이해하면 설계자는 컨버터 성능을 개선하고 더 신뢰할 수 있는 소싱 결정을 내릴 수 있습니다. 소형 Buck 컨버터를 설계하든 고전류 Boost 전력 단을 설계하든, 올바른 인덕터는 안정성과 효율에서 분명한 차이를 만들어냅니다.
