적절한 MLCC 케이스 사이즈를 선택하는 것은 PCB 레이아웃, 조립 수율, 정전용량 확보, 전압 마진, 장기 신뢰성에 중요합니다. 0201, 0402, 0603, 0805와 같은 일반적인 적층 세라믹 커패시터는 기본 기능은 비슷해 보일 수 있지만, 실제 생산, 조립, 소싱 과정에서는 큰 차이를 보일 수 있습니다.

0201 및 0402와 같은 작은 MLCC 사이즈는 소형 전자제품에서 PCB 공간을 절약하는 데 유리합니다. 반면 0603 및 0805 커패시터는 조립, 검사, 안정적인 수량 확보가 상대적으로 쉬운 경우가 많습니다. 엔지니어와 구매 담당자는 패키지 사이즈를 단순히 풋프린트만 보고 선택해서는 안 됩니다. 더 적합한 선택은 전기적 요구사항, 제조 역량, 적용 환경, 재고 가능성에 따라 달라집니다.

이 MLCC 케이스 사이즈 가이드는 일반적인 세라믹 커패시터 사이즈를 비교하고, 각 사이즈가 PCB 설계와 조립에 미치는 영향을 설명하며, 부품 소싱을 위한 실무적인 선택 팁을 제공합니다. 관련 세라믹 커패시터를 확인하거나 TomatoElec에 RFQ를 제출하여 MLCC 소싱 지원을 받을 수 있습니다.

MLCC 케이스 사이즈란 무엇인가?

MLCC 케이스 사이즈는 커패시터 패키지의 물리적 치수를 의미합니다. 이러한 치수는 일반적으로 0201, 0402, 0603, 0805와 같은 인치 코드로 표시됩니다. 대부분의 경우 더 큰 케이스 사이즈는 취급이 쉽고 기계적 강도가 높으며, 때로는 더 높은 정전용량 또는 전압 범위를 제공할 수 있습니다. 반대로 작은 케이스 사이즈는 PCB 공간 절약에 유리합니다.

예를 들면 다음과 같습니다:

• 0201은 매우 소형화된 고밀도 설계에 사용됩니다
• 0402는 휴대용 전자제품과 소비자 기기에 널리 사용됩니다
• 0603은 크기와 취급성 사이의 균형을 제공합니다
• 0805는 수동 배치가 비교적 쉽고 공간 제약이 적은 설계에 자주 사용됩니다

이러한 사이즈 차이를 이해하는 것은 중요합니다. 케이스 사이즈는 단순히 풋프린트뿐 아니라 조립 난이도, 납땜 신뢰성, 크랙 위험, 특정 회로에서의 전기적 성능에도 영향을 줄 수 있습니다.

일반적인 MLCC 케이스 사이즈와 특징

0201 MLCC

0201 MLCC는 매우 작으며 스마트폰, 웨어러블 기기, 고밀도 통신 모듈과 같은 소형 제품에 주로 사용됩니다. PCB 공간 절약에는 매우 효과적이지만, 더 정밀한 조립 장비와 엄격한 제조 공정 관리가 필요합니다.

0402 MLCC

0402는 현대 소비자 전자제품에서 가장 흔히 사용되는 사이즈 중 하나입니다. 소형 레이아웃과 제조 용이성 사이의 균형이 좋아 휴대용 제품과 중고밀도 PCB에 많이 사용됩니다.

0603 MLCC

0603 MLCC는 일반 전자제품에서 널리 사용됩니다. 0201 또는 0402보다 취급이 쉽고, 소형화, 기계적 신뢰성, 조립 편의성 사이의 실용적인 균형이 필요한 경우 자주 선택됩니다.

0805 MLCC

0805 MLCC는 크기가 더 커서 검사, 배치, 납땜이 비교적 쉽습니다. 산업용 보드, 전원 관련 회로, PCB 공간 제약이 비교적 적은 애플리케이션에서 자주 사용됩니다.

1206 및 그 이상의 사이즈

1206과 같은 더 큰 MLCC 사이즈는 더 높은 전압, 더 큰 정전용량, 더 나은 취급성이 필요한 경우 선호될 수 있습니다. 전원, 산업, 공간 제약이 적은 애플리케이션에서는 큰 케이스 사이즈도 여전히 실용적이고 신뢰성 있는 선택입니다.

케이스 사이즈가 PCB 설계와 조립에 미치는 영향

PCB 공간

작은 MLCC는 보드 면적을 줄이고 부품 밀도를 높이는 데 도움이 됩니다. 이는 모바일 기기, 소형 통신 모듈, 미니어처 전자제품에서 특히 중요합니다.

조립 역량

매우 작은 MLCC는 더 정밀한 픽앤플레이스 장비, 엄격한 솔더 페이스트 제어, 안정적인 공정 역량을 필요로 합니다. 조립 자원이 제한적이라면 약간 더 큰 사이즈를 선택하는 것이 수율을 높이고 생산 리스크를 줄이는 데 도움이 될 수 있습니다.

기계적 신뢰성

케이스 사이즈는 보드 휨과 기계적 스트레스에 대한 민감도에 영향을 줄 수 있습니다. 일부 애플리케이션에서는 더 크거나 더 적합한 사이즈를 선택하면 크랙 위험을 줄이고 장기 신뢰성을 높일 수 있습니다.

전기적 요구사항

정전용량 범위, 정격 전압, 디레이팅 특성은 MLCC 사이즈와 유전체 구조에 따라 달라질 수 있습니다. 모든 케이스 사이즈가 동일한 전기적 성능을 제공한다고 가정해서는 안 됩니다.

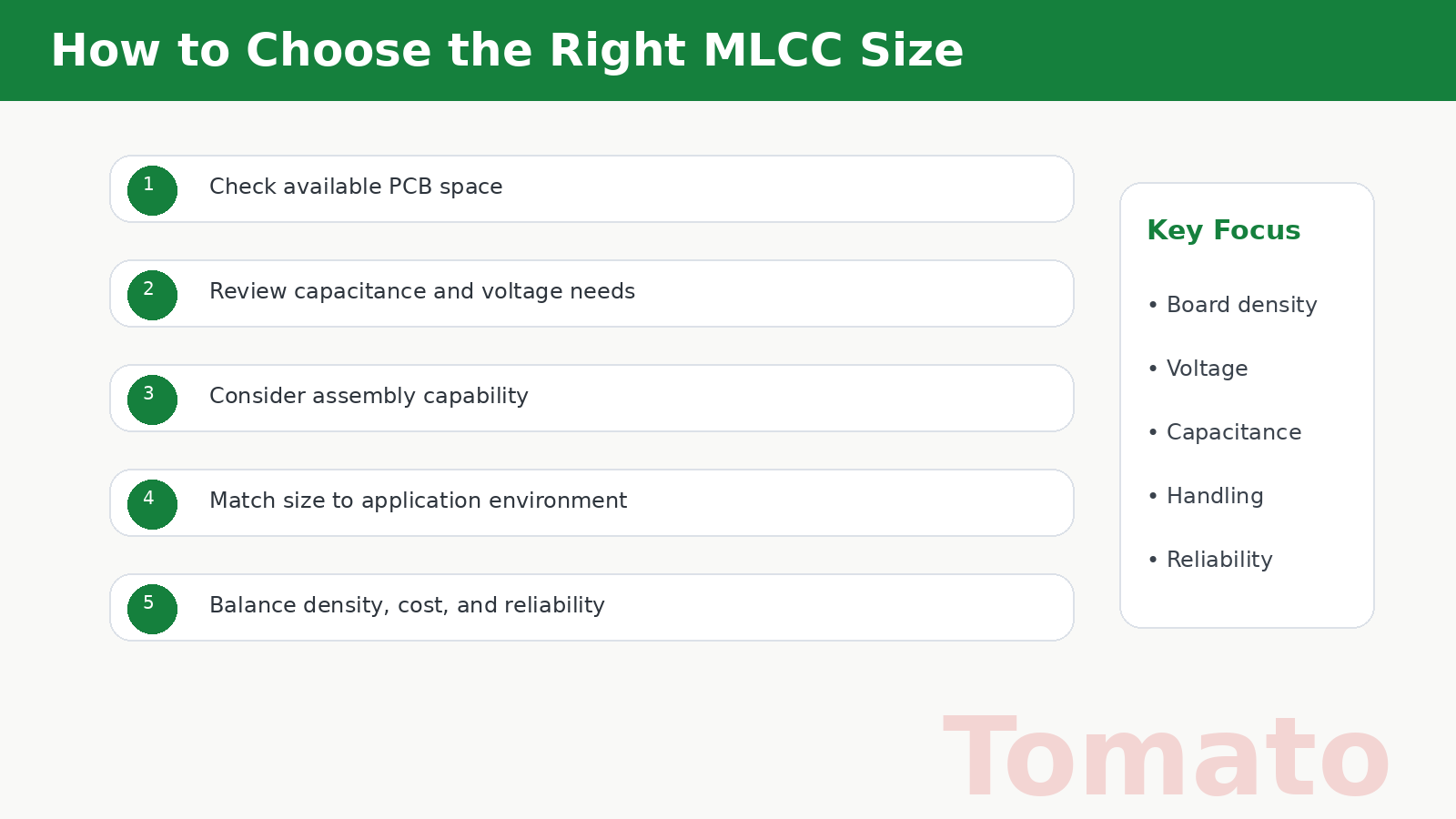

적절한 MLCC 사이즈를 선택하는 방법

1. PCB 레이아웃 공간 확인

사용 가능한 PCB 면적은 가장 먼저 고려해야 할 요소입니다. 설계가 매우 컴팩트하다면 0201 또는 0402와 같은 작은 사이즈가 필요할 수 있습니다. 공간 여유가 있다면 0603 또는 0805가 제조와 취급 측면에서 더 유리할 수 있습니다.

2. 정전용량과 전압 요구사항 검토

필요한 정전용량과 정격 전압은 항상 패키지 사이즈와 함께 검토해야 합니다. 경우에 따라 매우 작은 MLCC는 해당 애플리케이션에 필요한 전기적 마진을 제공하지 못할 수 있습니다.

3. 조립 공정 고려

제조 역량은 매우 중요합니다. 생산 라인이나 공급업체가 0201보다 0603에서 더 높은 수율을 확보할 수 있다면, 약간 더 큰 사이즈가 실제로는 더 좋은 선택일 수 있습니다.

4. 적용 환경 고려

진동, 열 사이클, 기계적 스트레스에 노출되는 제품은 케이스 사이즈를 더 신중하게 선택해야 합니다. 공간 절약만큼 신뢰성도 중요합니다.

5. 밀도, 비용, 신뢰성의 균형

가장 작은 MLCC가 항상 최선의 선택은 아닙니다. 엔지니어는 PCB 밀도, 조립 복잡도, 검사 난이도, 장기 현장 신뢰성을 함께 고려한 후 최종 사이즈를 결정해야 합니다.

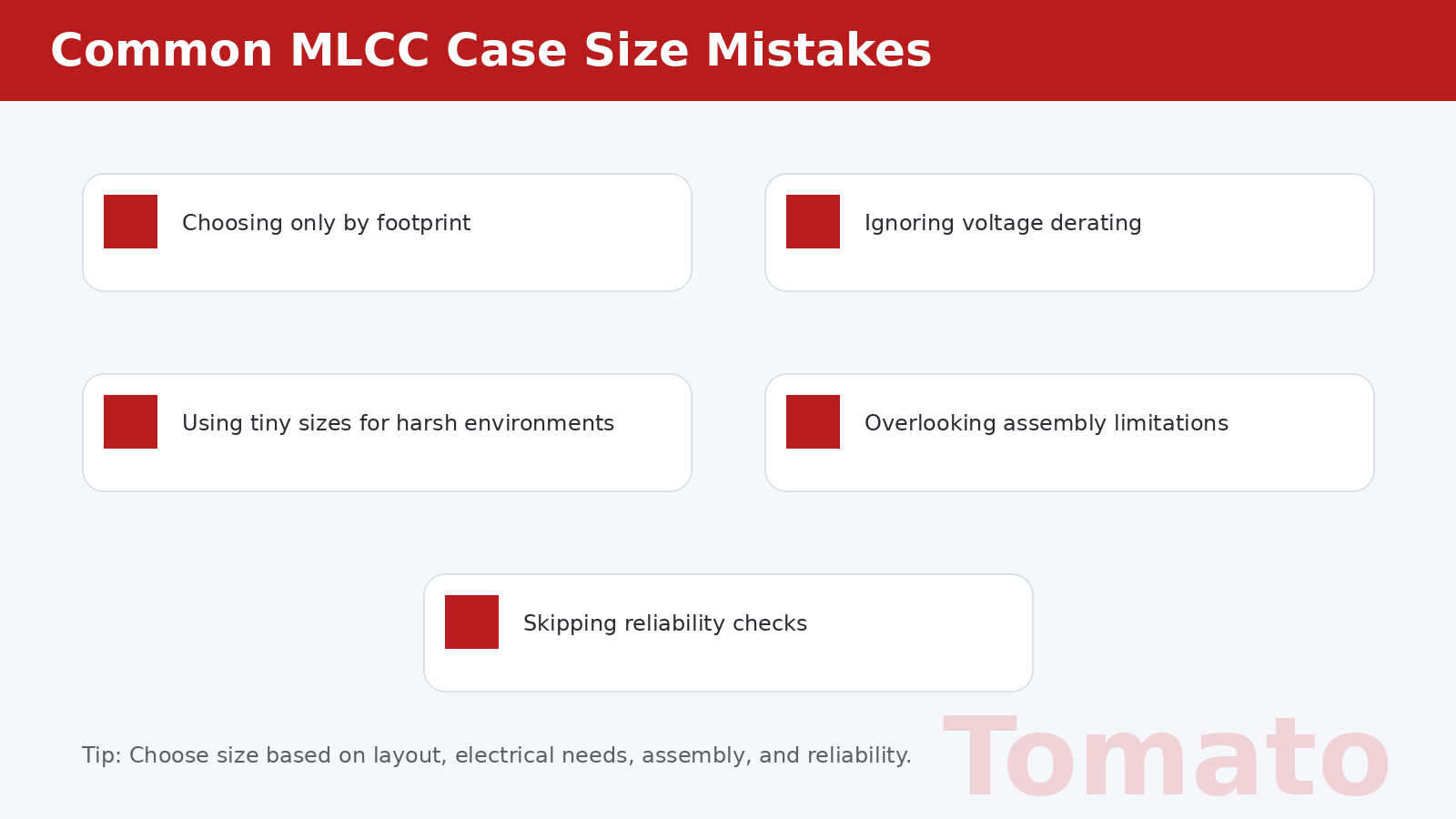

피해야 할 일반적인 실수

풋프린트만 보고 선택하는 경우

일부 사용자는 PCB 공간만 기준으로 MLCC 사이즈를 선택하고 전압, 정전용량, 조립, 신뢰성 요구를 충분히 고려하지 않습니다. 이는 이후 성능 문제나 제조 문제로 이어질 수 있습니다.

전압 디레이팅을 무시하는 경우

MLCC 성능은 DC 바이어스와 전압 조건에 따라 달라질 수 있습니다. 선택한 사이즈는 물리적 치수뿐 아니라 전기적 특성과 함께 검토해야 합니다.

가혹한 환경에서 너무 작은 사이즈를 사용하는 경우

강한 진동, 열 스트레스, 까다로운 현장 조건이 있는 애플리케이션에서는 매우 작은 케이스 사이즈가 항상 최적의 선택은 아닐 수 있습니다.

생산 역량을 고려하지 않는 경우

조립 라인이 초소형 케이스 사이즈에 최적화되어 있지 않다면 생산 결함과 수율 문제가 증가할 수 있습니다.

신뢰성 검토를 생략하는 경우

케이스 사이즈 선택은 특히 산업용, 자동차, 미션 크리티컬 설계에서 장기 신뢰성을 반드시 고려해야 합니다.

실무 구매 팁

MLCC를 구매하기 전에 다음 항목을 확인하는 것이 좋습니다:

• 필요한 정전용량과 정격 전압
• 선호하는 케이스 사이즈 범위
• PCB 공간 제한
• 조립 역량과 목표 수율
• 적용 환경과 신뢰성 요구
• 공급업체 재고와 리드타임
• 승인 브랜드 또는 대체 부품 간의 일관성

신뢰할 수 있는 세라믹 커패시터 공급업체와 협력하면 여러 MLCC 케이스 사이즈, 정전용량, 전압 사양을 비교해야 할 때 소싱 리스크를 줄이고 부품 선택 효율을 높일 수 있습니다.

결론

MLCC 케이스 사이즈는 커패시터 선택에서 중요한 요소입니다. 0201, 0402, 0603, 0805와 같은 사이즈는 PCB 밀도, 전기적 요구사항, 조립 역량, 신뢰성 요구에 따라 각각 다른 장점을 가집니다. 가장 작은 사이즈를 기본으로 선택하기보다는 전체 애플리케이션 조건을 함께 평가해야 합니다.

MLCC 케이스 사이즈의 차이를 이해하면 엔지니어와 소싱 팀은 회로 설계와 부품 조달 모두에서 더 나은 결정을 내릴 수 있습니다. 0201, 0402, 0603, 0805 또는 더 큰 세라믹 커패시터가 필요하다면 TomatoElec는 정품 부품 소싱, 재고 확인, BOM 매칭, MLCC 및 기타 수동 부품 RFQ 서비스를 지원할 수 있습니다.
