다이오드는 전자 회로에서 가장 기본적인 부품 중 하나입니다. 정류, 전류 방향 제어, 전압 클램핑, 보호 및 스위칭에 널리 사용됩니다. 많은 다이오드 유형이 처음에는 비슷해 보일 수 있지만, 실제 전기적 동작은 구조와 재료에 따라 크게 달라질 수 있습니다.

가장 일반적인 두 가지 범주는 쇼트키 다이오드와 일반 다이오드입니다. 엔지니어, 구매 담당자 및 유지보수 팀은 전원 공급 장치, 보호 회로 및 일반 전자 응용 분야를 설계하거나 소싱할 때 이 둘 중 하나를 선택해야 하는 경우가 많습니다.

이 가이드에서는 쇼트키 다이오드와 일반 다이오드의 주요 차이점을 설명하고, 전기적 특성을 비교하며, 각 유형이 가장 적합한 응용 분야를 소개합니다. 더 많은 전자 부품과 소싱 솔루션을 확인하려면 TomatoElec를 방문하세요.

쇼트키 다이오드란 무엇인가요?

쇼트키 다이오드는 낮은 순방향 전압 강하와 빠른 스위칭 속도로 잘 알려진 반도체 다이오드입니다. 표준 PN 접합 다이오드와 달리 쇼트키 다이오드는 금속-반도체 접합을 사용합니다. 이러한 구조는 도통 손실을 줄이고 고주파 회로에서 더 빠른 응답을 지원합니다.

쇼트키 다이오드는 스위칭 전원 공급 장치, DC-DC 컨버터, 역극성 보호 및 효율과 속도가 중요한 기타 응용 분야에 널리 사용됩니다.

일반 다이오드란 무엇인가요?

일반 다이오드는 일반적으로 일반 정류 또는 신호 제어에 사용되는 표준 PN 접합 다이오드를 의미합니다. 이러한 다이오드는 널리 사용 가능하며 많은 전통적인 전자 회로에서 사용됩니다.

쇼트키 다이오드와 비교하면 일반 다이오드는 일반적으로 더 높은 순방향 전압 강하와 더 느린 스위칭 동작을 가지지만, 많은 경우 더 낮은 역누설 전류를 제공하며 표준 정류 작업에 적합합니다.

쇼트키 다이오드와 일반 다이오드의 주요 차이점

1. 순방향 전압 강하

가장 중요한 차이점 중 하나는 순방향 전압 강하입니다. 쇼트키 다이오드는 일반 다이오드보다 더 낮은 순방향 전압 강하를 가지는 경우가 많습니다. 이는 특히 저전압 전력 회로에서 도통 손실을 줄이고 효율을 향상시키는 데 도움이 됩니다.

일반 다이오드는 일반적으로 더 높은 순방향 전압 강하를 보이며, 이는 일부 응용 분야에서 더 많은 열 발생으로 이어질 수 있습니다.

2. 스위칭 속도

쇼트키 다이오드는 빠른 스위칭 성능으로 잘 알려져 있습니다. 이는 스위칭 레귤레이터 및 SMPS 설계와 같은 고주파 응용 분야에 적합하게 만듭니다.

일반 다이오드는 종종 더 느리며, 빠른 복구 또는 높은 스위칭 속도가 필요한 회로에서는 최선의 선택이 아닐 수 있습니다.

3. 역누설 전류

쇼트키 다이오드는 일반적으로 일반 다이오드보다 더 높은 역누설 전류를 가집니다. 이 특성은 특히 온도에 민감하거나 저누설 설계에서 신중하게 고려되어야 합니다.

4. 열 및 효율 성능

더 낮은 순방향 전압 강하 덕분에 쇼트키 다이오드는 많은 전력 회로에서 효율을 개선하고 전력 손실을 줄일 수 있습니다. 그러나 누설 전류와 온도 영향은 전체 열 설계의 일부로 여전히 검토되어야 합니다.

5. 비용과 응용 적합성

일반 다이오드는 흔하고 많은 기본 정류 기능에 적합하기 때문에 표준 회로에서 널리 사용됩니다. 쇼트키 다이오드는 낮은 전압 강하와 빠른 응답이 필요한 경우 일반적으로 선택됩니다.

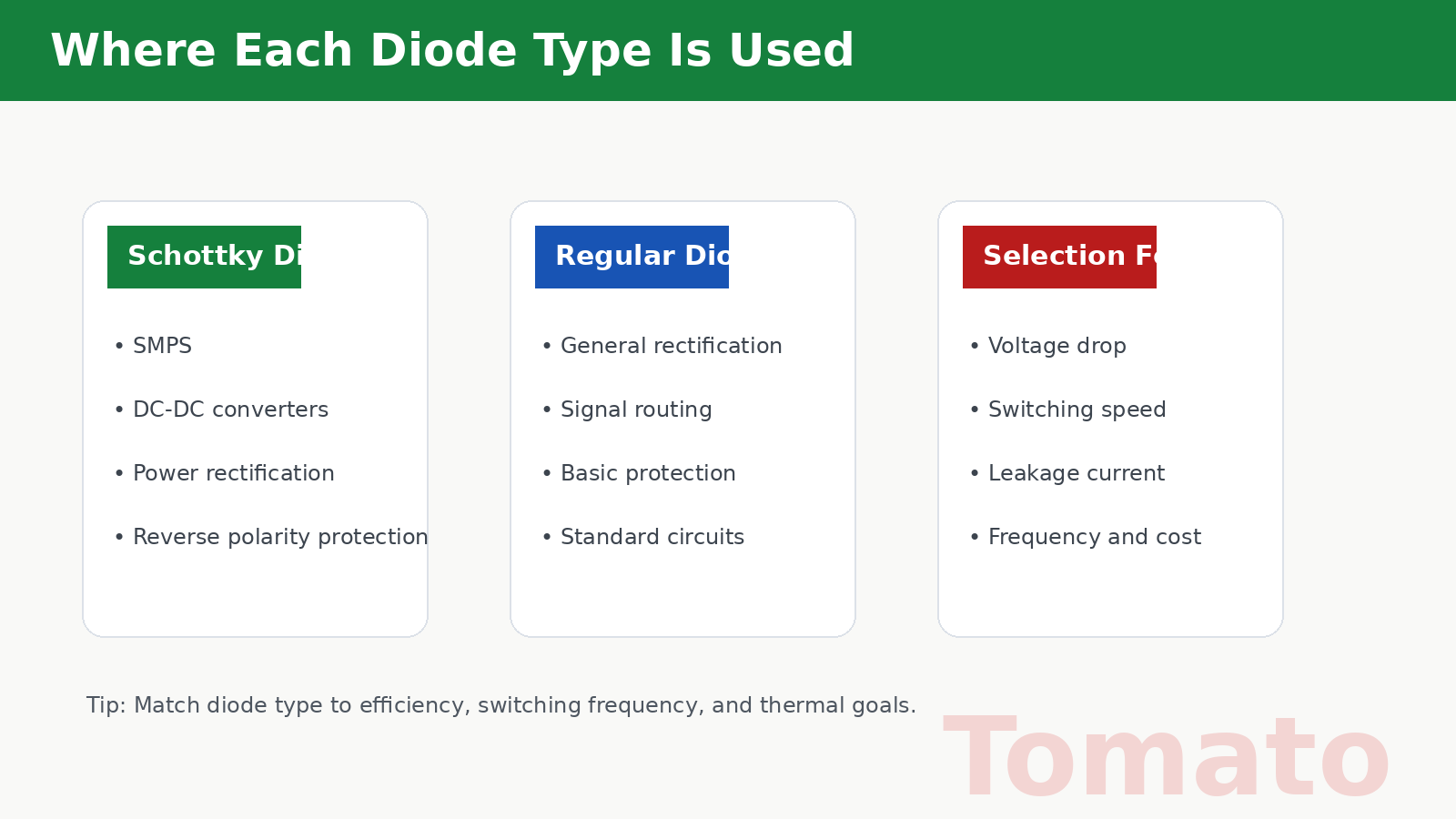

일반적인 응용 분야

쇼트키 다이오드

쇼트키 다이오드는 일반적으로 다음과 같은 곳에 사용됩니다:

• 스위칭 전원 공급 장치
• DC-DC 컨버터
• 출력 정류 회로
• 역극성 보호
• 저전압 고효율 설계

일반 다이오드

일반 다이오드는 보통 다음과 같은 곳에 사용됩니다:

• 일반 정류 회로
• 기본 신호 라우팅
• 표준 전원 입력 보호
• 일반 전자 제어 보드

올바른 다이오드 선택 방법

순방향 전압 요구사항 확인

낮은 도통 손실이 중요하다면 쇼트키 다이오드가 더 나은 선택일 수 있습니다.

스위칭 주파수 검토

고주파 회로에서는 쇼트키 다이오드가 더 빠른 스위칭 특성 때문에 자주 선호됩니다.

누설 전류 평가

역누설이 중요한 문제라면 일부 설계에서는 일반 다이오드가 더 적합할 수 있습니다.

열 조건 고려

온도 특성은 특히 소형 전력 회로나 고전류 응용 분야에서 중요합니다.

실제 응용 분야에 맞는 다이오드 선택

가장 좋은 선택은 회로 전압, 전류, 주파수, 열 설계 및 효율 목표에 따라 달라집니다. 설계자는 단순히 부품 범주만 보고 선택하는 대신 전체 동작 조건을 평가해야 합니다.

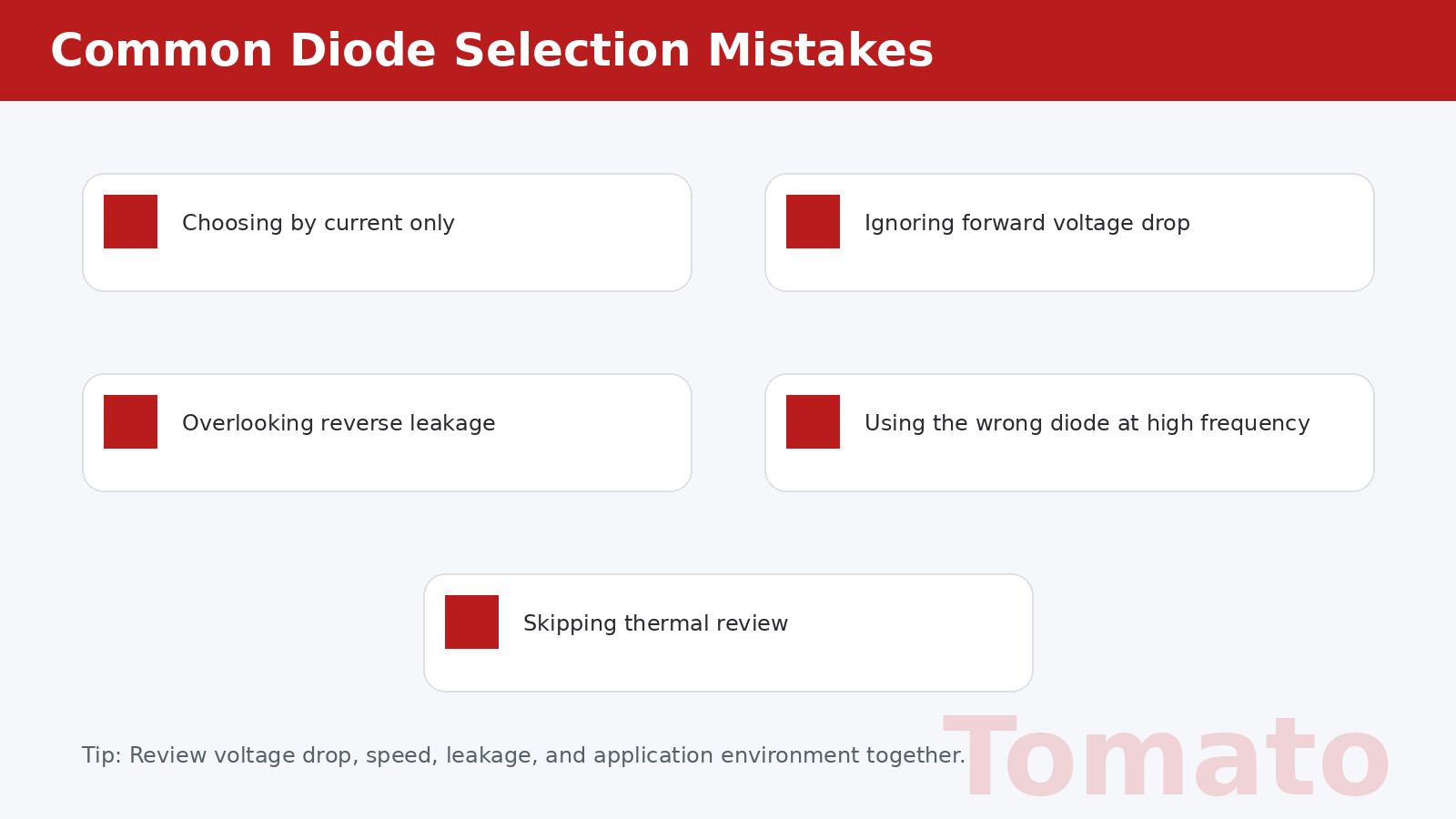

자주 발생하는 선택 실수

전류만 보고 선택하기

전류 정격만으로는 충분하지 않습니다. 전압 강하, 스위칭 속도, 누설 전류 및 온도 특성도 모두 중요합니다.

순방향 전압 강하 무시

전력 응용 분야에서 순방향 전압 강하는 효율과 발열에 직접적인 영향을 줍니다.

역누설 간과

쇼트키 다이오드는 더 나은 속도와 더 낮은 전압 강하를 제공할 수 있지만, 역누설은 무시해서는 안 됩니다.

고주파 회로에서 잘못된 다이오드 사용

표준 다이오드는 더 빠른 응답이 필요한 스위칭 응용 분야에서 제대로 동작하지 않을 수 있습니다.

열 검토 생략

열 특성은 특히 전류 및 효율 요구 사항이 까다로운 경우 항상 확인해야 합니다.

결론

쇼트키 다이오드와 일반 다이오드는 각각 전자 회로에서 중요한 역할을 합니다. 쇼트키 다이오드는 낮은 순방향 전압 강하와 빠른 스위칭 때문에 자주 선호되며, 일반 다이오드는 많은 표준 정류 및 보호 작업에서 여전히 유용합니다.

전압 강하, 속도, 누설 전류 및 응용 적합성의 차이를 이해하면 엔지니어와 소싱 팀이 더 효과적으로 올바른 다이오드를 선택할 수 있습니다. 다음 프로젝트를 위한 다이오드와 기타 전자 부품을 찾고 있다면 TomatoElec를 방문하여 더 많은 다이오드 제품을 살펴보거나 문의 페이지를 통해 연락하세요.
