TVS 다이오드, 즉 과도 전압 억제 다이오드는 전자 회로에서 민감한 부품을 전압 스파이크, 서지 이벤트 및 정전기 방전으로부터 보호하기 위해 널리 사용됩니다. 현대 전자 제품에서 보호 설계는 기능 설계만큼 중요하며, 특히 산업 시스템, 자동차 전자, 통신 장비, 소비자 기기 및 전원 인터페이스에서 더욱 그렇습니다.

적절한 과도 보호가 없으면 갑작스러운 전압 서지가 IC를 손상시키고 제품 수명을 단축시키거나 시스템 동작을 불안정하게 만들 수 있습니다. 올바르게 선택된 TVS 다이오드는 과도한 전압을 빠르게 클램프하고 전체 회로 신뢰성을 향상시키는 데 도움이 됩니다.

이 가이드에서는 회로 보호를 위한 올바른 TVS 다이오드를 선택하는 방법, 가장 중요한 파라미터, 그리고 실제 응용 분야에 맞는 보호 소자를 어떻게 선택하는지 설명합니다. 더 많은 전자 부품과 소싱 솔루션을 확인하려면 TomatoElec를 방문하세요.

TVS 다이오드란 무엇인가요?

TVS 다이오드는 과도한 과전압 이벤트에 빠르게 반응하도록 설계된 보호 소자입니다. 전압 스파이크가 보호 임계값을 초과하면 TVS 다이오드는 전압을 클램프하고 과도한 전류를 민감한 회로 부품으로부터 우회시킵니다.

TVS 다이오드는 일반적으로 다음과 같은 곳에 사용됩니다:

• ESD 보호
• 서지 억제
• 전원 라인 보호
• 신호 라인 보호
• 자동차 과도 보호

TVS 다이오드는 매우 빠르게 반응하기 때문에 전기적 스트레스를 견뎌야 하는 회로에서 최전선 보호 부품으로 자주 사용됩니다.

회로 보호에서 TVS 다이오드가 중요한 이유

전자 시스템은 스위칭, 유도성 부하, 핫 플러깅, 자동차 로드 덤프, 케이블 방전 또는 외부 서지 소스로 인해 발생하는 원치 않는 과도 이벤트에 자주 노출됩니다. 짧은 과전압 이벤트라도 프로세서, 통신 인터페이스, 센서, 전원 입력 또는 메모리 장치를 손상시킬 수 있습니다.

적절하게 선택된 TVS 다이오드는 전압을 더 안전한 수준으로 제한하고 영구적인 부품 고장의 위험을 줄이는 데 도움이 됩니다. 이는 외부 인터페이스, 외부 케이블, 산업 환경 또는 자동차 응용 분야가 있는 제품에서 특히 중요합니다.

확인해야 할 주요 파라미터

1. 스탠드오프 전압 (VRWM)

스탠드오프 전압은 TVS 다이오드가 브레이크다운에 들어가지 않고 견딜 수 있는 최대 연속 동작 전압입니다. 이 값은 보호되는 회로의 정상 동작 전압보다 높게 선택되어야 합니다.

2. 브레이크다운 전압

브레이크다운 전압은 TVS 다이오드가 과전압 이벤트에 반응하여 의미 있게 도통하기 시작하는 지점입니다. 이 값은 회로의 보호 목표와 일치해야 합니다.

3. 클램핑 전압

클램핑 전압은 가장 중요한 파라미터 중 하나입니다. 이는 과도 이벤트 동안 TVS 다이오드가 허용하는 최대 전압을 의미합니다. 이 값은 보호되는 부품의 최대 안전 한계보다 낮아야 합니다.

4. 피크 펄스 전력

피크 펄스 전력은 TVS 다이오드가 특정 파형 조건에서 얼마나 많은 과도 에너지를 흡수할 수 있는지를 보여줍니다. 실제 응용 분야에서 서지 에너지가 크다면 이 파라미터는 매우 중요해집니다.

5. 응답 속도

TVS 다이오드는 빠른 응답을 위해 설계되지만, 선택 시에는 특히 ESD 및 데이터 라인 보호를 위해 과도 이벤트의 속도와 유형을 여전히 고려해야 합니다.

6. 단방향 vs 양방향

단방향 TVS 다이오드는 주로 DC 라인에 사용되며, 양방향 타입은 AC 라인 또는 양방향으로 진동하는 신호 라인에 일반적입니다. 잘못된 타입을 선택하면 보호 효과가 줄어들 수 있습니다.

7. 패키지 및 레이아웃 고려사항

패키지 형태, PCB 배치 및 트레이스 라우팅도 보호 성능에 영향을 미칩니다. 잘 선택된 TVS 다이오드는 레이아웃과 예상되는 열적 및 기계적 조건에도 적합해야 합니다.

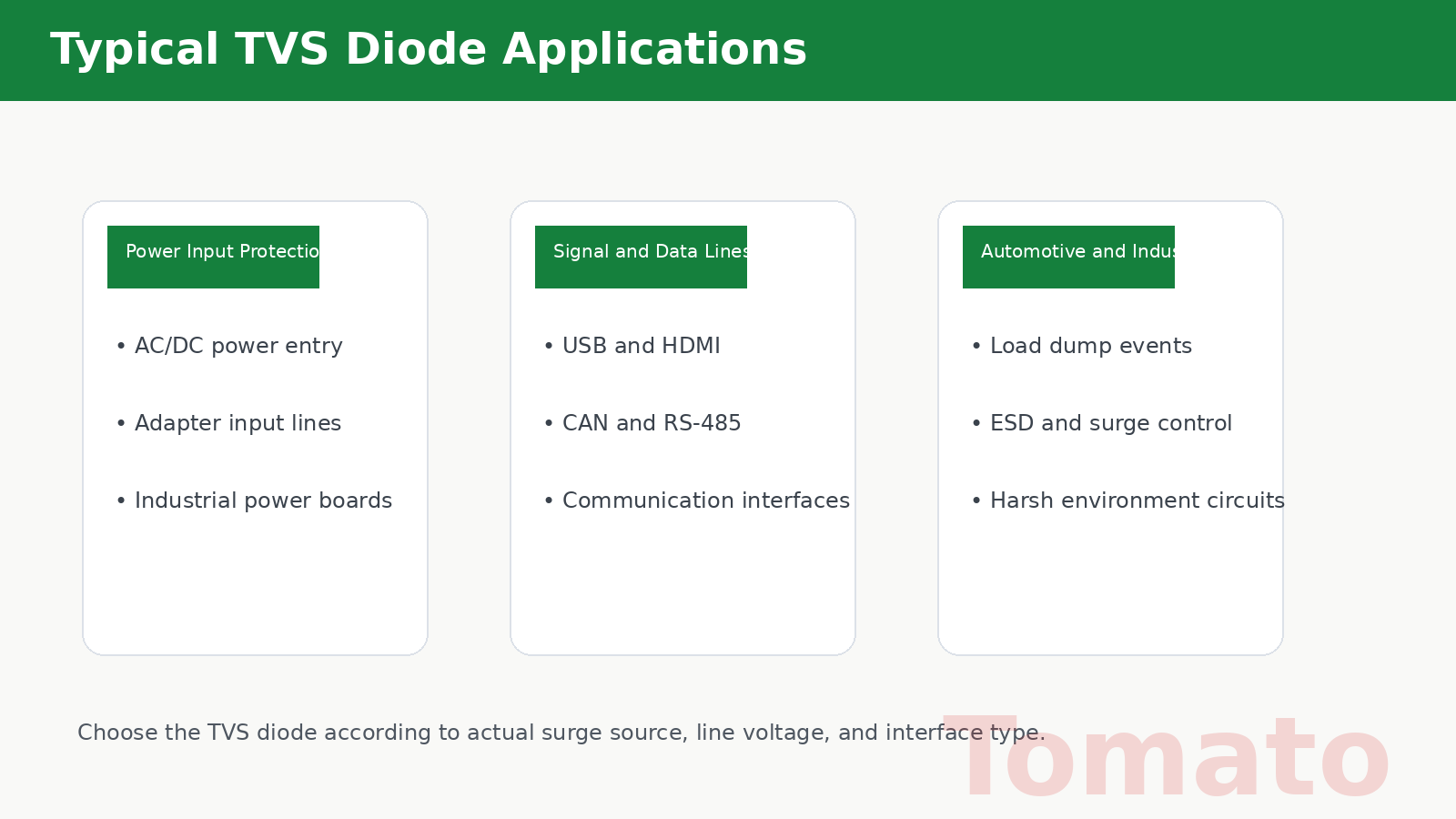

일반적인 TVS 다이오드 응용 분야

전원 입력 보호

TVS 다이오드는 전력 입력 지점에서 서지 이벤트, 어댑터 연결 및 외부 전원 교란으로부터 회로를 보호하기 위해 자주 사용됩니다.

신호 및 데이터 라인 보호

USB, HDMI, RS-485, CAN 및 통신 포트와 같은 인터페이스는 ESD 및 빠른 과도 이벤트에 대한 TVS 보호가 필요할 수 있습니다.

자동차 전자

자동차 시스템은 로드 덤프, 유도성 스위칭 및 가혹한 전기 환경에 자주 노출됩니다. TVS 다이오드는 전원 및 신호 라인을 보호하는 데 일반적으로 사용됩니다.

산업 장비

산업용 보드와 제어 시스템은 종종 서지 소스, 릴레이 스위칭 및 외부 노이즈에 노출되므로 TVS 보호는 견고한 설계의 중요한 부분입니다.

올바른 TVS 다이오드 선택 방법

동작 전압 맞추기

정상 회로 전압보다 안전하게 높지만 불필요하게 높지 않은 스탠드오프 전압을 선택하세요.

보호 대상 IC 한계 확인

클램핑 전압이 보호되는 IC 또는 인터페이스가 허용할 수 있는 최대 전압 아래에 머무는지 확인하세요.

서지 소스 이해하기

응용 분야마다 서지 조건이 다릅니다. 신호 라인용 ESD 보호는 자동차 전원 입력의 로드 덤프 보호와 동일하지 않습니다.

올바른 방향 타입 선택

라인 유형과 신호 거동에 따라 단방향 또는 양방향 TVS 다이오드를 사용하세요.

전력 및 패키지 요구사항 검토

서지 수준이 크다면 다이오드는 충분한 피크 펄스 전력을 제공해야 하며, 필요한 보호 수준에 맞는 패키지를 사용해야 합니다.

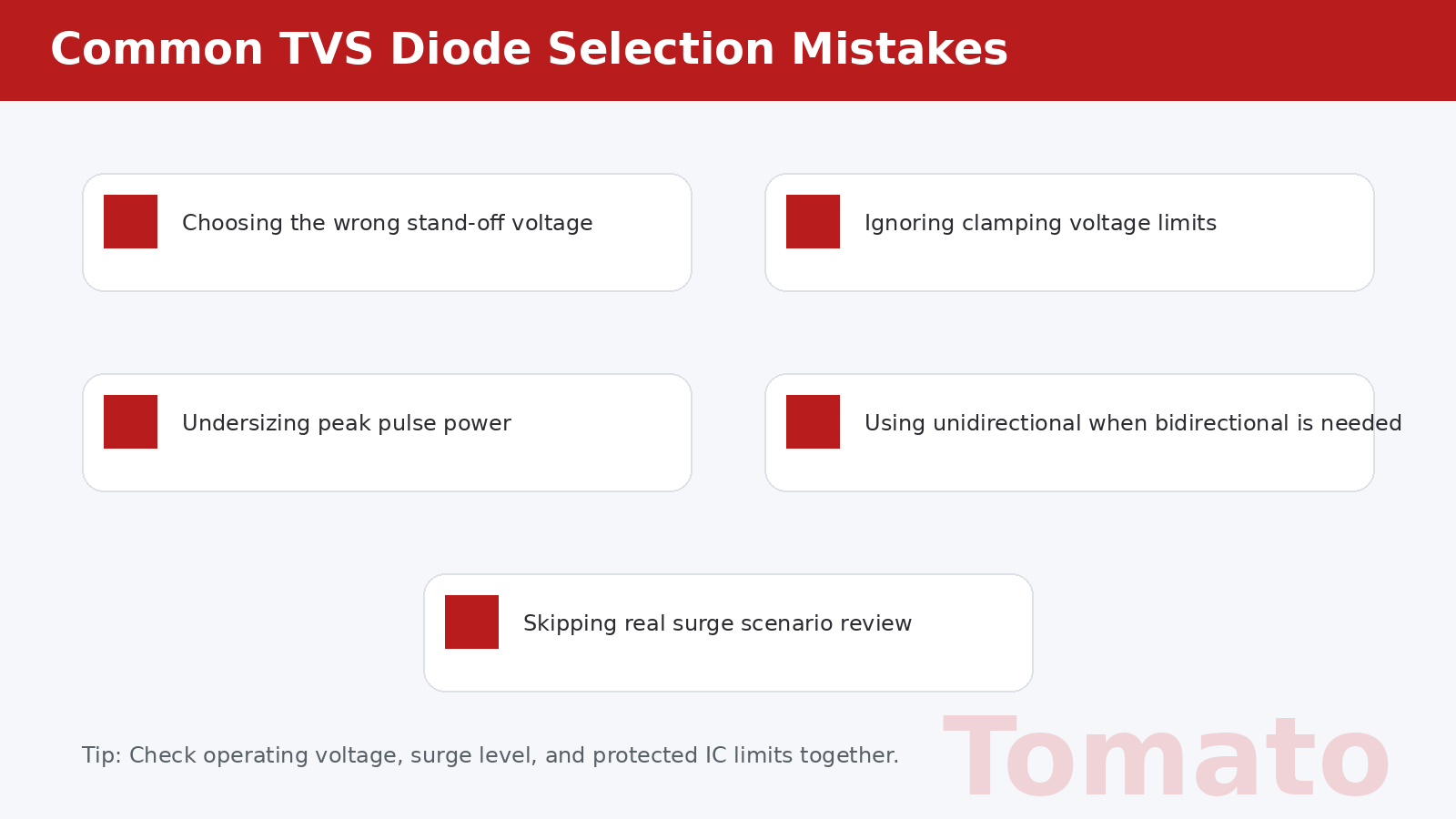

자주 발생하는 선택 실수

잘못된 스탠드오프 전압 선택

스탠드오프 전압이 너무 낮으면 TVS 다이오드가 정상 동작을 방해할 수 있습니다. 너무 높으면 보호가 비효율적일 수 있습니다.

클램핑 전압 한계 무시

TVS 다이오드가 서지를 견딜 수 있더라도, 클램핑 전압이 보호 대상 IC에 비해 여전히 너무 높다면 회로는 여전히 고장날 수 있습니다.

피크 펄스 전력 과소선정

선택한 TVS 다이오드가 실제 서지 에너지를 흡수할 수 없다면, 실제 현장 조건에서 고장날 수 있습니다.

잘못된 방향 타입 사용

양방향 타입이 필요한 곳에 단방향 TVS 다이오드를 사용하면 불완전하거나 잘못된 보호로 이어질 수 있습니다.

실제 응용 검토 생략

선택은 항상 실제 서지 조건, 라인 전압, 보호 대상 IC의 한계 및 인터페이스 거동을 기반으로 해야 합니다.

결론

올바른 TVS 다이오드를 선택하는 것은 회로 보호 설계의 중요한 부분입니다. 스탠드오프 전압, 클램핑 전압, 피크 펄스 전력, 방향 타입 및 실제 서지 조건이 모두 중요합니다. 적절한 TVS 다이오드는 신뢰성을 향상시키고 현장 고장을 줄이며 귀중한 전자 시스템을 과도 손상으로부터 보호하는 데 도움이 됩니다.

핵심 선택 요소를 이해하고 실제 응용 분야에 맞는 소자를 선택하면 엔지니어와 구매 담당자는 더 효과적인 보호 결정을 내릴 수 있습니다. 다음 프로젝트를 위한 TVS 다이오드와 기타 전자 부품을 찾고 있다면 TomatoElec를 방문하여 더 많은 다이오드 제품을 살펴보거나 문의 페이지를 통해 연락하세요.
