다이오드는 전자 회로에서 필수적인 반도체 부품입니다. 정류, 전압 조정, 신호 라우팅, 보호, 스위칭 및 발광에 널리 사용됩니다. “다이오드”라는 단어는 단순하게 들릴 수 있지만, 실제로는 매우 다른 전기적 작업을 위해 설계된 다양한 종류의 다이오드가 존재합니다.

엔지니어, 구매 팀 및 유지보수 담당자에게 주요 다이오드 범주를 이해하는 것은 전원 공급 장치, 인터페이스, 산업 시스템, 자동차 전자 및 소비자 제품용 부품을 선택할 때 중요합니다. 잘못된 다이오드 종류를 선택하면 효율, 응답 속도, 보호 성능 또는 장기 신뢰성에 영향을 줄 수 있습니다.

이 가이드에서는 전자 회로에서 사용되는 일반적인 다이오드 종류와 그 응용 분야를 설명하여, 각 종류가 어디에 가장 적합한지 이해할 수 있도록 돕습니다. 더 많은 전자 부품과 소싱 솔루션을 확인하려면 TomatoElec를 방문하세요.

다이오드란 무엇인가요?

다이오드는 전류가 주로 한 방향으로 흐르도록 하는 두 단자 반도체 소자입니다. 이러한 기본적인 단방향 특성 덕분에 다이오드는 다양한 회로 기능에서 유용하게 사용됩니다. 그러나 다이오드의 구조와 재료에 따라 전기적 특성이 달라지므로, 모든 다이오드가 같은 목적을 위해 사용되는 것은 아닙니다.

일부 다이오드는 전력 정류에 최적화되어 있고, 일부는 빠른 스위칭에, 일부는 전압 조정에, 또 다른 일부는 surge 또는 ESD 보호에 최적화되어 있습니다. LED 역시 다이오드의 한 종류이지만, 전기 에너지를 빛으로 변환합니다.

일반적인 다이오드 종류

1. 정류 다이오드

정류 다이오드는 전원 공급 회로에서 AC를 DC로 변환하는 데 일반적으로 사용됩니다. 이들은 전류 처리 능력과 역전압 정격을 기준으로 선택되는 경우가 많습니다. 이러한 다이오드는 어댑터, 충전기, 전원 입력 단계 및 다양한 전통적인 정류 설계에 널리 사용됩니다.

2. 쇼트키 다이오드

쇼트키 다이오드는 낮은 순방향 전압 강하와 빠른 스위칭 속도로 잘 알려져 있습니다. 스위칭 전원 공급 장치, DC-DC 컨버터, 출력 정류 및 역극성 보호에 일반적으로 사용됩니다. 효율상의 장점으로 인해 저전압 전력 설계에서 유용합니다.

3. 제너 다이오드

제너 다이오드는 전압 조정 및 기준 기능에 사용됩니다. 역방향 항복 모드에서 동작할 때 보다 안정적인 전압 수준을 유지하는 데 도움이 됩니다. 간단한 전압 조정 회로, 기준 회로 및 기본 과전압 보호 설계에 널리 사용됩니다.

4. TVS 다이오드

TVS 다이오드, 즉 과도 전압 억제 다이오드는 surge 및 ESD 보호를 위해 설계되었습니다. 이들은 과도한 과전압 이벤트에 빠르게 반응하고 민감한 IC, 통신 포트 및 전원 인터페이스를 보호하는 데 도움이 됩니다.

5. LED

발광 다이오드는 전기 에너지를 가시광선 또는 적외선으로 변환합니다. 표시등, 디스플레이, 백라이트, 신호 표시 및 조명 제품에 널리 사용됩니다.

6. 신호 및 스위칭 다이오드

소신호 다이오드와 스위칭 다이오드는 고속 신호 라우팅, 로직 회로, 검파 회로 및 소신호 응용 분야에 자주 사용됩니다. 이러한 다이오드는 빠른 응답과 낮은 전류 요구사항을 기준으로 선택됩니다.

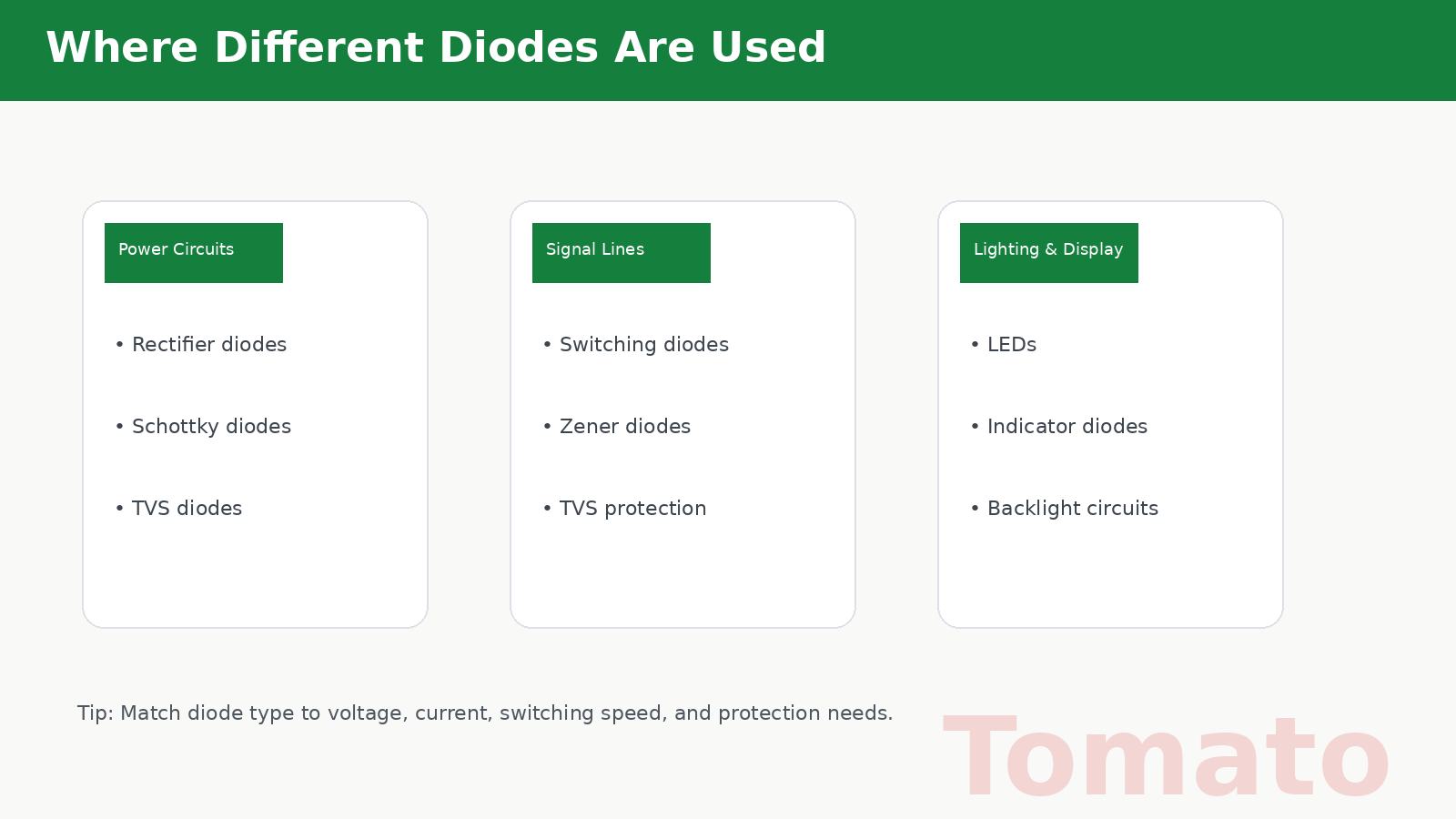

서로 다른 다이오드의 일반적인 응용 분야

전력 회로

정류 다이오드, 쇼트키 다이오드 및 TVS 다이오드는 전력 회로에서 일반적으로 사용됩니다. 정류 다이오드는 AC-DC 변환을 담당하고, 쇼트키 다이오드는 스위칭 회로에서 효율을 향상시키며, TVS 다이오드는 전원 입력을 surge 손상으로부터 보호합니다.

신호 및 통신 라인

스위칭 다이오드, 제너 다이오드 및 TVS 다이오드는 신호 경로와 통신 인터페이스에서 자주 사용됩니다. 이들은 USB, CAN, RS-485 및 기타 데이터 라인과 같은 포트에서 신호 라우팅, 전압 제한 및 과도 보호를 지원합니다.

자동차 및 산업용 전자

자동차 및 산업 시스템은 종종 여러 종류의 다이오드를 함께 사용합니다. 예를 들어, TVS 다이오드는 surge 이벤트로부터 보호하고, 정류 다이오드는 전력 구간을 지원하며, 제너 다이오드는 기준 또는 조정 회로에 사용될 수 있습니다.

조명 및 디스플레이 회로

LED는 조명 및 디스플레이 제품에서 가장 눈에 띄는 다이오드 범주입니다. 상태 표시기, 디스플레이 모듈, 백라이트 시스템 및 조명 설계에 사용됩니다.

올바른 다이오드 종류 선택 방법

회로의 주요 기능 이해

첫 번째 단계는 다이오드가 무엇을 해야 하는지 이해하는 것입니다. 정류, 스위칭, 보호, 전압 조정 및 발광은 각각 다른 다이오드 종류를 필요로 합니다.

전압 및 전류 요구사항 확인

순방향 전류, 역전압, 클램핑 전압, 항복 전압 또는 순방향 전압 강하는 응용 분야에 따라 모두 중요할 수 있습니다.

속도 및 주파수 요구사항 검토

스위칭 및 통신 회로에서는 응답 속도가 중요할 수 있습니다. 이러한 경우 표준 정류 다이오드는 적절한 선택이 아닐 수 있습니다.

열 및 신뢰성 조건 고려

전력 회로, 자동차 전자 및 산업 시스템은 다이오드를 더 높은 온도, 전기적 스트레스 및 더 긴 서비스 수명 요구조건에 노출시킬 수 있습니다.

실제 사용 사례에 맞는 다이오드 선택

올바른 선택은 일반적인 부품 이름이 아니라 실제 동작 조건에 달려 있습니다. 엔지니어와 구매 담당자는 다이오드를 선택하기 전에 전체 응용 환경을 고려해야 합니다.

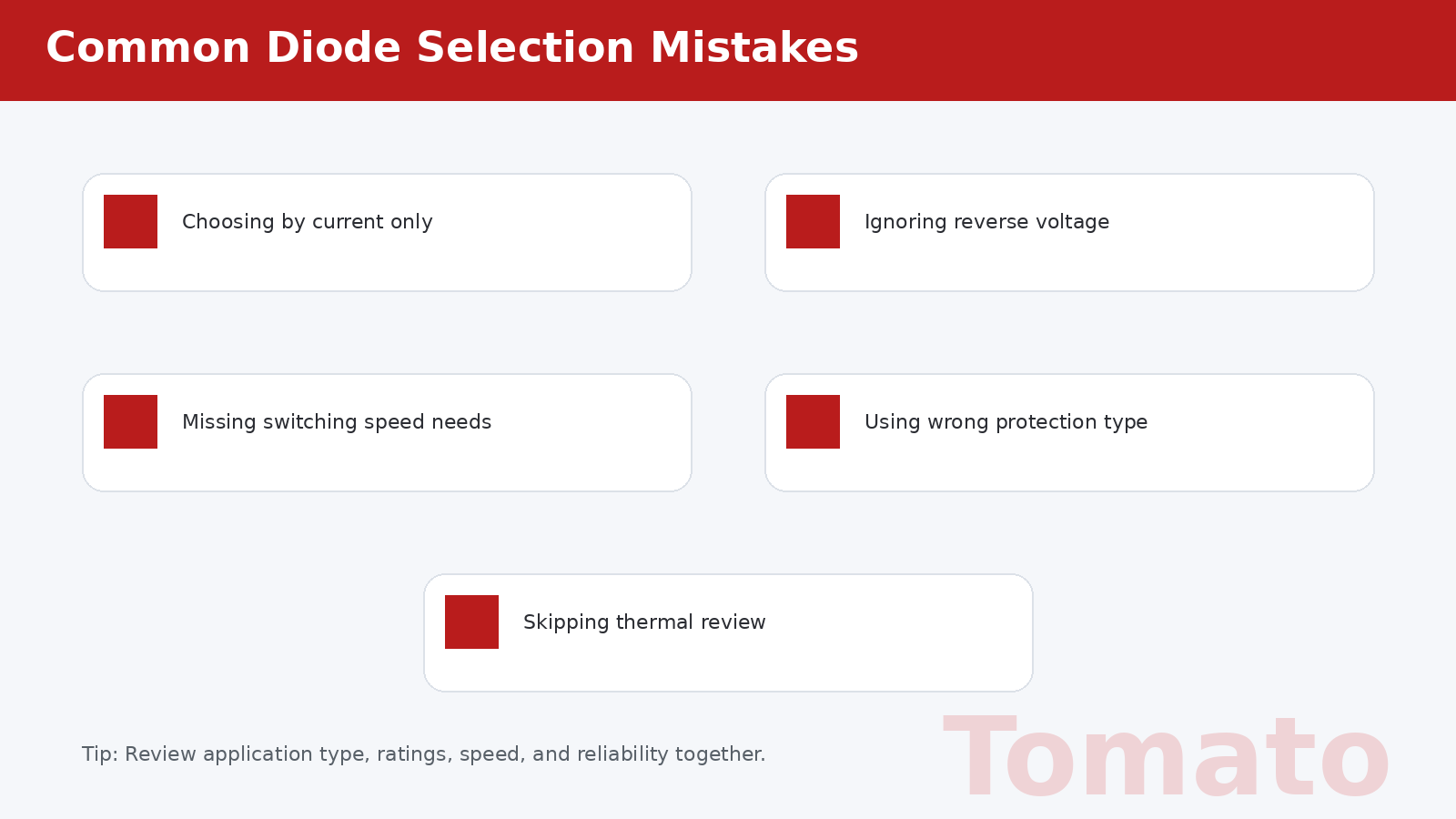

자주 발생하는 선택 실수

전류만 보고 선택하기

전류 정격은 중요하지만 충분하지 않습니다. 역전압, 속도, 누설, 보호 기능 및 열 특성도 모두 중요합니다.

역전압 요구사항 무시

역전압 정격이 너무 낮으면 다이오드는 정상 동작 조건이나 surge 이벤트에서 고장날 수 있습니다.

스위칭 속도 요구사항 놓치기

느린 정류 다이오드를 고주파 또는 빠른 스위칭 회로에 사용하면 성능 문제가 발생할 수 있습니다.

잘못된 보호 종류 사용

Surge 및 ESD 보호의 경우 표준 다이오드는 TVS 또는 기타 전용 보호 소자의 적절한 대체품이 아닐 수 있습니다.

열 검토 생략

열 특성은 전력 및 고신뢰성 응용 분야에서 항상 검토되어야 합니다.

결론

서로 다른 다이오드 종류는 서로 다른 회로 기능을 위해 설계됩니다. 정류 다이오드, 쇼트키 다이오드, 제너 다이오드, TVS 다이오드, LED 및 스위칭 다이오드는 각각 전자 설계에서 고유한 장점을 가지고 있습니다. 이러한 차이를 이해하면 엔지니어, 구매 담당자 및 기술자는 더 나은 부품 선택 결정을 내릴 수 있습니다.
