전자 부품을 구매하기 전에 구매자와 엔지니어는 부품 번호와 가격만 확인해서는 안 됩니다. 패키지 세부사항, 전기적 사양, 수명주기 상태는 PCB 호환성, 제품 신뢰성, 장기 공급 연속성에 직접적인 영향을 줄 수 있습니다.

실제 소싱 업무에서는 패키지 suffix, 핀 수, 온도 등급, 릴 옵션, 수명주기 상태, 데이터시트 개정판처럼 쉽게 놓치기 쉬운 작은 차이에서 많은 문제가 발생합니다. 이러한 세부사항은 부품이 보드에 맞는지, 설계 요구사항을 충족하는지, 생산 기간 동안 계속 공급될 수 있는지를 결정할 수 있습니다.

이 가이드는 전자 부품 구매 전 패키지, 사양, 수명주기를 확인하는 방법과 주문 전에 잘못된 부품 리스크를 줄이는 방법을 설명합니다. 더 많은 부품 소싱 지원이 필요하면 TomatoElec를 방문하세요.

1. 패키지, 사양, 수명주기 확인이 중요한 이유

부품 구매는 처음 보기에는 맞아 보일 수 있지만, 패키지, 사양, 수명주기 상태를 세심하게 확인하지 않으면 심각한 문제가 생길 수 있습니다. 잘못된 패키지는 PCB에 맞지 않을 수 있습니다. 조금 다른 사양은 실제 동작 조건에서 실패할 수 있습니다. End-of-Life에 가까운 부품은 향후 생산 리스크를 만들 수 있습니다.

산업용 및 생산 프로젝트에서 잘못된 부품의 비용은 부품 가격 자체에만 그치지 않습니다. 재설계 시간, 생산 지연, 추가 자격 승인 작업, 긴급 대체품 소싱, 고객 납기 압박까지 포함될 수 있습니다.

그래서 구매자와 엔지니어는 패키지 확인, 사양 검증, 수명주기 검토를 서로 분리된 세 가지 확인이 아니라 하나의 구매 전 프로세스로 다뤄야 합니다.

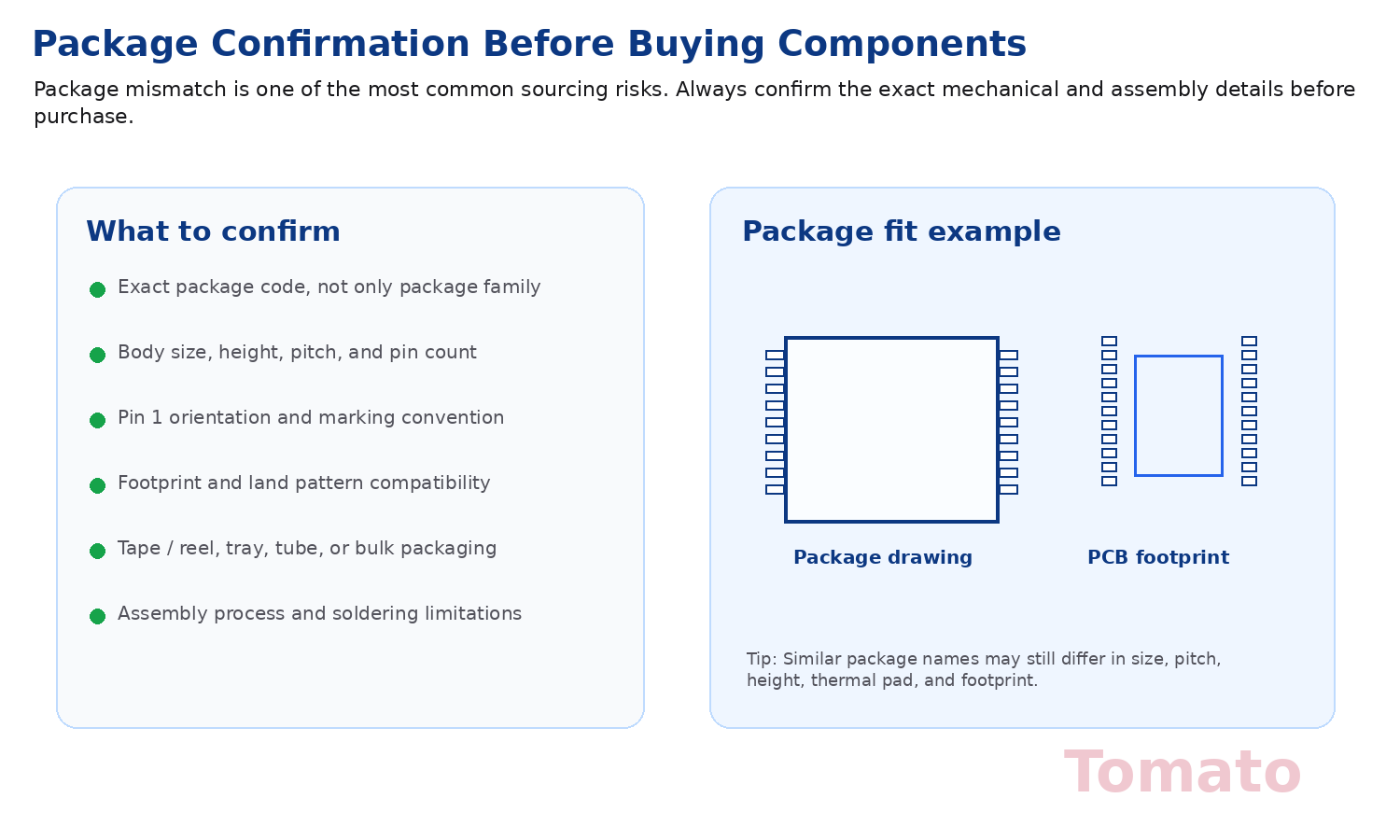

2. 올바른 패키지를 확인하는 방법

첫 번째 단계는 단순히 패키지 계열이 아니라 정확한 패키지를 확인하는 것입니다. 어떤 부품은 SOIC, TSSOP, QFN, DFN, SOT, TO 패키지로 설명될 수 있지만, 서로 다른 suffix는 다른 본체 크기, 핀 수, 피치, thermal pad, 포장 방식, 또는 footprint 요구사항을 의미할 수 있습니다.

구매자는 제조사 부품 번호 suffix, 패키지 코드, 기구 도면, land pattern, 포장 형식을 확인해야 합니다. 엔지니어는 또한 pin 1 방향, pinout, thermal pad 요구사항, 납땜 주의사항, 조립 호환성도 확인해야 합니다.

PCB에 실장되는 부품의 경우 패키지 확인에는 물리적 패키지와 footprint가 모두 포함되어야 합니다. 전기적 기능은 맞지만 footprint가 틀린 부품은 생산에 사용할 수 없게 될 수 있습니다.

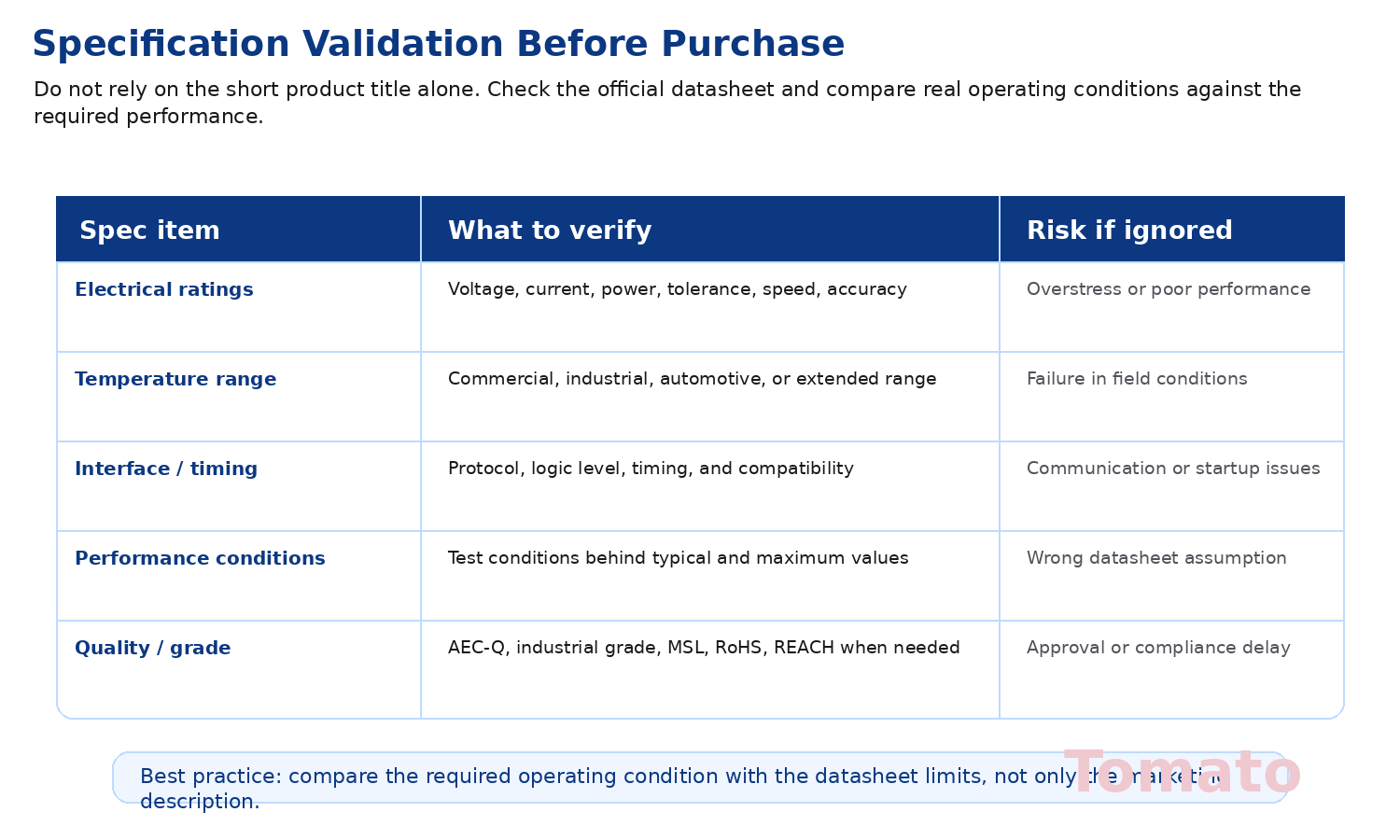

3. 핵심 사양을 검증하는 방법

패키지를 확인한 후 다음 단계는 실제 사양을 애플리케이션 요구사항과 비교해 검증하는 것입니다. 구매자는 짧은 제품 제목이나 마켓플레이스 설명에만 의존해서는 안 됩니다. 가능하다면 공식 데이터시트와 제조사 정보를 검토해야 합니다.

핵심 사양에는 부품 종류에 따라 전압 정격, 전류 정격, 전력 정격, 허용오차, 속도, 주파수 범위, 정확도, ESR, 정전용량, 저항, 온도 범위, 인터페이스 유형, 타이밍 요구사항, 신뢰성 등급이 포함될 수 있습니다.

사양 뒤에 있는 조건을 확인하는 것도 중요합니다. typical 값, maximum 값, 또는 테스트 조건 값은 실제 사용 사례를 대표하지 않을 수 있습니다. 중요한 설계에서는 엔지니어가 데이터시트 한계를 실제 동작 전압, 전류, 온도, 부하, 수명 요구사항과 비교해야 합니다.

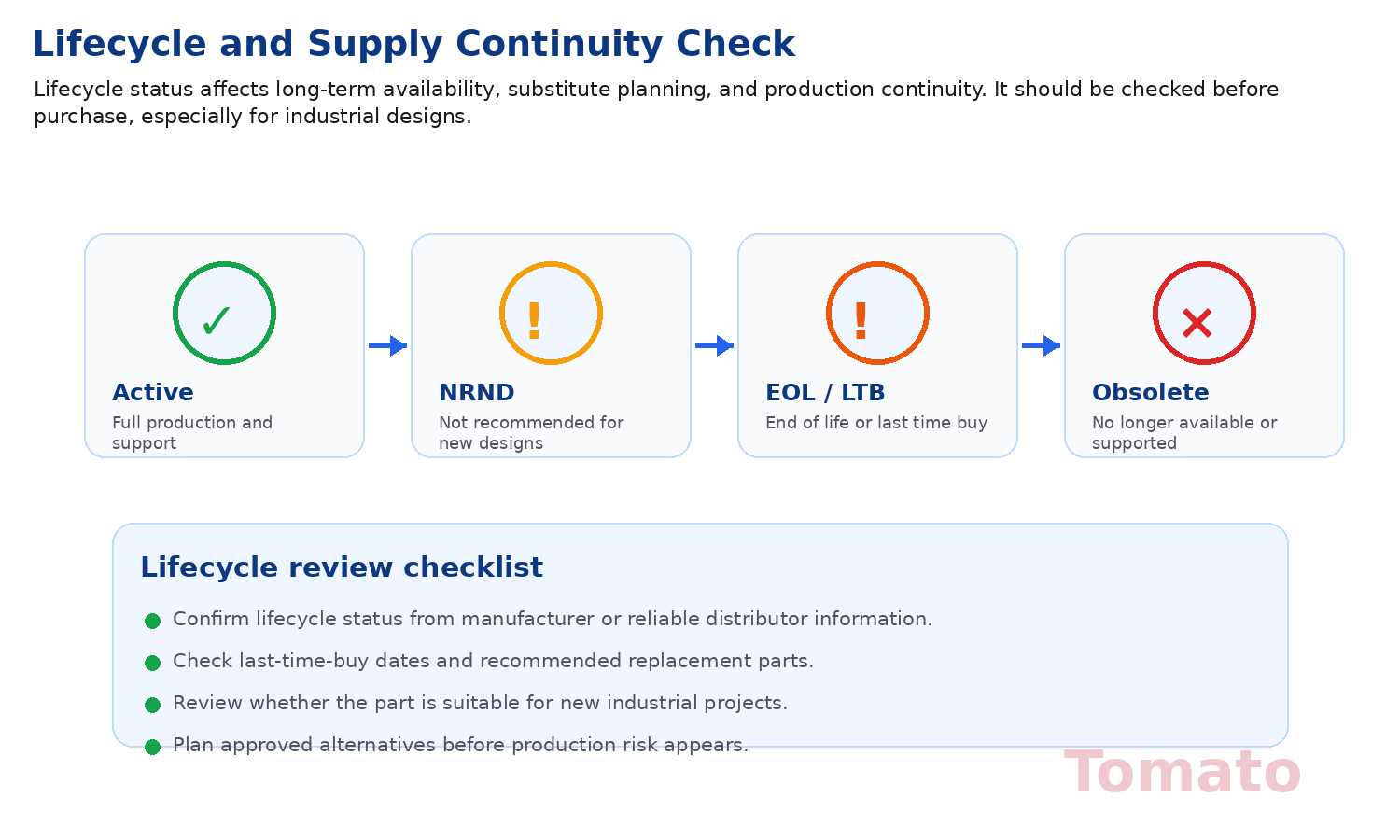

4. 수명주기 상태를 확인하는 방법

수명주기 상태는 산업용 제품, 장기 유지보수 프로젝트, 여러 해 동안 운영될 수 있는 BOM에서 특히 중요합니다. 어떤 부품은 오늘 구할 수 있어도 이미 NRND, EOL, last-time-buy 또는 obsolete로 표시되어 있을 수 있습니다.

구매 전에 구매자는 해당 부품이 active인지, new design에 권장되지 않는지, end-of-life인지, obsolete인지 확인해야 합니다. 또한 권장 대체품, last-time-buy 정보, 제조사가 해당 부품을 신규 생산에 계속 지원하는지도 검토하는 것이 좋습니다.

부품에 수명주기 리스크가 있다면 소싱팀은 생산에 영향을 받기 전에 충분한 재고를 확보할지, 대체품을 승인할지, 더 안정적인 부품으로 설계를 변경할지 논의해야 합니다.

5. 잘못된 부품 및 공급 리스크를 줄이는 방법

잘못된 부품 리스크는 구매자와 엔지니어가 같은 정보를 여러 관점에서 확인할 때 보통 줄어듭니다. 좋은 검토는 부품 번호, 패키지 suffix, 데이터시트 개정판, 공식 정보, 공급업체 견적, 재고 라벨, 실제 애플리케이션 요구사항을 비교합니다.

고가이거나 생산에 중요한 부품의 경우, 대량 구매 전에 샘플, 테스트 리포트, 사진, date code, lot 정보, 품질 문서가 필요한지도 확인해야 합니다.

대체품을 고려하는 경우 검토는 더욱 엄격해야 합니다. 대체품은 생산 승인 전에 fit, form, function, 전기적 여유, 수명주기 안정성, 자격 승인 노력, 공급업체 신뢰성을 확인해야 합니다.

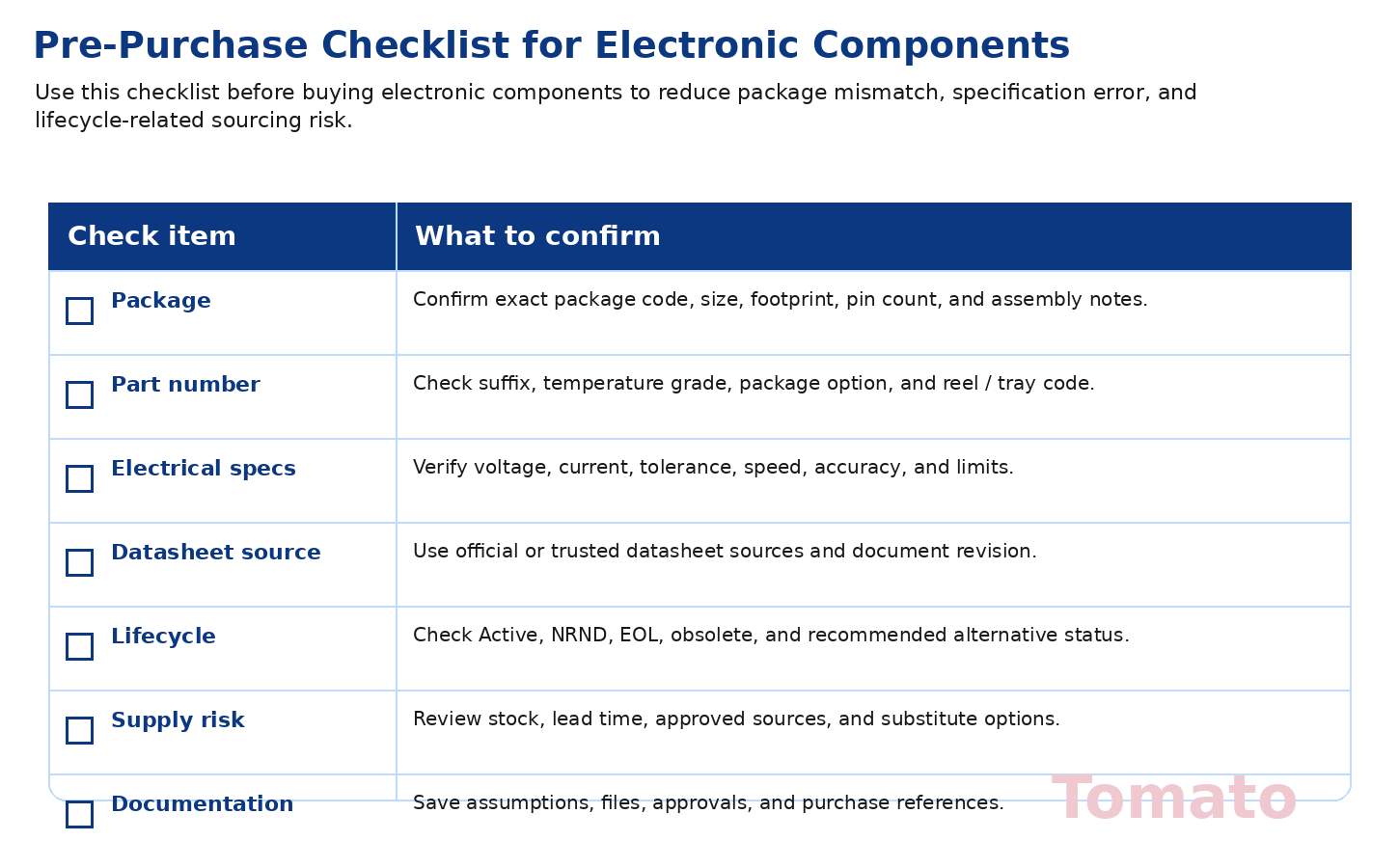

6. 실용적인 구매 전 체크리스트

전자 부품을 구매하기 전에 다음 체크리스트를 검토하세요:

• 전체 제조사 부품 번호와 suffix를 확인합니다.
• 정확한 패키지 코드, 크기, footprint, 핀 수를 확인합니다.
• 핵심 전기적 사양을 애플리케이션 요구사항과 비교해 검증합니다.
• 온도 등급, 신뢰성 등급, compliance 요구사항을 검토합니다.
• 수명주기 상태, 대체 옵션, 장기 공급 리스크를 확인합니다.
• 공급업체 출처, 재고 수량, 포장 형식, 리드타임을 확인합니다.
• 구매 전에 데이터시트 개정판, 가정 사항, 승인 기록을 문서화합니다.

7. 결론

전자 부품 구매 전 패키지, 사양, 수명주기를 확인하는 것은 소싱 실수와 생산 리스크를 줄이는 간단하지만 중요한 단계입니다. 올바른 부품은 부품 번호만 맞는 것이 아니라 PCB에 맞고, 실제 동작 요구사항을 충족하며, 프로젝트의 장기 공급 요구도 지원해야 합니다.

신중한 구매 전 검토는 잘못된 패키지 주문, 사양 불일치, 자격 승인 지연, 예상치 못한 수명주기 문제를 피하는 데 도움이 됩니다. 전자 부품 소싱 옵션을 검토 중이라면 TomatoElec 홈페이지를 방문하거나 문의 페이지를 통해 연락해 주세요.
