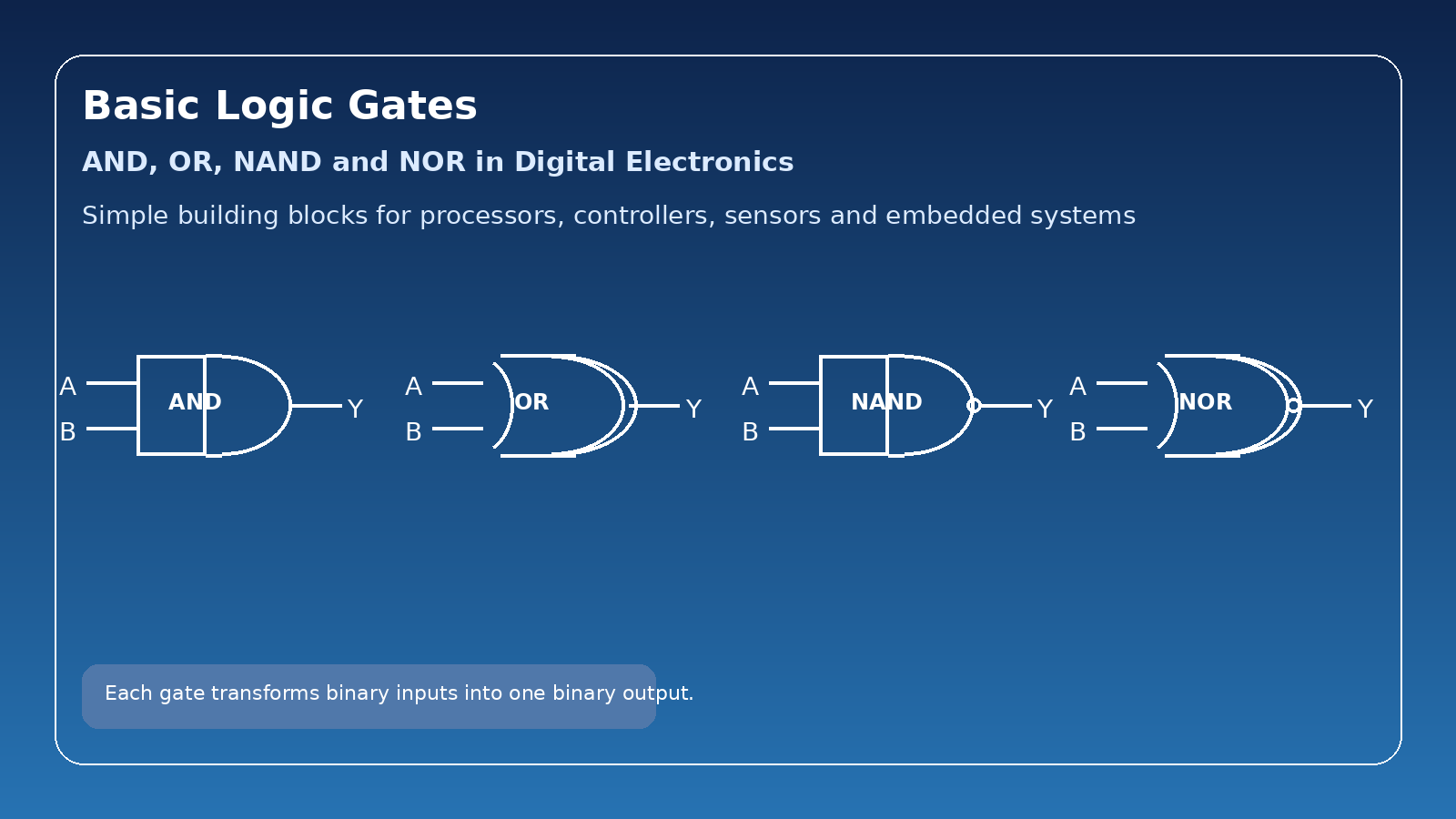

논리 게이트는 디지털 전자에서 가장 기본적인 구성 요소 중 하나입니다. 임베디드 시스템, 산업용 제어 보드, 소비자 전자기기, 자동차 모듈 또는 통신 장비를 다루든, 기본적인 논리 기능은 거의 모든 곳에서 사용됩니다. 많은 디지털 회로의 핵심에는 널리 사용되는 네 가지 게이트인 AND, OR, NAND, NOR가 있습니다.

이 게이트들은 개념적으로는 단순하지만 실제 제품에서는 매우 중요한 역할을 합니다. 이들은 조건을 결합하고, 신호 흐름을 제어하며, enable 기능을 만들고, 안전 로직을 구현하며, 더 복잡한 디지털 회로를 구성하는 데 사용됩니다. 엔지니어, 구매 담당자, 전자부품 공급업체에게 이러한 기본 논리 게이트를 이해하는 것은 로직 IC를 평가하고, 대체 부품을 비교하며, 다양한 응용 분야에 적합한 부품을 선택하는 데에도 도움이 됩니다.

논리 게이트란 무엇인가?

논리 게이트는 하나 이상의 입력 신호에 대해 불 대수 연산을 수행하고 하나의 출력을 생성하는 전자 회로입니다. 디지털 시스템에서 신호는 0과 1의 두 가지 논리 상태로 표현됩니다. 각 게이트는 입력 조합에 따라 출력이 어떻게 결정되는지를 정의하는 고정된 규칙을 따릅니다.

고도로 집적된 프로세서와 컨트롤러조차도 여전히 기본적인 디지털 논리 원리에 기반하고 있습니다. 가장 낮은 수준에서는 많은 복잡한 기능이 단순한 논리 게이트 동작으로 설명될 수 있습니다.

AND 게이트

AND 게이트는 모든 입력이 1일 때만 논리 1을 출력합니다. 표준 2입력 AND 게이트에서는 입력 A와 입력 B가 동시에 High일 때만 출력이 High가 됩니다.

불 대수식:
Y = A · B

실제 회로 설계에서 AND 게이트는 enable 경로와 조건 확인 로직에 자주 사용됩니다. 예를 들어, 어떤 기능은 제어 신호와 허가 신호가 동시에 존재할 때만 활성화될 수 있습니다. 이 때문에 AND 게이트는 산업 제어, 인터페이스 로직, 임베디드 하드웨어에서 특히 유용합니다.

OR 게이트

OR 게이트는 입력 중 하나 이상이 1이면 논리 1을 출력합니다. 입력 A가 High이거나 입력 B가 High이거나 둘 다 High이면 출력은 High가 됩니다.

불 대수식:
Y = A + B

OR 게이트는 시스템이 하나의 조건 또는 다른 조건에 반응해야 할 때 일반적으로 사용됩니다. 대표적인 예로는 경보 로직, 오류 신호 통합, 인터럽트 소스, 신호 결합 등이 있습니다. 많은 설계에서 OR 게이트는 여러 이벤트가 동일한 반응을 유발해야 할 때 사용됩니다.

NAND 게이트

NAND 게이트는 AND 게이트의 반전 형태입니다. 모든 입력이 1일 때만 논리 0을 출력하며, 그 외 모든 입력 조건에서는 출력이 1로 유지됩니다.

불 대수식:
Y = (A · B)'

NAND는 범용 게이트이기 때문에 디지털 전자에서 가장 중요한 게이트 중 하나입니다. 즉, 다른 논리 기능도 NAND 게이트만으로 구현할 수 있습니다. 이러한 이유로 NAND 기반 로직은 디지털 IC 설계, 컴퓨팅 하드웨어, 산업 시스템 및 범용 논리 회로에 널리 사용됩니다.

조달 관점에서도 NAND 게이트 IC는 74HC 및 74LS와 같은 표준 패밀리에서 가장 흔하게 사용되는 로직 디바이스 중 하나입니다.

NOR 게이트

NOR 게이트는 OR 게이트의 반전 형태입니다. 모든 입력이 0일 때만 논리 1을 출력합니다. 입력 중 하나라도 1이면 출력은 0이 됩니다.

불 대수식:
Y = (A + B)'

NAND와 마찬가지로 NOR 역시 범용 게이트로 간주됩니다. NOR 게이트는 리셋 로직, 제어 경로, 기본 Low 동작이 필요한 회로에서 유용합니다. 또한 디지털 제어 로직, 단순 메모리 구조, 신호 반전 관련 응용 분야에서 자주 사용됩니다.

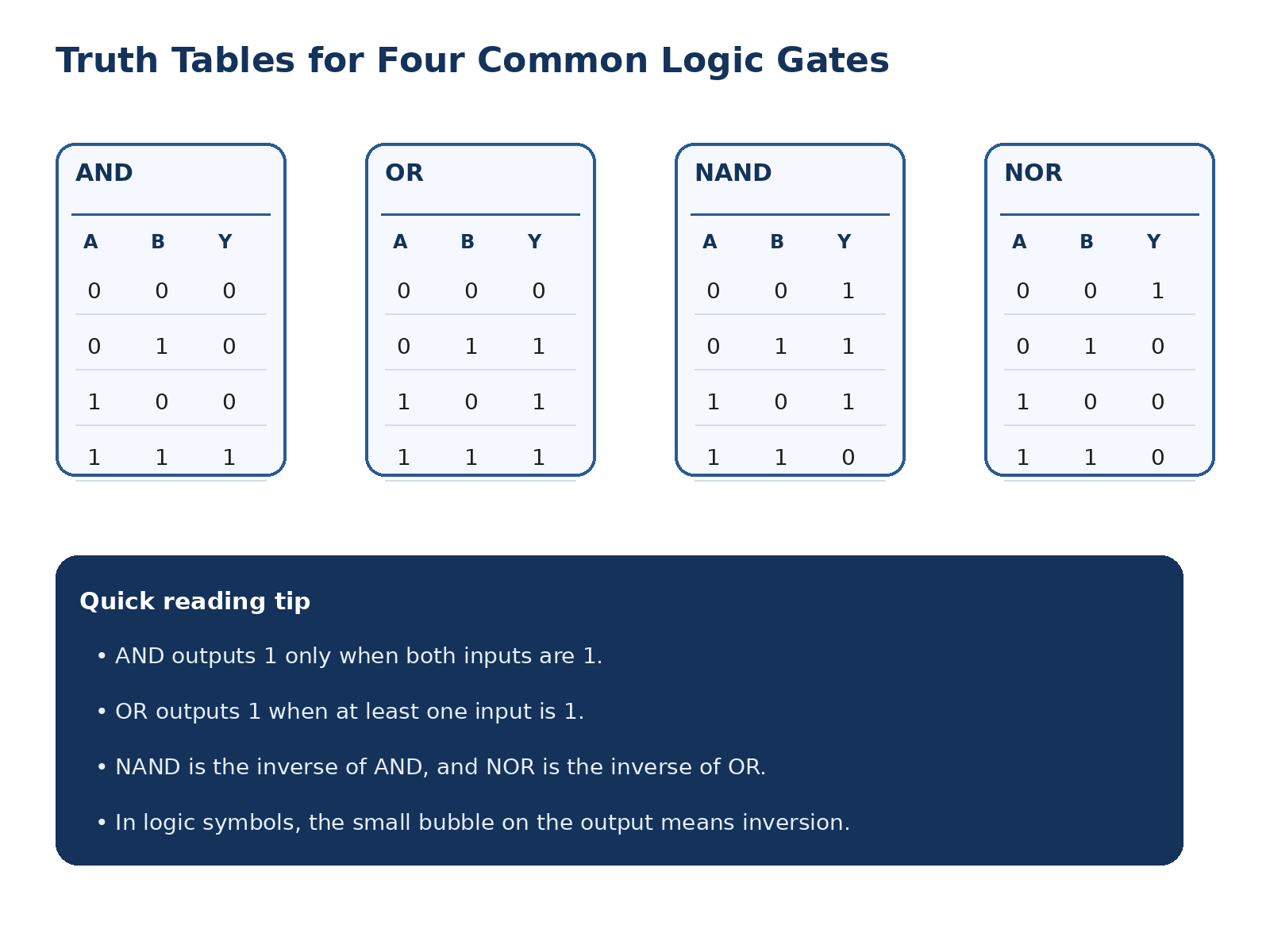

진리표 비교

아래 진리표는 이 네 가지 기본 게이트가 동일한 2입력 조합에 대해 어떻게 반응하는지 보여줍니다.

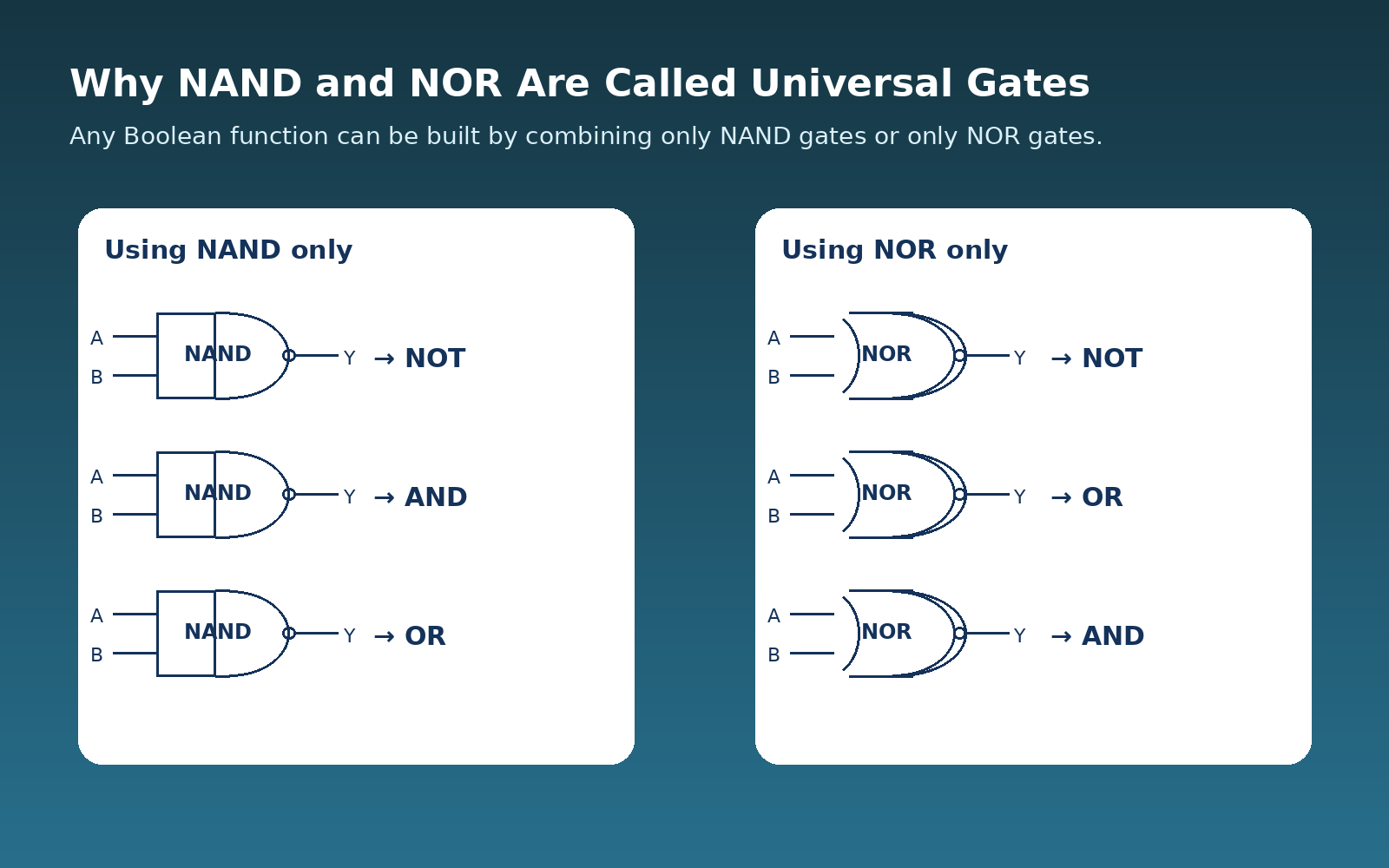

왜 NAND와 NOR를 범용 게이트라고 부르는가?

NAND와 NOR는 불 대수의 어떤 논리 기능도 오직 NAND만 또는 오직 NOR만 사용하여 구현할 수 있기 때문에 범용 게이트라고 불립니다. 이는 디지털 논리 네트워크를 설계할 때 더 큰 유연성을 제공하며, 기본 논리 합성의 이해를 단순화합니다.

예를 들어 NOT, AND, OR 기능은 모두 NAND 조합으로 다시 구현할 수 있습니다. 동일한 원리가 NOR에도 적용됩니다. 이것이 NAND와 NOR가 디지털 설계 교육과 실제 회로 구현에서 중요한 이유 중 하나입니다.

기본 논리 게이트의 주요 응용 분야

기본 논리 게이트는 다음과 같은 다양한 전자 시스템에 사용됩니다.

• 산업 자동화 및 제어 보드
• 임베디드 시스템 및 마이크로컨트롤러 보조 회로
• 자동차 전자장치
• 소비자 전자제품
• 통신 및 인터페이스 장비
• 신호 처리 및 타이밍 로직
• 경보, 보호 및 인터록 회로

실제 설계에서 논리 게이트는 보통 단독으로 사용되지 않습니다. 일반적으로 버퍼, 인버터, 디코더, 래치, 인터페이스 부품을 포함하는 더 큰 로직 체인의 일부로 사용됩니다.

일반적인 로직 게이트 IC

이러한 기능을 구현하기 위해 여러 표준 로직 IC 패밀리가 널리 사용됩니다. 대표적인 예는 다음과 같습니다.

• 74HC08 / 74LS08 – 4채널 2입력 AND 게이트
• 74HC32 / 74LS32 – 4채널 2입력 OR 게이트
• 74HC00 / 74LS00 – 4채널 2입력 NAND 게이트
• 74HC02 / 74LS02 – 4채널 2입력 NOR 게이트
• CD4011 – CMOS 4채널 2입력 NAND 게이트
• CD4001 – CMOS 4채널 2입력 NOR 게이트

로직 IC를 선택할 때 엔지니어는 일반적으로 로직 패밀리, 공급 전압, 속도, 소비 전력, 패키지 유형, 장기 공급 가능성을 고려합니다. 구매팀에게는 교차 대체 옵션과 수명주기 안정성도 중요한 요소입니다.

적합한 로직 게이트 IC를 선택하는 방법

적절한 로직 게이트 디바이스를 선택하는 것은 단순히 게이트 기능만의 문제가 아닙니다. 실제 프로젝트에서는 최종 선택 전에 다음과 같은 실무 요소를 검토해야 합니다.

• 로직 패밀리: 예: 74HC, 74LS 또는 CMOS 기반 시리즈
• 동작 전압: IC가 시스템 전원 범위와 일치하는지 확인
• 속도 요구 사항: 더 빠른 로직 경로에서는 전파 지연이 중요할 수 있음
• 전력 소비: 특히 배터리 구동 또는 소형 장치에서 중요
• 패키지 유형: PCB 레이아웃, 조립 방식, 생산 요구사항에 따라 선택
• 공급망 가용성: 재고, 대체 부품, 장기 공급 안정성을 확인

많은 구매자와 설계팀에게는 실제 로직 기능만큼이나 공급 가능성과 대체 유연성도 중요합니다.

결론

AND, OR, NAND, NOR 게이트는 단순하지만 여전히 디지털 전자에서 매우 중요한 요소입니다. 이들은 이진 결정을 수행하고, 제어 조건을 결합하며, 로직 경로를 지원하고, 더 고급 회로 기능을 구축하는 데 사용됩니다. 이러한 게이트를 이해하는 것은 회로 설계뿐 아니라 부품 선택, 조달, 그리고 엔지니어링 팀과 구매팀 간의 기술적 커뮤니케이션에도 유용합니다.

디지털 시스템이 계속 발전하더라도 기본 논리 게이트는 교육과 실제 전자 제품 모두에서 여전히 중요한 기반으로 남아 있습니다.

FAQ

AND와 NAND의 차이는 무엇인가요?
AND는 두 입력이 모두 1일 때만 1을 출력하며, NAND는 그 반대 결과로 두 입력이 모두 1일 때만 0을 출력합니다.

OR와 NOR의 차이는 무엇인가요?
OR는 하나 이상의 입력이 1이면 1을 출력하고, NOR는 모든 입력이 0일 때만 1을 출력합니다.

왜 NAND와 NOR를 범용 게이트라고 하나요?
다른 논리 기능들을 NAND만 또는 NOR만 사용해 구현할 수 있기 때문입니다.

이러한 로직 기능에 일반적으로 사용되는 IC는 무엇인가요?
대표적인 부품으로는 74HC00, 74HC02, 74HC08, 74HC32, CD4011, CD4001이 있습니다.

로직 게이트 IC를 조달할 때 어떤 점을 확인해야 하나요?
로직 기능 외에도 전압 호환성, 패키지 유형, 로직 패밀리, 재고 상황, 대체 부품 옵션을 함께 확인해야 합니다.
