펄스 변압기
펄스 트랜스포머
펄스 트랜스포머는 전자 회로에서 펄스 신호를 전달하고, 갈바닉 절연을 제공하며, 안정적인 신호 결합을 지원하는 자기 부품입니다. 주요 적용 분야는 스위칭 전원 공급 장치, 게이트 드라이브 회로, 통신 장비, 산업 제어 시스템, 데이터 전송, 계측 장비, 자동차 전장 및 임베디드 애플리케이션입니다.
이 카테고리에는 신호 펄스 트랜스포머, 게이트 드라이브 트랜스포머, 절연 펄스 트랜스포머, LAN 펄스 트랜스포머, 트리거 트랜스포머 및 관련 고주파 자기 부품이 포함됩니다. 이러한 제품은 권선비, 절연 전압, 펄스 폭, 주파수 범위, 임피던스, 패키지 스타일, 장착 방식 및 애플리케이션 요구 사항을 기준으로 선택되는 경우가 많습니다.
TomatoElec은 Pulse Electronics, Würth Elektronik, Bourns, TDK, Murata, Coilcraft, Triad Magnetics, TE Connectivity 등 주요 제조사의 정품 Pulse Transformers를 공급합니다. 재고 기반 전자부품 공급업체이자 독립 유통업체로서 TomatoElec은 글로벌 고객을 위해 재고 지원, 정품 부품 소싱 및 BOM 소싱 서비스를 제공합니다.
| 사진 | 제조사 부품 번호 | 재고 상태 | 가격 | 수량 | 데이터시트 | 시리즈 | 패키징 | 제품 상태 | 변압기 유형 | 인덕턴스 | ET(볼트-시간) | 권선비 - 1차:2차 | 장착 유형 | 크기/치수 | 높이 - 앉은 상태(최대) | 작동 온도 | 등급 | 자격 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
B2032NLXFRMR FOR ADI ADSL CHIPSET SMD |
0 | - |
|
데이터시트 |
- | Tray | Obsolete | ADSL | 5mH | - | 1:1 | Surface Mount | 0.530" L x 0.516" W (13.46mm x 13.11mm) | 0.485" (12.32mm) | -40°C ~ 85°C | - | - |
|
|
TX1470NLXFRMR OCTAL 1:1.41 1.2MH SMD |
0 | - |
|
데이터시트 |
- | Tube | Obsolete | T1/E1 (Octal) | 1.2mH | - | 1:1.41 | Surface Mount | 1.000" L x 0.310" W (25.40mm x 7.87mm) | 0.295" (7.49mm) | -40°C ~ 85°C | - | - |
|
|
B2032NLTXFRMR FOR ADI ADSL CHIPSET SMD |
0 | - |
|
데이터시트 |
- | Tape & Reel (TR) | Obsolete | ADSL | 5mH | - | 1:1 | Surface Mount | 0.530" L x 0.516" W (13.46mm x 13.11mm) | 0.485" (12.32mm) | -40°C ~ 85°C | - | - |
|
|
TX1470NLTXFRMR OCTAL 1:1.41 1.2MH SMD |
0 | - |
|
데이터시트 |
- | Tape & Reel (TR) | Active | T1/E1 (Octal) | 1.2mH | - | 1:1.41 | Surface Mount | 1.000" L x 0.310" W (25.40mm x 7.87mm) | 0.295" (7.49mm) | -40°C ~ 85°C | - | - |
|
|
T1343NLXFRMR OCTAL 1:1.266 1.5MH SMD |
0 | - |
|
데이터시트 |
- | Tube | Active | T1/E1 (Octal) | 1.5mH | - | 1:1.266 | Surface Mount | 1.000" L x 0.310" W (25.40mm x 7.87mm) | 0.295" (7.49mm) | -40°C ~ 85°C | - | - |
|
|
TX1263NLXFRMR 4PORT 1:2 1.2MH SMD |
0 | - |
|
데이터시트 |
- | Tube | Active | T1/E1 (Quad) | 1.2mH | - | 1:2 Transmitter, 1:2 Receiver | Surface Mount | 1.125" L x 0.485" W (28.58mm x 12.32mm) | 0.275" (6.99mm) | -40°C ~ 85°C | - | - |
|
H1183NLXFRMR MAGNETIC 1PORT 1:1 10/100 |
0 | - |
|
데이터시트 |
- | Tube | Obsolete | Isolation and Data Interface (Encapsulated) | - | - | 1:1 Transmitter, 1:1 Receiver | Surface Mount | 0.500" L x 0.280" W (12.70mm x 7.11mm) | 0.245" (6.22mm) | 0°C ~ 70°C | - | - |
|
|
H1278NLXFRMR MODULE 1PORT 1:1 10/100 |
0 | - |
|
데이터시트 |
- | Tube | Obsolete | Isolation and Data Interface (Encapsulated) | - | - | 1:1 | Surface Mount | 0.583" L x 0.460" W (14.81mm x 11.68mm) | 0.202" (5.13mm) | 0°C ~ 70°C | - | - |
|
|
T1215NLXFRMR 1CT:1.41CT/1CT:1.41CT SMD |
0 | - |
|
데이터시트 |
- | Tube | Active | T1/E1 (Dual) | 1.2mH | - | 1CT:1.41CT, 1CT:1.41CT | Surface Mount | 0.675" L x 0.456" W (17.15mm x 11.58mm) | 0.340" (8.64mm) | -40°C ~ 85°C | - | - |
|
|
T1105NLXFRMR T1/E1/CEPT/ISDN-PRI 1:2CT |
0 | - |
|
데이터시트 |
- | Tube | Obsolete | T1/E1 (Quad) | 1.2mH, 1.2mH | - | 1:2CT Transmitter, 1:2CT Receiver | Surface Mount | 1.125" L x 0.485" W (28.58mm x 12.32mm) | 0.230" (5.84mm) | -40°C ~ 85°C | - | - |
|
|
T1065NLXFRMR 4PORT 1:2CT 1.2MH SMD |
0 | - |
|
데이터시트 |
- | Tube | Active | T1/E1 (Quad) | 1.2mH, 1.2mH | - | 1:2CT Transmitter, 1:2CT Receiver | Surface Mount | 1.125" L x 0.485" W (28.58mm x 12.32mm) | 0.230" (5.84mm) | 0°C ~ 70°C | - | - |
|
|
TX1266NLXFRMR 4PORT 1:2 1.2MH SMD |
0 | - |
|
데이터시트 |
- | Tube | Active | T1/E1 (Quad) | 1.2mH, 1.2mH | - | 1:2 Transmitter, 1:1 Receiver | Surface Mount | 1.125" L x 0.485" W (28.58mm x 12.32mm) | 0.230" (5.84mm) | -40°C ~ 85°C | - | - |
|
|
B6105NLTRANSFORMER HOME PHONE NETWORKNG |
0 | - |
|
데이터시트 |
- | Tube | Active | Data/Voice Coupling | 177µH | - | 1.33:1 | Surface Mount | 0.210" L x 0.330" W (5.33mm x 8.38mm) | 0.157" (3.99mm) | -40°C ~ 85°C | - | - |
|
|
BX1194WNLXFRMR SHDSL FOR INFINEON CHIPSET |
0 | - |
|
- |
- | Tray | Obsolete | SHDSL | 3mH | - | 4.5:1 | Surface Mount | 0.530" L x 0.555" W (13.46mm x 14.10mm) | 0.485" (12.32mm) | -40°C ~ 85°C | - | - |
|
23Z91SMNLXFRMR AUI ETHERNET LAN 16SOIC |
0 | - |
|
데이터시트 |
- | Tube | Active | Isolation and Data Interface (Encapsulated) | 100µH | 2.4VµS | 1:1 | Surface Mount | 0.450" L x 0.265" W (11.43mm x 6.73mm) | 0.215" (5.46mm) | 0°C ~ 70°C | - | - |
|

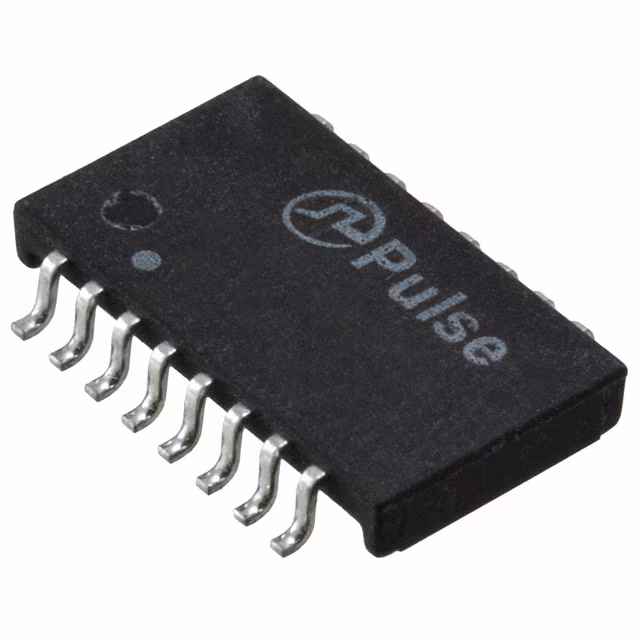

H0056NLXFRMR MODULE 1PORT 1:1 10/100 |
0 | - |
|
데이터시트 |
Star Magnetics™ | Tube | Obsolete | Isolation and Data Interface (Encapsulated) | 300µH | - | 1:1 | Surface Mount | 0.504" L x 0.280" W (12.80mm x 7.11mm) | 0.088" (2.24mm) | 0°C ~ 70°C | - | - |
|
|
PE-68056QNLMODULE INTERFACE 10BASE-T SMD |
0 | - |
|
데이터시트 |
- | Tube | Obsolete | Isolation and Data Interface (Encapsulated) | - | - | 1:1 | Surface Mount | 0.920" L x 0.385" W (23.37mm x 9.78mm) | 0.230" (5.84mm) | 0°C ~ 70°C | - | - |
|
H1138NLXFRMR MODULE 1PORT 1:1 10/100 |
0 | - |
|
데이터시트 |
- | Tube | Obsolete | Isolation and Data Interface (Encapsulated) | - | - | 1:1 | Surface Mount | 1.000" L x 0.390" W (25.40mm x 9.91mm) | 0.245" (6.22mm) | 0°C ~ 70°C | - | - |
|
H1101NLXFRMR MAGNTC 1PORT 1.25:1 10/100 |
0 | - |
|
데이터시트 |
- | Tube | Obsolete | Isolation and Data Interface (Encapsulated) | - | - | 1.25:1 Transmitter, 1:1 Receiver | Surface Mount | 0.500" L x 0.280" W (12.70mm x 7.11mm) | 0.245" (6.22mm) | 0°C ~ 70°C | - | - |
|
H1187NLXFRMR MAGNT MOD 1PORT POE 10/100 |
0 | - |
|
데이터시트 |
- | Tube | Active | Isolation and Data Interface (Encapsulated) | - | - | - | Surface Mount | 0.300" L x 0.275" W (7.62mm x 7.00mm) | 0.260" (6.60mm) | 0°C ~ 70°C | - | - |
